本技術涉及空氣過濾器，具體為一種節能效果好的空氣過濾器。

背景技術：

1、空氣過濾器一般是針對空氣環境中存在的灰塵和纖維懸浮物進行吸入式過濾的設備，配合優質的過濾材料將污染物截留在過濾器的濾芯內部，可以高效的清潔使用空間內受到污染的空氣。

2、現有的空氣過濾器一般只采用過濾材料對空氣進行過濾，但長期這樣會使的過濾材料出現堵塞，而過濾材料堵塞就會導致過濾效率降低，使得空氣過濾器需要增加能耗才能完成過濾，繼而使得空氣過濾器不夠節能，并且一般的空氣過濾器只能夠?qū)諝膺M(jìn)行過濾，缺少空氣加濕功能，使得凈化后的空氣過于干燥影響舒適，為此我們提出了一種節能效果好的空氣過濾器。

技術實現思路

1、本實用新型的目的在于提供一種節能效果好的空氣過濾器，以解決上述背景技術中提出了一般空氣過濾器不夠節能和缺少空氣加濕功能的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種節能效果好的空氣過濾器，包括主體、加濕盒和臨時儲存箱，所述加濕盒固定連接在所述主體的頂部右側，所述臨時儲存箱固定連接在所述主體的內腔頂部右側，所述主體的內腔底部左側固定連接有水箱，所述水箱的左側壁固定連接有加水管，所述加水管的末端貫穿所述主體并延伸至所述主體的左側壁，所述水箱的頂部中間處固定連接有過濾盒，所述過濾盒通過管道與所述水箱相連通，所述過濾盒的內側壁之間固定連接有多孔過濾板，所述過濾盒的頂部固定連接有出氣管，所述出氣管的頂端貫穿所述主體并延伸至所述主體的頂部，所述主體的頂部左側固定連接有空氣泵，所述空氣泵的左側壁固定連接有進氣管，所述進氣管的末端貫穿所述主體并延伸至所述主體的左側壁，所述空氣泵的底部固定連接有連接管，所述連接管的末端貫穿所述水箱并延伸至所述水箱的內腔，所述主體的內腔底部右側固定連接有凈化箱，所述凈化箱的內側壁之間固定連接有活性炭濾板。

3、作為上述技術方案的進一步描述：

4、所述凈化箱的左側壁下側固定連接有第一水泵，所述第一水泵通過管道與所述水箱和所述凈化箱相連通。

5、作為上述技術方案的進一步描述：

6、所述凈化箱的頂部固定連接有第二水泵，所述第二水泵通過管道與所述凈化箱和所述臨時儲存箱相連通。

7、作為上述技術方案的進一步描述：

8、所述加濕盒的內腔頂部固定連接有噴淋管，所述噴淋管的底部固定連接有霧化噴頭，所述加濕盒的內腔左側壁下側固定連接有安裝框架，所述安裝框架的內腔左側壁固定連接有風扇。

9、作為上述技術方案的進一步描述：

10、所述臨時儲存箱的左側壁下側固定連接有回水管，所述回水管的末端固定連接在所述水箱的頂部右側，所述回水管的外側壁中間處通過法蘭固定連接有電磁閥。

11、作為上述技術方案的進一步描述：

12、所述臨時儲存箱的左側壁上側固定連接有第三水泵，所述第三水泵通過管道與噴淋管相連通。

13、與現有技術相比，本實用新型的有益效果是：

14、1、該節能效果好的空氣過濾器，通過空氣泵將空氣輸送至水箱中，使得水箱中清水對空氣進行清洗，繼而去除掉空氣中大部分的固體顆粒，然后清洗后空氣進入到過濾盒中，并通過多孔過濾板對空氣進行二次凈化，但由于空氣中大部分固體顆粒留在了清水中，使得多孔過濾板不易發生堵塞，繼而使得空氣過濾器無需增加能耗就能完成過濾，最后通過第一水泵將水箱中清水輸送至凈化箱中，使得對清水進行過濾，進而保障清水的潔凈度，同時由于對清水的凈化，使得清水能夠循環使用，進一步達到節省的效果，從而使得空氣過濾器具有較好的節能效果。

15、2、該節能效果好的空氣過濾器，通過啟動第三水泵，使得將臨時儲存箱中清水輸送至噴淋管中，再通過霧化噴頭將清水呈水霧的方式噴出，并通過風扇將水霧吹出到外界，使得裝置對空氣進行加濕，從而使得空氣過濾器能夠提供加濕功能，提高空氣過濾器的使用效果。

技術特征：

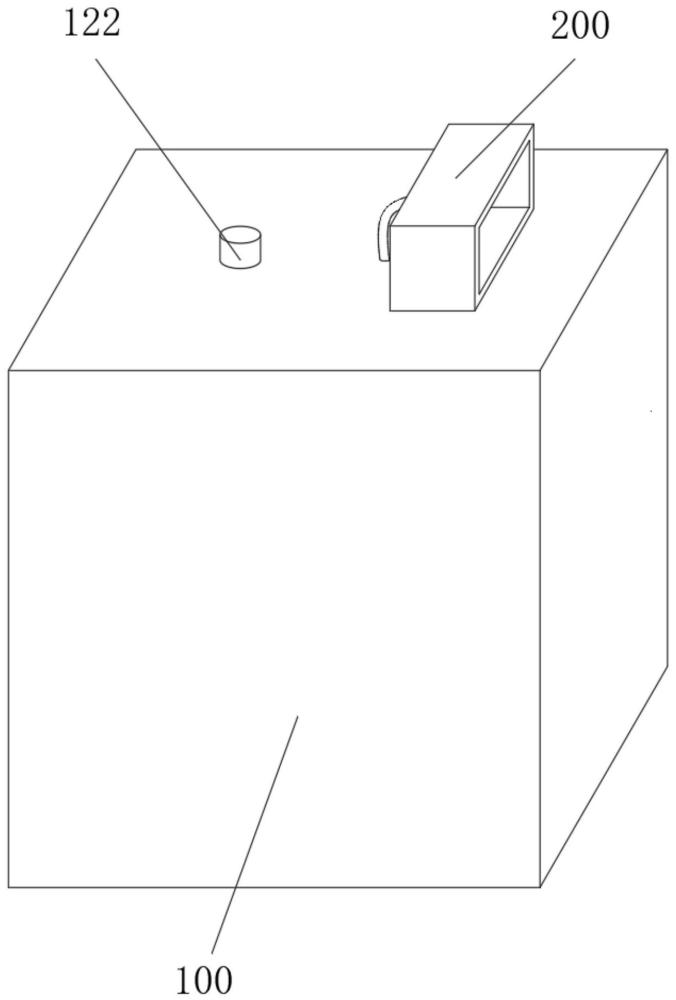

1.一種節能效果好的空氣過濾器，其特征在于：包括主體(100)、加濕盒(200)和臨時儲存箱(300)，所述加濕盒(200)固定連接在所述主體(100)的頂部右側，所述臨時儲存箱(300)固定連接在所述主體(100)的內腔頂部右側，所述主體(100)的內腔底部左側固定連接有水箱(110)，所述水箱(110)的左側壁固定連接有加水管(111)，所述加水管(111)的末端貫穿所述主體(100)并延伸至所述主體(100)的左側壁，所述水箱(110)的頂部中間處固定連接有過濾盒(120)，所述過濾盒(120)通過管道與所述水箱(110)相連通，所述過濾盒(120)的內側壁之間固定連接有多孔過濾板(121)，所述過濾盒(120)的頂部固定連接有出氣管(122)，所述出氣管(122)的頂端貫穿所述主體(100)并延伸至所述主體(100)的頂部，所述主體(100)的頂部左側固定連接有空氣泵(130)，所述空氣泵(130)的左側壁固定連接有進氣管(131)，所述進氣管(131)的末端貫穿所述主體(100)并延伸至所述主體(100)的左側壁，所述空氣泵(130)的底部固定連接有連接管(132)，所述連接管(132)的末端貫穿所述水箱(110)并延伸至所述水箱(110)的內腔，所述主體(100)的內腔底部右側固定連接有凈化箱(140)，所述凈化箱(140)的內側壁之間固定連接有活性炭濾板(150)。

2.根據權利要求1所述的一種節能效果好的空氣過濾器，其特征在于：所述凈化箱(140)的左側壁下側固定連接有第一水泵(160)，所述第一水泵(160)通過管道與所述水箱(110)和所述凈化箱(140)相連通。

3.根據權利要求1所述的一種節能效果好的空氣過濾器，其特征在于：所述凈化箱(140)的頂部固定連接有第二水泵(170)，所述第二水泵(170)通過管道與所述凈化箱(140)和所述臨時儲存箱(300)相連通。

4.根據權利要求1所述的一種節能效果好的空氣過濾器，其特征在于：所述加濕盒(200)的內腔頂部固定連接有噴淋管(210)，所述噴淋管(210)的底部固定連接有霧化噴頭(220)，所述加濕盒(200)的內腔左側壁下側固定連接有安裝框架(230)，所述安裝框架(230)的內腔左側壁固定連接有風扇(240)。

5.根據權利要求1所述的一種節能效果好的空氣過濾器，其特征在于：所述臨時儲存箱(300)的左側壁下側固定連接有回水管(310)，所述回水管(310)的末端固定連接在所述水箱(110)的頂部右側，所述回水管(310)的外側壁中間處通過法蘭固定連接有電磁閥(311)。

6.根據權利要求1所述的一種節能效果好的空氣過濾器，其特征在于：所述臨時儲存箱(300)的左側壁上側固定連接有第三水泵(320)，所述第三水泵(320)通過管道與噴淋管(210)相連通。

技術總結
本技術公開了空氣過濾器技術領域的一種節能效果好的空氣過濾器，包括主體、加濕盒和臨時儲存箱，所述加濕盒固定連接在所述主體的頂部右側，所述臨時儲存箱固定連接在所述主體的內腔頂部右側，所述主體的內腔底部左側固定連接有水箱，所述水箱的左側壁固定連接有加水管，所述加水管的末端貫穿所述主體并延伸至所述主體的左側壁，所述水箱的頂部中間處固定連接有過濾盒，所述過濾盒通過管道與所述水箱相連通，所述過濾盒的內側壁之間固定連接有多孔過濾板，所述過濾盒的頂部固定連接有出氣管，該節能效果好的空氣過濾器，結構設計合理，具有較好的節能效果，并且能夠提供加濕功能，提高空氣過濾器的使用效果。

技術研發人員：胡楊波,劉志福
受保護的技術使用者：湖南禾瑞環境科技有限公司
技術研發日：20240226
技術公布日：2025/4/28
