本技術涉及空氣凈化設備，具體涉及一種排風機。

背景技術：

1、現有技術的排風機具有排風模式和空氣凈化模式，現有技術的排風機通過以下兩種方式對室內空氣進行凈化：

2、1、利用活性碳對空氣進行凈化，缺點是活性碳飽和后就不能再吸附，需要活性碳高溫再生；再生不能做到原位再生，需要把活性碳模塊返廠再生。很不方便。2、利用紫外線對空氣進行凈化，紫外線照不到的地方不能消毒，且會產生一定的臭氧，臭氧的強氧化性及羥基自由基與揮發性有機物發生氧化反應進行異味的去除，細菌與微生物在臭氧和羥基自由基的強氧化性的作用下，細胞蛋白質凝固，使得消毒的得以實現。

3、現有技術的排風機具有以下缺點：1、結構復雜，占用空間大。2、維護成本較高。3、使用過程中會產生臭氧造成二次污染。

技術實現思路

1、本實用新型要解決的技術問題是提供一種排風機，該排風機結構簡單且緊湊，維護成本低，使用時不會產生二次污染。

2、為解決上述技術問題，本實用新型提供的一種排風機，包括面板，所述面板的后端設有由內至外依次設置的內罩殼、中間罩殼、和外罩殼，所述外罩殼的內側與中間罩殼之間形成排風腔室，所述中間罩殼的內側與內罩殼之間形成凈化風腔室，所述面板上開設有連通排風腔室的排風口，所述外罩殼的后端開設有出風口，該出風口上連接有排風管道，所述排風管道內設有第一風機，所述面板上開設有連通內罩殼的內腔的凈化進風口，所述內罩殼內設置有凈化組件，所述凈化組件包括光觸媒殺菌模塊和微靜電除塵模塊，所述內罩殼的后端開設有抽風口，該抽風口上連接有第二風機，所述面板上開設有連通凈化風腔室的凈化風出口。

3、進一步的優選，所述排風口的數量為多個，多個排風口沿周向間隔均勻分布；多個排風口使得排風機對室內空氣的排風效率更高。

4、進一步的優選，所述面板包括環形板，所述環形板的中央設置有中間板，該中間板與環形板之間形成所述凈化風出口，所述中間板與環形板之間通過多個導風板連接；呈環形的凈化風出口，使得排風機對室內空氣的凈化效率更高。

5、本實用新型的有益效果：所述排風機包括排風模式和空氣凈化模式，所述排風機在排風模式下，通過第一風機將室內空氣從排風口抽送至排風腔室內，然后流經排風管道排放至室外；所述排風機在空氣凈化模式下，通過第二風機將室內空氣抽送至內罩殼的內腔中，所述光觸媒殺菌模塊和微靜電除塵模塊分別對流經的空氣進行殺菌和除塵，凈化后的空氣被第二風機抽送至凈化風腔室內，然后從凈化風出口流出進入室內；本新型的排風機結構簡單且緊湊，維護成本低，使用時不會產生二次污染。

技術特征：

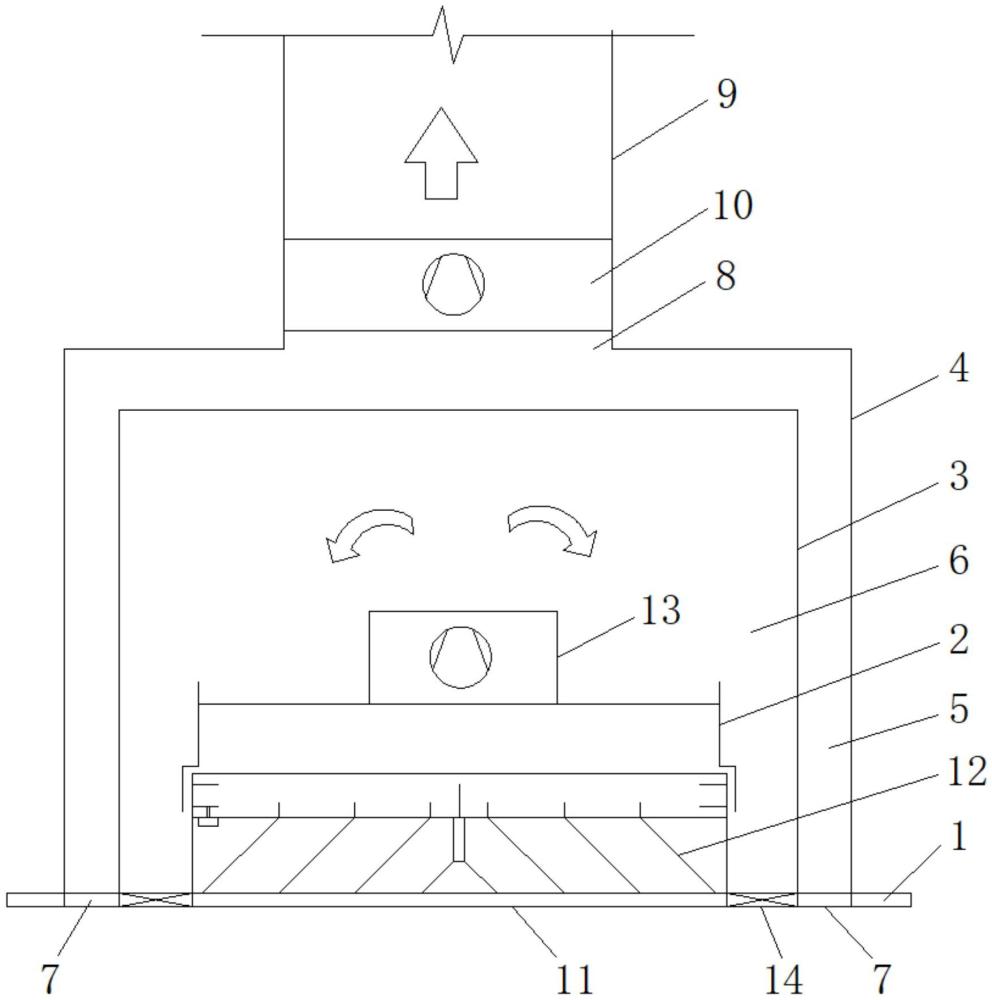

1.一種排風機，其特征在于：包括面板（1），所述面板（1）的后端設有由內至外依次設置的內罩殼（2）、中間罩殼（3）、和外罩殼（4），所述外罩殼（4）的內側與中間罩殼（3）之間形成排風腔室（5），所述中間罩殼（3）的內側與內罩殼（2）之間形成凈化風腔室（6），所述面板（1）上開設有連通排風腔室（5）的排風口（7），所述外罩殼（4）的后端開設有出風口（8），該出風口（8）上連接有排風管道（9），所述排風管道（9）內設有第一風機（10），所述面板（1）上開設有連通內罩殼（2）的內腔的凈化進風口（11），所述內罩殼（2）內設置有凈化組件（12），所述凈化組件（12）包括光觸媒殺菌模塊和微靜電除塵模塊，所述內罩殼（2）的后端開設有抽風口，該抽風口上連接有第二風機（13），所述面板（1）上開設有連通凈化風腔室（6）的凈化風出口（14）。

2.根據權利要求1所述的排風機，其特征在于：所述排風口（7）的數量為多個，多個排風口（7）沿周向間隔分布。

3.根據權利要求1所述的排風機，其特征在于：所述面板（1）包括環形板（15），所述環形板（15）的中央設置有中間板（16），該中間板（16）與環形板（15）之間形成所述凈化風出口（14），所述中間板（16）與環形板（15）之間通過多個導風板（17）連接。

技術總結
本技術涉及一種排風機，包括面板，面板的后端設有由內至外依次設置的內罩殼、中間罩殼、和外罩殼，所述外罩殼的內側與中間罩殼之間形成排風腔室，所述中間罩殼的內側與內罩殼之間形成凈化風腔室，所述面板上開設有連通排風腔室的排風口，所述外罩殼的后端開設有出風口，該出風口上連接有排風管道，所述排風管道內設有第一風機，所述面板上開設有連通內罩殼的內腔的凈化進風口，所述內罩殼內設置有凈化組件，所述凈化組件包括光觸媒殺菌模塊和微靜電除塵模塊，所述內罩殼的后端開設有抽風口，該抽風口上連接有第二風機，所述面板上開設有連通凈化風腔室的凈化風出口；本新型的排風機結構簡單且緊湊，維護成本低，使用時不會產生二次污染。

技術研發人員：張強,李文軍
受保護的技術使用者：上海諾佛爾生態科技有限公司
技術研發日：20240905
技術公布日：2025/4/28
