本發明涉及送風降噪設備領域，尤其涉及一種便于安裝的送風系統用消聲靜壓箱。

背景技術：

1、靜壓箱是一種用于將送風系統中風機產生的動壓轉換為靜壓的裝置，通常連接在兩個管道之間，用以達到消聲降噪作用，靜壓箱作為管道間的連接件，通常安裝在靠近墻體位置，減小空間占用和提升美觀性，當靜壓箱過于靠近墻體時，不便于工人使用工具，對靜壓箱和管道進行安裝連接，且現有送風系統靜壓箱通常體積大，安裝過程中需要借助吊裝、舉升等設備，通過各方向角度查看對接情況，而部分位置會受大體積靜壓箱阻擋，不便觀察，使得靜壓箱和管道對接的難度高，精準度差，需要多次移動靜壓箱，安裝效率低下。

技術實現思路

1、為了克服大體積靜壓箱安裝位置過于靠近墻體時，不便于工人觀察和使用工具對靜壓箱和管道連接的缺點，本發明提供一種便于安裝的送風系統用消聲靜壓箱。

2、技術方案：一種便于安裝的送風系統用消聲靜壓箱，包括有箱體；箱體內設置有降噪結構；還包括有連接頭、連接塊和封閉組件；箱體任意兩個相鄰垂直面上分別連接有一個連接頭；連接頭呈方形；連接頭縱截面呈倒l形，且橫邊朝向連接頭中心；箱體設置有連接頭的表面上各開設有若干個橫滑槽和若干個縱滑槽；相鄰橫滑槽之間的距離長度為方形連接頭邊長長度等比縮減；相鄰縱滑槽之間的距離長度為方形連接頭邊長長度等比縮減；箱體上開設有連通口；連通口小于連接頭內徑；連接頭底部呈方形分布固接有若干個連接塊；連接頭上連接有用于封閉連接頭底部的封閉組件。

3、進一步說明，封閉組件包括有彈性件一、連接框、封堵塊、封堵板和轉桿；連接頭內開設有向下貫穿的方形滑槽一；連接頭內固接有一組四個彈性件一；滑槽一內滑動連接有呈方形的連接框；所有彈性件一共同與連接框上表面固接；連接框四角各固接有一個呈l形的封堵塊；相鄰封堵塊之間連接有一個封堵板；所有封堵塊和封堵板組合圍成方形；兩個相對設置的封堵板的相背面各開設有若干個避讓槽二；連接頭上通過扭力彈簧轉動連接有兩個轉桿；轉桿兩端延伸在連接頭外；每個轉桿上均固接有若干個鎖止塊；鎖止塊延伸在對應的避讓槽二內；連接頭內開設有若干個避讓槽一；避讓槽一與相鄰的避讓槽二連通；每個連接塊上均開設有滑槽二；滑槽二與滑槽一連通。

4、進一步說明，封堵板與相鄰的封堵塊滑動連接；連接框四角與對應的封堵塊固接；連接框四邊與對應的封堵板固接；封堵塊與封堵板相鄰面各開設有一個限位槽；每個封堵板上均固接有一對限位塊；限位塊與相鄰的限位槽滑動連接；限位塊與限位槽頂壁之間連接有彈性件二。

5、進一步說明，連接塊呈倒t形；橫滑槽和縱滑槽縱截面呈倒t形。

6、進一步說明，連接頭與通風管道接觸面設置有密封墊。

7、進一步說明，連接塊為表面光滑的金屬材質。

8、進一步說明，封堵塊和封堵板底部均設置有橡膠層。

9、進一步說明，轉桿兩端設置有橡膠套。

10、進一步說明，箱體為鋁合金材質。

11、進一步說明，還包括有濾網；連接頭內四角各固接有一個l形塊；所有l形塊上共同固接有濾網；濾網為致密孔洞的尼龍網。

12、本發明的有益效果為：本發明實現了通過分離式的箱體和連接頭，先將連接頭和通風管道連接，避免箱體過于靠近墻體，空間不足，不便于將連接頭和通風管道連接；

13、通過連接塊與對應的橫滑槽和縱滑槽對接，此時箱體只能沿連接頭和連通口所處的同一直線方向進行移動，只需從一個方向進行參考對齊，避免由各方向角度查看對接情況，部分位置受大體積靜壓箱阻擋，不便觀察，使得靜壓箱和管道對接的難度高，精準度差，以及需要多次移動靜壓箱，安裝效率低下；

14、通過橫滑槽和縱滑槽，限制箱體與連接頭連接的活動方向，再通過通風管道和對齊好的連接頭作為相對參考，得出連通口應開設在箱體表面的準確位置，避免現有通過多組數據測量計算，一個數據錯誤，就會導致連通口開口位置有所偏差，無法與通風管道成功對接，致使該靜壓箱報廢的問題；

15、通過連接頭內設置的濾網，阻擋雜物進入箱體內，影響箱體內降噪結構的降噪效果。

技術特征：

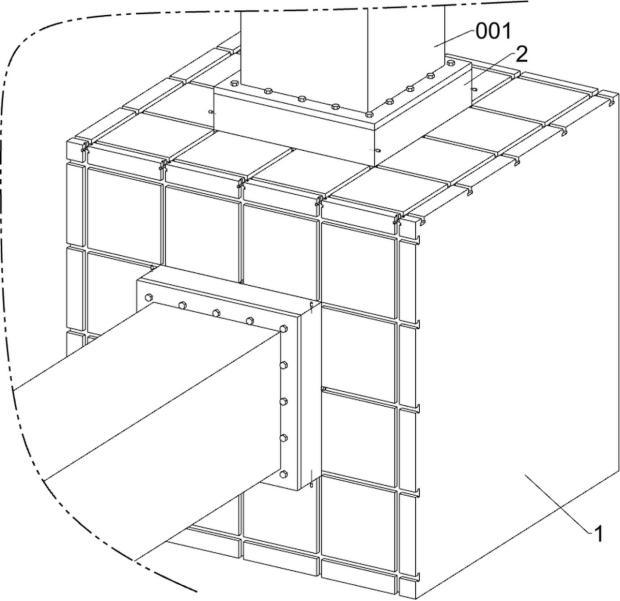

1.一種便于安裝的送風系統用消聲靜壓箱，包括有箱體（1）；箱體（1）內設置有降噪結構；其特征是：還包括有連接頭（2）、連接塊（3）和封閉組件；箱體（1）任意兩個相鄰垂直面上分別連接有一個連接頭（2）；連接頭（2）呈方形；連接頭（2）縱截面呈倒l形，且橫邊朝向連接頭（2）中心；箱體（1）設置有連接頭（2）的表面上各開設有若干個橫滑槽（101）和若干個縱滑槽（102）；相鄰橫滑槽（101）之間的距離長度為方形連接頭（2）邊長長度等比縮減；相鄰縱滑槽（102）之間的距離長度為方形連接頭（2）邊長長度等比縮減；箱體（1）上開設有連通口（103）；連通口（103）小于連接頭（2）內徑；連接頭（2）底部呈方形分布固接有若干個連接塊（3）；連接頭（2）上連接有用于封閉連接頭（2）底部的封閉組件。

2.按照權利要求1所述的一種便于安裝的送風系統用消聲靜壓箱，其特征是：封閉組件包括有彈性件一（4）、連接框（5）、封堵塊（6）、封堵板（7）和轉桿（8）；連接頭（2）內開設有向下貫穿的方形滑槽一（201）；連接頭（2）內固接有一組四個彈性件一（4）；滑槽一（201）內滑動連接有呈方形的連接框（5）；所有彈性件一（4）共同與連接框（5）上表面固接；連接框（5）四角各固接有一個呈l形的封堵塊（6）；相鄰封堵塊（6）之間連接有一個封堵板（7）；所有封堵塊（6）和封堵板（7）組合圍成方形；兩個相對設置的封堵板（7）的相背面各開設有若干個避讓槽二（701）；連接頭（2）上通過扭力彈簧轉動連接有兩個轉桿（8）；轉桿（8）兩端延伸在連接頭（2）外；每個轉桿（8）上均固接有若干個鎖止塊（801）；鎖止塊（801）延伸在對應的避讓槽二（701）內；連接頭（2）內開設有若干個避讓槽一（202）；避讓槽一（202）與相鄰的避讓槽二（701）連通；每個連接塊（3）上均開設有滑槽二（301）；滑槽二（301）與滑槽一（201）連通。

3.按照權利要求2所述的一種便于安裝的送風系統用消聲靜壓箱，其特征是：封堵板（7）與相鄰的封堵塊（6）滑動連接；連接框（5）四角與對應的封堵塊（6）固接；連接框（5）四邊與對應的封堵板（7）固接；封堵塊（6）與封堵板（7）相鄰面各開設有一個限位槽（601）；每個封堵板（7）上均固接有一對限位塊（702）；限位塊（702）與相鄰的限位槽（601）滑動連接；限位塊（702）與限位槽（601）頂壁之間連接有彈性件二（703）。

4.按照權利要求1所述的一種便于安裝的送風系統用消聲靜壓箱，其特征是：連接塊（3）呈倒t形；橫滑槽（101）和縱滑槽（102）縱截面呈倒t形。

5.按照權利要求1所述的一種便于安裝的送風系統用消聲靜壓箱，其特征是：連接頭（2）與通風管道（001）接觸面設置有密封墊。

6.按照權利要求4所述的一種便于安裝的送風系統用消聲靜壓箱，其特征是：連接塊（3）為表面光滑的金屬材質。

7.按照權利要求2所述的一種便于安裝的送風系統用消聲靜壓箱，其特征是：封堵塊（6）和封堵板（7）底部均設置有橡膠層。

8.按照權利要求7所述的一種便于安裝的送風系統用消聲靜壓箱，其特征是：轉桿（8）兩端設置有橡膠套。

9.按照權利要求1所述的一種便于安裝的送風系統用消聲靜壓箱，其特征是：箱體（1）為鋁合金材質。

10.按照權利要求9所述的一種便于安裝的送風系統用消聲靜壓箱，其特征是：還包括有濾網（9）；連接頭（2）內四角各固接有一個l形塊（901）；所有l形塊（901）上共同固接有濾網（9）；濾網（9）為致密孔洞的尼龍網。

技術總結
本發明涉及送風降噪設備領域，尤其涉及一種便于安裝的送風系統用消聲靜壓箱，包括有箱體、連接頭和連接塊等；箱體任意兩個相鄰垂直面上分別連接有一個連接頭；連接頭底部呈方形分布固接有若干個連接塊。本發明實現了通過分離式的箱體和連接頭，先將連接頭和通風管道連接，避免箱體過于靠近墻體，空間不足，不便于將連接頭和通風管道連接，通過連接塊與對應的橫滑槽和縱滑槽對接，箱體只能沿連接頭和連通口所處的同一直線方向進行移動，只需從一個方向進行參考對齊，避免由各方向角度查看對接情況，部分位置受大體積靜壓箱阻擋，不便觀察，使得靜壓箱和管道對接的難度高，精準度差，以及需要多次移動靜壓箱，安裝效率低下。

技術研發人員：夏星志,秦青青
受保護的技術使用者：廣東綠風空調設備有限公司
技術研發日：
技術公布日：2025/4/28
