本申請涉及灶具,尤其是涉及一種灶具。
背景技術:
1、相關技術中的灶具,通過燃燒器對鍋具進行加熱,但是燃燒器在產生火焰的過程中會隨之產生煙氣,煙氣會通過鍋具和灶具之間的間隙逸出到空氣中,煙氣中攜帶有熱量無法得到利用,從而產生排煙熱損失。
技術實現思路
1、本申請旨在至少解決現有技術中存在的技術問題之一。為此,本申請的一個目的在于提出一種灶具,該灶具能夠對逸出煙氣的余熱回收,提高對逸出煙氣的熱量利用率,具有升熱效率高、熱量損失小的優點。

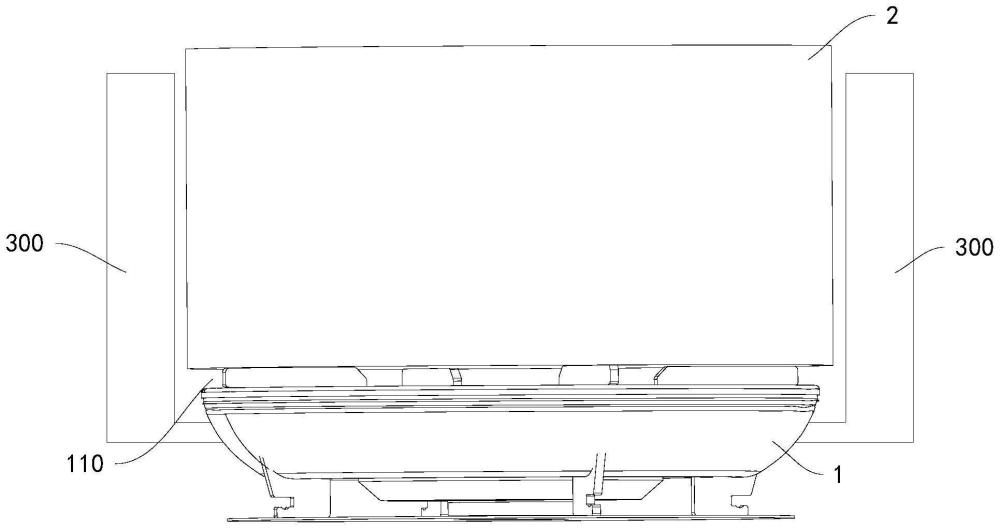

2、為了實現上述目的,根據本申請實施例提出了一種灶具,包括:鍋架、燃燒器以及煙氣導引裝置,鍋架用于支撐鍋具;燃燒器被所述鍋架環繞,用于加熱所述鍋具;煙氣導引裝置沿所述鍋架的徑向設于所述鍋架的外側且設有煙氣導引通道,所述煙氣導引通道具有曲折段,所述曲折段高于所述鍋架的上表面,用于導引所述燃燒器產生的煙氣向上流動;其中,所述曲折段的延伸尺寸大于所述曲折段在所述鍋架的軸向上的尺寸。
3、在本申請的一些實施例中,所述鍋架的上表面和所述鍋具的下表面之間限定出煙氣通道;在所述鍋架的軸向上,所述煙氣導引裝置與所述煙氣通道的位置對應,用于導引所述煙氣通道逸出的煙氣流向所述煙氣導引通道。
4、在本申請的一些實施例中,所述煙氣導引裝置沿所述鍋架的周向延伸。
5、在本申請的一些實施例中,所述煙氣導引裝置為多個,多個所述煙氣導引裝置沿所述鍋架的周向均勻且間隔地排布。
6、在本申請的一些實施例中,所述煙氣導引裝置的下表面不高于所述鍋架的上表面的外周緣。
7、在本申請的一些實施例中,所述曲折段構造為螺旋式結構。
8、在本申請的一些實施例中,所述煙氣導引裝置設有多個所述煙氣導引通道,多個所述煙氣導引通道沿所述鍋架的周向間隔排布。
9、在本申請的一些實施例中,所述煙氣導引裝置在所述鍋架的徑向上具有相對設置的內側面和外側面,所述內側面相對于所述外側面靠近所述鍋具;所述煙氣導引通道設置方式為以下一種:方式一;所述煙氣導引通道設于所述煙氣導引裝置內,所述煙氣導引通道的上端貫通所述煙氣導引裝置的內側面和/或上側面,所述煙氣導引通道的下端貫通所述煙氣導引裝置的內側面;方式二:所述煙氣導引通道設于所述煙氣導引裝置的內側面,所述煙氣導引裝置的內側面和所述鍋具的外周面共同限定所述煙氣的擴散空間,以使所述煙氣沿所述煙氣導引通道流動。
10、在本申請的一些實施例中,所述鍋架與所述煙氣導引裝置構造為一體式結構;或所述鍋架與所述煙氣導引裝置之間可拆卸地連接。
11、在本申請的一些實施例中,所述灶具還包括:面板,所述鍋架、所述燃燒器和所述煙氣導引裝置設于所述面板的上表面,所述煙氣導引裝置相對于所述面板可移動。
12、本申請實施例的灶具,通過增設煙氣導引裝置,用于引導從灶具和鍋具之間的間隙逸出的煙氣的流動方向,從而增大逸出煙氣向上流動的路徑,以增大煙氣和鍋具的周面之間換熱量,進一步地利用煙氣的余熱,提高對逸出煙氣的熱量利用率,使鍋具升熱效率進一步地高、熱量損失更小。
13、本申請的附加方面和優點將在下面的描述中部分給出,部分將從下面的描述中變得明顯,或通過本申請的實踐了解到。
1.一種灶具,其特征在于,包括:
2.根據權利要求1所述的灶具,其特征在于,所述鍋架的上表面和所述鍋具的下表面之間限定出煙氣通道;
3.根據權利要求2所述的灶具,其特征在于,所述煙氣導引裝置沿所述鍋架的周向延伸。
4.根據權利要求2所述的灶具,其特征在于,所述煙氣導引裝置為多個,多個所述煙氣導引裝置沿所述鍋架的周向均勻且間隔地排布。
5.根據權利要求2所述的灶具,其特征在于,所述煙氣導引裝置的下表面不高于所述鍋架的上表面的外周緣。
6.根據權利要求1所述的灶具,其特征在于,所述曲折段構造為螺旋式結構。
7.根據權利要求1所述的灶具,其特征在于,所述煙氣導引裝置設有多個所述煙氣導引通道,多個所述煙氣導引通道沿所述鍋架的周向間隔排布。
8.根據權利要求1所述的灶具,其特征在于,所述煙氣導引裝置在所述鍋架的徑向上具有相對設置的內側面和外側面,所述內側面相對于所述外側面靠近所述鍋具;
9.根據權利要求1-5中任一項所述的灶具,其特征在于,所述鍋架與所述煙氣導引裝置構造為一體式結構;或
10.根據權利要求1-5中任一項所述的灶具,其特征在于,還包括:
