本技術涉及節能環保的水性表面處理設備領域，特別是涉及一種節能環保的水性表面處理設備。

背景技術：

1、金屬在生產的過程中一般會通過水對金屬的表面進行清洗，在清洗后表面會留有水漬，而在對金屬表面的水漬進行清理時則會用到一種節能環保的水性表面處理設備；

2、如授權公告號為cn215965144u的實用新型所公開的一種節能環保的水性表面處理設備，其通過全方位的沖擊能夠充分覆蓋絕大部分異形件的夾角，進而達到減少清洗盲區的效果，對污垢進行更好的清洗，令工件在通過一次清洗即可完成清潔工作，而目前多數的水性表面處理設備在使用時，多數都是通過對物體表面進行擦拭的方式來進行簡單的處理，但是這樣的處理方式不僅實用性不佳，而且會導致待處理的物體表面縫隙處會有未能夠被擦拭的地方，從而導致物體表面的水性處理不完全，影響后續對物體的利用，造成不必要的麻煩。

技術實現思路

1、為了克服現有技術的不足，本實用新型提供一種節能環保的水性表面處理設備，能解決目前的水性表面處理設備通過全方位的沖擊能夠充分覆蓋絕大部分異形件的夾角，進而達到減少清洗盲區的效果，對污垢進行更好的清洗，令工件在通過一次清洗即可完成清潔工作，而目前多數的水性表面處理設備在使用時，多數都是通過對物體表面進行擦拭的方式來進行簡單的處理，但是這樣的處理方式不僅實用性不佳，而且會導致待處理的物體表面縫隙處會有未能夠被擦拭的地方，從而導致物體表面的水性處理不完全，影響后續對物體的利用，造成不必要麻煩的技術問題。

2、為解決上述技術問題，本實用新型提供如下技術方案：一種節能環保的水性表面處理設備，包括處理箱，所述處理箱的側壁固定安裝有風箱，且所述風箱的頂部一端固定安裝有輸氣管，所述風箱的底部開設有進氣槽，所述風箱的內腔開設有處理腔，且所述處理腔的內側設置有吸附碳板，所述吸附碳板的上方分布有導流座，且所述導流座的頂端內側安裝有熱風機，所述導流座的上方分布有分流板，所述處理箱的底部側壁設置有夾持結構。

3、作為本實用新型的一種優選技術方案，所述夾持結構包括電機、旋轉座、氣缸、調節板、海綿墊和導向桿，所述電機固定安裝于所述處理箱的底部側壁，且所述電機的輸出端連接有旋轉座，所述旋轉座的另一側固定安裝有氣缸，且所述氣缸遠離所述旋轉座的一側固定安裝有調節板，所述調節板的側壁設置有海綿墊，所述調節板遠離所述海綿墊的一側固定安裝有導向桿。

4、作為本實用新型的一種優選技術方案，所述處理箱的內側壁頂端固定安裝有固定座，且所述固定座的底部內側設置有濾棉除塵板，所述濾棉除塵板的上方分布有除塵風機，且所述除塵風機的另一側分布有防塵網。

5、作為本實用新型的一種優選技術方案，所述輸氣管貫穿所述處理箱的頂端側壁延伸于所述處理箱的內側，且所述輸氣管沿著所述風箱的豎直中心線對稱分布。

6、作為本實用新型的一種優選技術方案，所述導流座的底部兩側開設有傾斜狀導流槽，且所述導流座與所述吸附碳板呈平行分布。

7、作為本實用新型的一種優選技術方案，所述調節板通過所述導向桿與所述旋轉座構成滑動連接，且所述導向桿與所述調節板呈垂直狀分布。

8、與現有技術相比，本實用新型能達到的有益效果是：

9、1、利用設置的熱風機、吸附碳板、導流座和輸氣管之間的結合使用，即可將產生的熱空氣輸入到處理箱的內腔，進而利用該熱空氣來對材料表面的水漬進行干燥處理，較之于現有的通過擦拭的方式。烘干的方式具有更高的效率和更好的效果，實用性更高，熱風機工作時會將空氣抽入到風箱的內側并進行加熱處理，方便后續利用熱空氣來對物體進行烘干處理，而設置的吸附碳板可以對空氣中所摻雜的雜質進行過濾凈化處理；

10、2、利用設置的除塵風機、濾棉除塵板和防塵網之間的結合使用，即可對吸附于物體表面的粉塵等雜質進行吸收處理，從而起到簡單的除塵效果，防止經過烘干后的物體表面吸附有較多的粉塵等雜質，除塵風機工作時所產生的抽力可以將處理箱內部的空氣抽入到固定座中部開設的氣孔中，同時吸附于物體表面的雜質也會隨之進入到固定座的內側，而后再利用設置的濾棉除塵板對粉塵等進行過濾吸附處理即可。

技術特征：

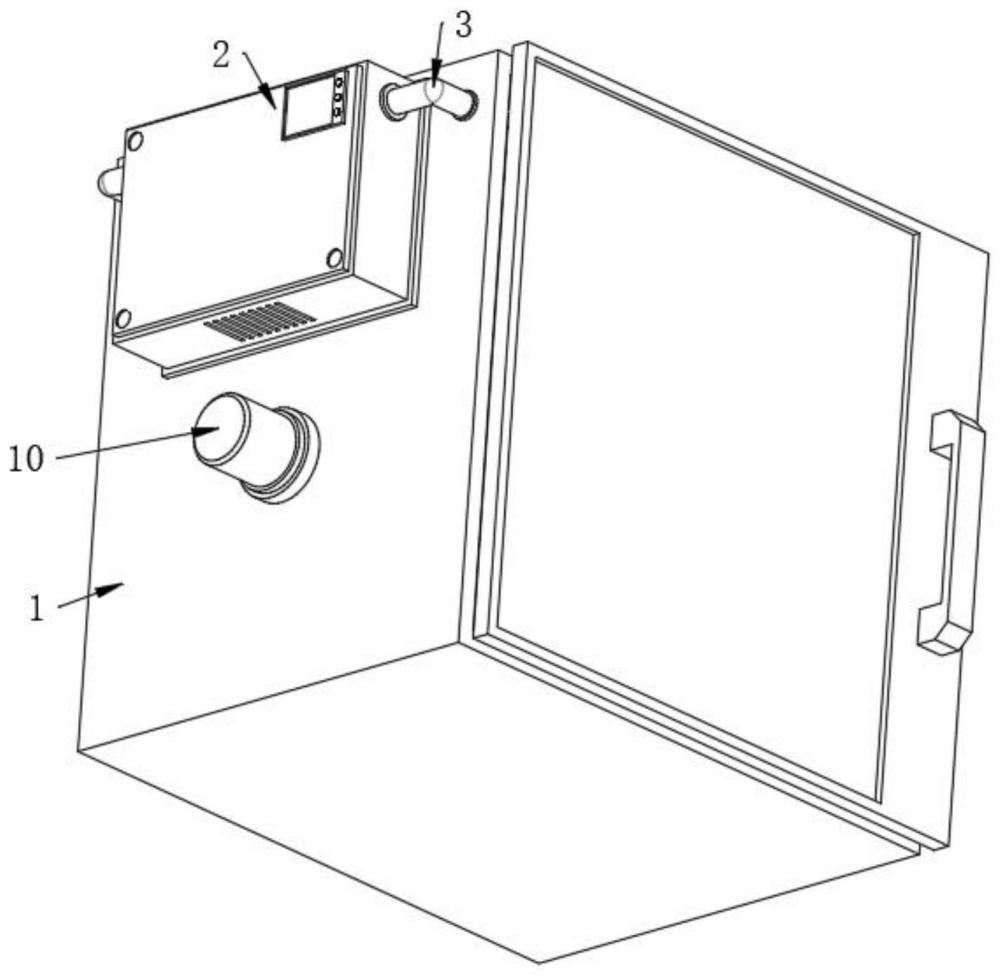

1.一種節能環保的水性表面處理設備，包括處理箱(1)，其特征在于：所述處理箱(1)的側壁固定安裝有風箱(2)，且所述風箱(2)的頂部一端固定安裝有輸氣管(3)，所述風箱(2)的底部開設有進氣槽(4)，所述風箱(2)的內腔開設有處理腔(5)，且所述處理腔(5)的內側設置有吸附碳板(6)，所述吸附碳板(6)的上方分布有導流座(7)，且所述導流座(7)的頂端內側安裝有熱風機(8)，所述導流座(7)的上方分布有分流板(9)，所述處理箱(1)的底部側壁設置有夾持結構。

2.根據權利要求1所述的一種節能環保的水性表面處理設備，其特征在于：所述夾持結構包括電機(10)、旋轉座(11)、氣缸(12)、調節板(13)、海綿墊(14)和導向桿(15)，所述電機(10)固定安裝于所述處理箱(1)的底部側壁，且所述電機(10)的輸出端連接有旋轉座(11)，所述旋轉座(11)的另一側固定安裝有氣缸(12)，且所述氣缸(12)遠離所述旋轉座(11)的一側固定安裝有調節板(13)，所述調節板(13)的側壁設置有海綿墊(14)，所述調節板(13)遠離所述海綿墊(14)的一側固定安裝有導向桿(15)。

3.根據權利要求1所述的一種節能環保的水性表面處理設備，其特征在于：所述處理箱(1)的內側壁頂端固定安裝有固定座(16)，且所述固定座(16)的底部內側設置有濾棉除塵板(17)，所述濾棉除塵板(17)的上方分布有除塵風機(18)，且所述除塵風機(18)的另一側分布有防塵網(19)。

4.根據權利要求1所述的一種節能環保的水性表面處理設備，其特征在于：所述輸氣管(3)貫穿所述處理箱(1)的頂端側壁延伸于所述處理箱(1)的內側，且所述輸氣管(3)沿著所述風箱(2)的豎直中心線對稱分布。

5.根據權利要求1所述的一種節能環保的水性表面處理設備，其特征在于：所述導流座(7)的底部兩側開設有傾斜狀導流槽，且所述導流座(7)與所述吸附碳板(6)呈平行分布。

6.根據權利要求2所述的一種節能環保的水性表面處理設備，其特征在于：所述調節板(13)通過所述導向桿(15)與所述旋轉座(11)構成滑動連接，且所述導向桿(15)與所述調節板(13)呈垂直狀分布。

技術總結
本技術公開了一種節能環保的水性表面處理設備，包括處理箱，所述處理箱的側壁固定安裝有風箱，且所述風箱的頂部一端固定安裝有輸氣管，所述風箱的底部開設有進氣槽，所述風箱的內腔開設有處理腔，且所述處理腔的內側設置有吸附碳板；利用設置的熱風機、吸附碳板、導流座和輸氣管之間的結合使用，即可將產生的熱空氣輸入到處理箱的內腔，進而利用該熱空氣來對材料表面的水漬進行干燥處理，較之于現有的通過擦拭的方式。烘干的方式具有更高的效率和更好的效果，實用性更高，熱風機工作時會將空氣抽入到風箱的內側并進行加熱處理，方便后續利用熱空氣來對物體進行烘干處理，而設置的吸附碳板可以對空氣中所摻雜的雜質進行過濾凈化處理。

技術研發人員：唐維維
受保護的技術使用者：宣城市新寶寧環保科技有限公司
技術研發日：20240401
技術公布日：2025/4/28
