本申請屬于熱水器，尤其涉及一種掛裝結構及熱水器。

背景技術：

1、電熱水器是一種可以通過電能將冷水加熱為熱水的裝置。電熱水器根據安裝方式可以分為壁掛式和落地式，壁掛式電熱水器多采用掛裝結構對熱水器進行掛裝支撐。

2、在現有技術中，掛裝結構通常包括掛架和墊塊，掛架與熱水器的殼體連接，并且掛架靠近墻體的一側與墻體固定連接以實現掛裝，在掛架的下方設置墊塊與殼體連接，墊塊與墻面抵接以實現對熱水器的支撐。

3、然而，現有熱水器掛裝結構的部件數量較多，占用空間較大，使得熱水器安裝較復雜。

技術實現思路

1、本申請提供一種掛裝結構及熱水器，以解決現有熱水器掛裝結構的部件數量較多，占用空間較大，使得熱水器安裝較復雜的問題。

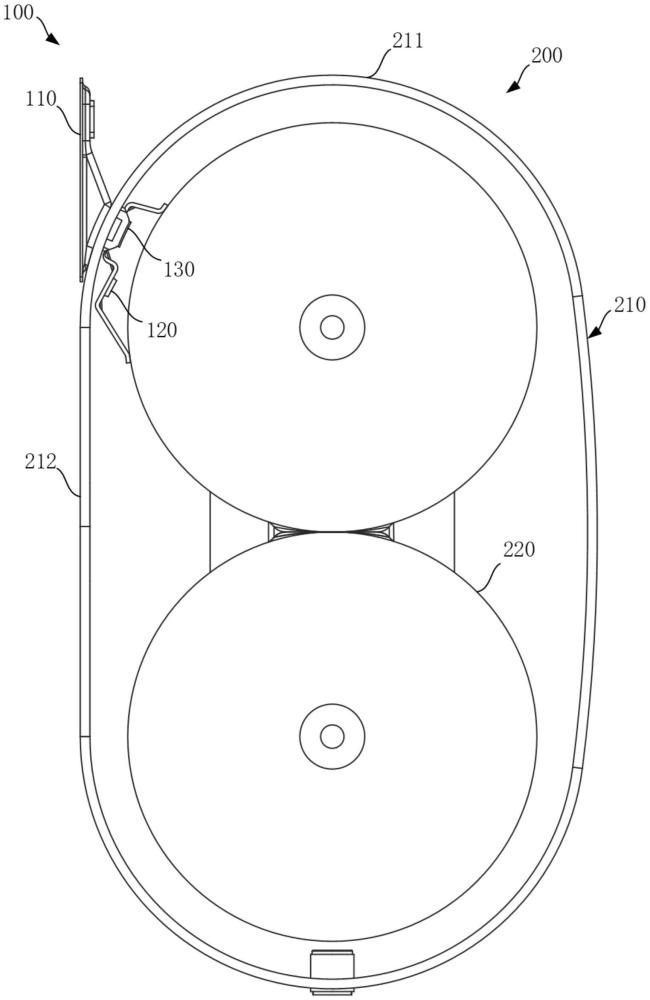

2、一方面，本申請提供一種掛裝結構，掛裝結構用于熱水器，包括至少一個掛架和至少一個內膽支架，掛架上具有第一連接部和第二連接部，第一連接部用于與熱水器的安裝墻體連接；

3、內膽支架和第二連接部一一對應連接，內膽支架和第二連接部用于共同夾持熱水器的殼體，以使殼體靠近所述安裝墻體一側的側表面與安裝墻體貼合并抵接。

4、在一種可能的實現方式中，本申請所提供的掛裝結構，殼體具有曲面段，第二連接部用于與曲面段朝向安裝墻體的一側適配并連接。

5、在一種可能的實現方式中，本申請所提供的掛裝結構，第一連接部被構造為與側表面位于同一平面內，以形成抵接面。

6、在一種可能的實現方式中，本申請所提供的掛裝結構，內膽支架位于殼體的內側，且內膽支架用于支撐熱水器的內膽。

7、在一種可能的實現方式中，本申請所提供的掛裝結構，內膽支架包括第三連接部和第三連接部兩側的翻折邊形成的支撐部，第三連接部用于與第二連接部連接，支撐部用于與內膽固定連接。

8、在一種可能的實現方式中，本申請所提供的掛裝結構，還包括連接件和卡扣件，第二連接部、卡扣件和第三連接部上分別具有一一對應的安裝孔；

9、卡扣件的一側面與第三連接部卡接，且卡扣件的另一側面與第二連接部固接，連接件依次穿過安裝孔，以連接內膽支架與掛架。

10、在一種可能的實現方式中，本申請所提供的掛裝結構，卡扣件朝向第三連接部的一面與第三連接部匹配，卡扣件包括卡扣件本體和相對設置于卡扣件本體兩側的卡鉤；

11、卡鉤與第三連接部沿連接部和支撐部的延伸方向卡接。

12、在一種可能的實現方式中，本申請所提供的掛裝結構，掛架具有朝向內膽支架的空腔，空腔靠近內膽支架的外壁形成第二連接部。

13、另一方面，本申請還提供一種熱水器，熱水器包括熱水器本體和上述的任一掛裝結構，掛裝結構用于與熱水器的安裝墻體連接；

14、熱水器本體包括殼體和內膽，殼體和內膽均與掛裝結構連接。

15、在一種可能的實現方式中，本申請所提供的熱水器，殼體朝向安裝墻體的側表面為平面。

16、本申請所提供的掛裝結構及熱水器，掛裝結構包括掛架和內膽支架，通過合理選擇掛架的第二連接部與熱水器殼體的連接位置，使第二連接部位于側表面的外側以避讓熱水器的側表面，進而使得熱水器的側表面與安裝墻體貼合并抵接。以此可直接由安裝墻體為熱水器的殼體提供整體支撐，并避免設置墊塊，有效節省了熱水器掛裝結構的部件數量并減少空間占用，使得現有熱水器掛裝結構簡化，便于安裝。

技術特征：

1.一種掛裝結構，用于熱水器，其特征在于，包括至少一個掛架和至少一個內膽支架，所述掛架位于所述熱水器的殼體的外側，所述內膽支架位于所述殼體的內側，且所述內膽支架用于支撐所述熱水器的內膽；所述掛架上具有第一連接部和第二連接部，所述第一連接部用于與所述熱水器的安裝墻體連接，所述第二連接部位于所述掛架朝向所述熱水器的熱水器本體的一側；

2.根據權利要求1所述的掛裝結構，其特征在于，所述殼體具有曲面段，所述第二連接部用于與所述曲面段朝向所述安裝墻體的一側適配并連接。

3.根據權利要求2所述的掛裝結構，其特征在于，所述第一連接部被構造為與所述側表面位于同一平面內，以形成抵接面。

4.根據權利要求1所述的掛裝結構，其特征在于，還包括連接件和卡扣件，所述第二連接部、所述卡扣件和所述第三連接部上分別具有一一對應的安裝孔；

5.根據權利要求4所述的掛裝結構，其特征在于，所述卡扣件朝向所述第三連接部的一側與所述第三連接部匹配，所述卡扣件包括卡扣件本體和相對設置于所述卡扣件本體兩側的卡鉤；

6.根據權利要求1-5任一項所述的掛裝結構，其特征在于，所述掛架具有朝向所述內膽支架的空腔，所述空腔靠近所述內膽支架的外壁形成所述第二連接部。

7.一種熱水器，其特征在于，包括熱水器本體和權利要求1-6任一項所述的掛裝結構，所述掛裝結構用于與所述熱水器的安裝墻體連接；

8.根據權利要求7所述的熱水器，其特征在于，所述殼體朝向所述安裝墻體的側表面為平面。

技術總結
本申請屬于熱水器技術領域，尤其涉及一種掛裝結構及熱水器。掛裝結構包括至少一個掛架和至少一個內膽支架，掛架上具有第一連接部和第二連接部，第一連接部用于與熱水器的安裝墻體連接；內膽支架和第二連接部一一對應連接，內膽支架和第二連接部用于共同夾持殼體，以使側表面與安裝墻體貼合并抵接。本申請使第二連接部位于側表面的外側以避讓熱水器的側表面，進而使得熱水器的側表面與安裝墻體貼合并抵接。以此可直接由安裝墻體為熱水器的殼體提供整體支撐，并避免設置墊塊，使得現有熱水器掛裝結構簡化，便于安裝。

技術研發人員：張錦彥,李志達
受保護的技術使用者：青島經濟技術開發區海爾熱水器有限公司
技術研發日：20231213
技術公布日：2025/4/28
