本技術涉及一種空調機組凈化結構，具體是一種機組用高性能凈化器。

背景技術：

1、目前組合式空調所使用的凈化手段主要為：紫外線燈、光觸媒、活性炭來實現凈化效果，通過目前組合式空調通過在箱體內部安裝紫外線燈、光觸媒、活性炭來消除空氣中的細菌及病毒。

2、每個環節有固定的凈化方向，凈化方式單一，可變性差。

技術實現思路

1、本實用新型的目的在于提供一種機組用高性能凈化器，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種機組用高性能凈化器，主體組件中設有連供組件，連供組件固定連接在主體組件中，連供組件的一側設有工作組件，工作組件固定連接在主體組件中，連供組件中包括藥劑箱、水箱、藥劑箱頂板、藥劑箱拉手、水箱頂板、水箱拉手、藥劑出液管、藥劑控制閥、藥劑出液口、水箱出液管、水箱控制閥、水箱出液口、藥劑箱固定板、水箱固定板，藥劑箱設有多組，藥劑箱固定連接在安裝板上，藥劑箱一側設有水箱，水箱固定連接在安裝板上，藥劑箱的一側設有藥劑箱固定板，藥劑箱固定板固定連接在藥劑箱上，藥劑箱固定板的一側設有藥劑箱頂板，藥劑箱頂板轉動連接在藥劑箱固定板上，藥劑箱頂板的一側設有藥劑箱拉手，藥劑箱拉手固定連接在藥劑箱頂板上，藥劑箱一側設有藥劑出液管，藥劑出液管固定連接在藥劑箱的一端，藥劑出液管的一側設有藥劑控制閥，藥劑控制閥固定連接在藥劑出液管上，藥劑出液管的一端設有藥劑出液口，藥劑出液口與藥劑出液管固定連接。

4、作為本實用新型進一步的方案：主體組件中包括上框架、下框架、廢液回收斜板、廢液出水口、安裝板，上框架的一側設有下框架，下框架與上框架固定連接，上框架中設有安裝板，安裝板固定連接在上框架上，下框架內部遠離上框架的一端設有廢液回收斜板，廢液回收斜板固定連接在下框架上，廢液回收斜板為傾斜面，廢液回收斜板的最低點一側設有廢液出水口，廢液出水口固定連接在下框架上。

5、作為本實用新型進一步的方案：水箱的一側設有水箱固定板，水箱固定板固定連接在水箱上，水箱固定板的一側設有水箱頂板，水箱頂板轉動連接在水箱固定板上，水箱頂板的一側設有水箱拉手，水箱拉手固定連接在水箱頂板上，水箱的下端設有水箱出液管，水箱出液管固定連接在水箱上，水箱出液管的一側設有水箱控制閥，水箱控制閥固定連接在水箱出液管上，水箱出液管的一側設有水箱出液口，水箱出液口與水箱出液管固定連接。

6、作為本實用新型進一步的方案：工作組件中包括混合框架、電機、攪拌棒、混合液管路、混合液控制閥、加壓泵、噴淋管路、噴頭，混合框架固定連接在上框架中，混合框架的一側設有電機，電機一端固定連接在上框架中，電機的輸出端貫穿混合框架，電機的輸出端設有攪拌棒，攪拌棒固定連接在電機的輸出端，攪拌棒與混合框架搭接，混合框架中設有混合液管路，混合液管路與混合框架固定連接，混合液管路的一側設有混合液控制閥，混合液控制閥固定連接在混合液管路上。

7、作為本實用新型再進一步的方案：混合液管路的下端貫穿上框架和下框架且設有加壓泵，加壓泵固定連接在混合液管路上，加壓泵的一側設有噴淋管路，噴淋管路固定連接在加壓泵的一側且固定連接在下框架上，噴淋管路下端設有多組噴頭，噴頭固定連接在噴淋管路上。

8、與現有技術相比，本實用新型的有益效果是：

9、在不同的藥劑箱中加入不同的藥劑，通過藥劑控制閥控制加入到混合框架中的各藥劑量，之后通過攪拌棒可以使藥劑混合，混合后的藥劑通過噴頭噴入到空調機組中，針對不同的空氣情況可以選用不同的藥劑種類進行稀釋混合，通過水箱可以達到稀釋藥劑的作用，并且在切換噴淋液時也可先對工作組件進行沖洗，攪拌棒也可以輔助沖洗過程，通過廢液回收斜板和廢液出水口可以回收廢液。

技術特征：

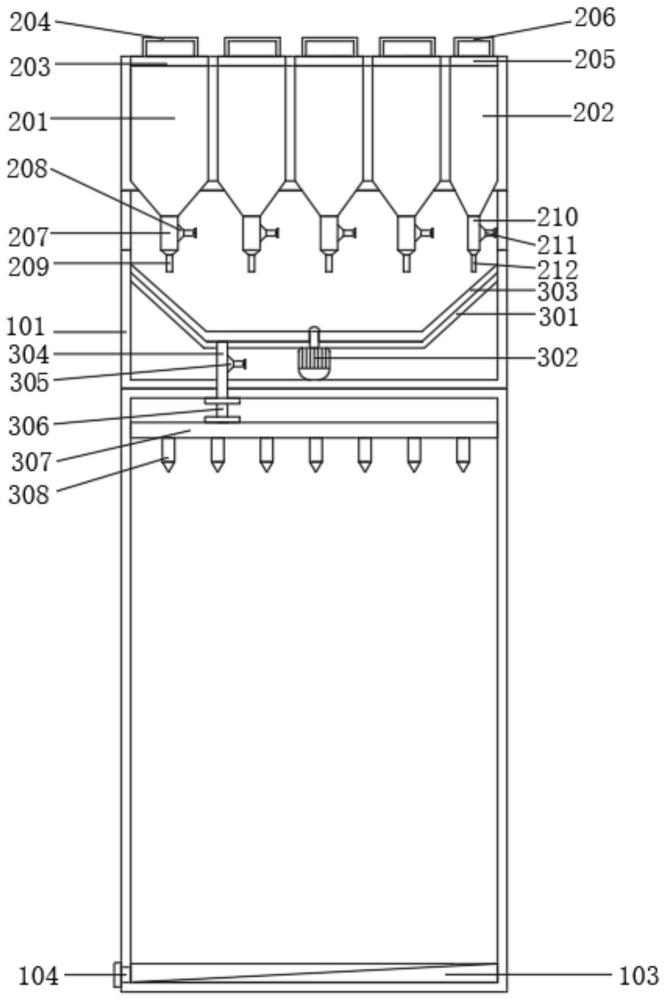

1.一種機組用高性能凈化器，包括主體組件、連供組件和工作組件，其特征在于，主體組件中設有連供組件，連供組件固定連接在主體組件中，連供組件的一側設有工作組件，工作組件固定連接在主體組件中，連供組件中包括藥劑箱(201)、水箱(202)、藥劑箱頂板(203)、藥劑箱拉手(204)、水箱頂板(205)、水箱拉手(206)、藥劑出液管(207)、藥劑控制閥(208)、藥劑出液口(209)、水箱出液管(210)、水箱控制閥(211)、水箱出液口(212)、藥劑箱固定板(213)、水箱固定板(214)，藥劑箱(201)設有多組，藥劑箱(201)固定連接在安裝板(105)上，藥劑箱(201)一側設有水箱(202)，水箱(202)固定連接在安裝板(105)上，藥劑箱(201)的一側設有藥劑箱固定板(213)，藥劑箱固定板(213)固定連接在藥劑箱(201)上，藥劑箱固定板(213)的一側設有藥劑箱頂板(203)，藥劑箱頂板(203)轉動連接在藥劑箱固定板(213)上，藥劑箱頂板(203)的一側設有藥劑箱拉手(204)，藥劑箱拉手(204)固定連接在藥劑箱頂板(203)上，藥劑箱(201)一側設有藥劑出液管(207)，藥劑出液管(207)固定連接在藥劑箱(201)的一端，藥劑出液管(207)的一側設有藥劑控制閥(208)，藥劑控制閥(208)固定連接在藥劑出液管(207)上，藥劑出液管(207)的一端設有藥劑出液口(209)，藥劑出液口(209)與藥劑出液管(207)固定連接。

2.根據權利要求1所述的一種機組用高性能凈化器，其特征在于，主體組件中包括上框架(101)、下框架(102)、廢液回收斜板(103)、廢液出水口(104)、安裝板(105)，上框架(101)的一側設有下框架(102)，下框架(102)與上框架(101)固定連接，上框架(101)中設有安裝板(105)，安裝板(105)固定連接在上框架(101)上，下框架(102)內部遠離上框架(101)的一端設有廢液回收斜板(103)，廢液回收斜板(103)固定連接在下框架(102)上，廢液回收斜板(103)為傾斜面，廢液回收斜板(103)的最低點一側設有廢液出水口(104)，廢液出水口(104)固定連接在下框架(102)上。

3.根據權利要求1所述的一種機組用高性能凈化器，其特征在于，水箱(202)的一側設有水箱固定板(214)，水箱固定板(214)固定連接在水箱(202)上，水箱固定板(214)的一側設有水箱頂板(205)，水箱頂板(205)轉動連接在水箱固定板(214)上，水箱頂板(205)的一側設有水箱拉手(206)，水箱拉手(206)固定連接在水箱頂板(205)上，水箱(202)的下端設有水箱出液管(210)，水箱出液管(210)固定連接在水箱(202)上，水箱出液管(210)的一側設有水箱控制閥(211)，水箱控制閥(211)固定連接在水箱出液管(210)上，水箱出液管(210)的一側設有水箱出液口(212)，水箱出液口(212)與水箱出液管(210)固定連接。

4.根據權利要求1所述的一種機組用高性能凈化器，其特征在于，工作組件中包括混合框架(301)、電機(302)、攪拌棒(303)、混合液管路(304)、混合液控制閥(305)、加壓泵(306)、噴淋管路(307)、噴頭(308)，混合框架(301)固定連接在上框架(101)中，混合框架(301)的一側設有電機(302)，電機(302)一端固定連接在上框架(101)中，電機(302)的輸出端貫穿混合框架(301)，電機(302)的輸出端設有攪拌棒(303)，攪拌棒(303)固定連接在電機(302)的輸出端，攪拌棒(303)與混合框架(301)搭接，混合框架(301)中設有混合液管路(304)，混合液管路(304)與混合框架(301)固定連接，混合液管路(304)的一側設有混合液控制閥(305)，混合液控制閥(305)固定連接在混合液管路(304)上。

5.根據權利要求1所述的一種機組用高性能凈化器，其特征在于，混合液管路(304)的下端貫穿上框架(101)和下框架(102)且設有加壓泵(306)，加壓泵(306)固定連接在混合液管路(304)上，加壓泵(306)的一側設有噴淋管路(307)，噴淋管路(307)固定連接在加壓泵(306)的一側且固定連接在下框架(102)上，噴淋管路(307)下端設有多組噴頭(308)，噴頭(308)固定連接在噴淋管路(307)上。

技術總結
本技術公開了一種機組用高性能凈化器，包括主體組件、連供組件和工作組件，主體組件中設有連供組件，連供組件固定連接在主體組件中，連供組件的一側設有工作組件，工作組件固定連接在主體組件中，在不同的藥劑箱中加入不同的藥劑，通過藥劑控制閥控制加入到混合框架中的各藥劑量，之后通過攪拌棒可以使藥劑混合，混合后的藥劑通過噴頭噴入到空調機組中，針對不同的空氣情況可以選用不同的藥劑種類進行稀釋混合，通過水箱可以達到稀釋藥劑的作用，并且在切換噴淋液時也可先對工作組件進行沖洗，攪拌棒也可以輔助沖洗過程，通過廢液回收斜板和廢液出水口可以回收廢液。
