本技術涉及家電領域，具體而言，涉及一種水簾安裝架、水簾組件和無霧加濕器。

背景技術：

1、無霧加濕器是通過物理方式促使水分子進入空氣中，而不是通過高壓霧化或超聲波振蕩產生可見水霧，從而實現無霧、清潔、健康的加濕效果。一般分為冷蒸發式和熱蒸發式兩種方式。

2、無霧加濕器一般設置有水簾組件和抽水組件，通過抽水組件將水箱內的水輸送至水簾組件的上方，再沿水簾向下流動使水簾保持濕潤，干燥氣流經過水簾后可使水簾上的水部分蒸發形成水蒸氣，從而與氣流混合增加空氣的濕度。

3、然而，現有的向水簾送水的管路結構設置復雜不便于裝配。

技術實現思路

1、本實用新型的目的在于提供一種水簾安裝架、水簾組件和無霧加濕器，其能夠?qū)?dǎo)水管集成在水簾安裝支架上，從而可以簡化水路，方便裝配和降低成本。

2、本實用新型的實施例是這樣實現的：

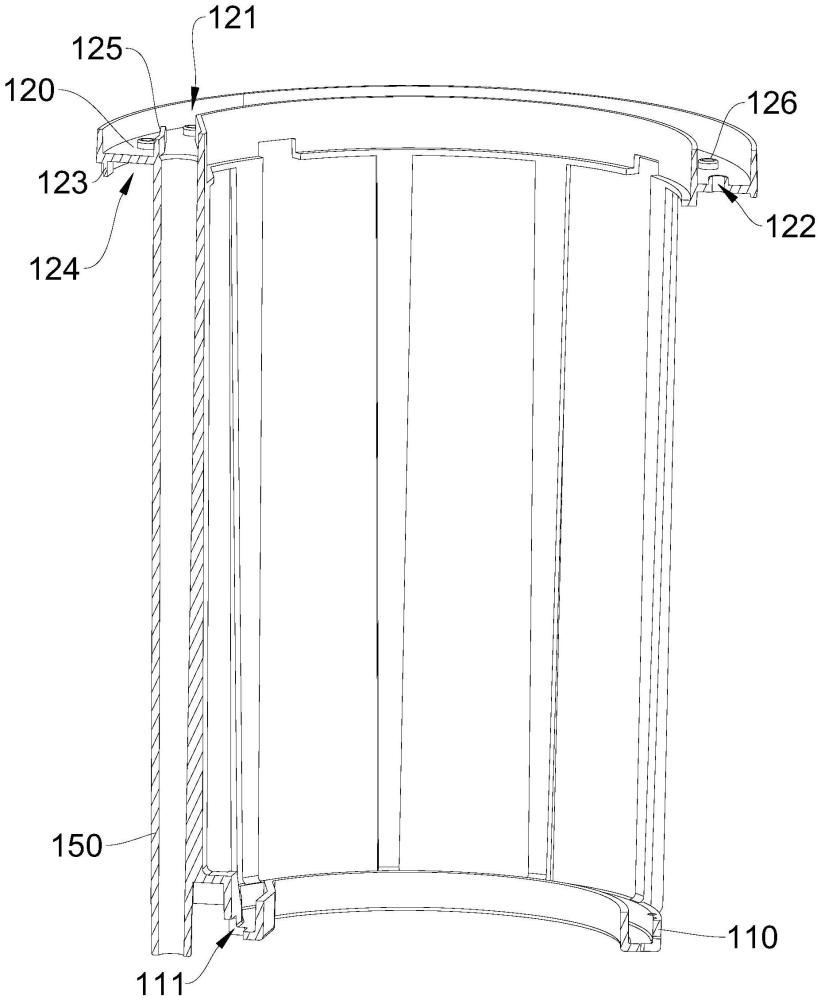

3、第一方面，本實用新型提供一種水簾安裝架，應用于無霧加濕器，所述水簾安裝架包括底座和頂座；

4、所述頂座和底座相對設置，所述頂座與底座之間設置有連接部，所述連接部的一端與所述底座連接，另一端與所述頂座連接，所述連接部之間形成有進風通道，所述連接部用于支撐所述凈化水簾；

5、所述頂座的頂部設置水槽，所述水槽的周向間隔設置有多個所述漏水孔，所述漏水孔與所述凈化水簾的頂端對應；

6、沿著所述水簾安裝架高度方向設置有導水管，且所述導水管與所述底座和所述頂座一體成型，所述導水管的頂部與所述水槽連通，所述導水管的底部用于連接管道。

7、在可選的實施方式中，所述連接部由多個，多個所述連接部沿著所述底座的外周緣間隔設置，相鄰的兩個所述連接部之間形成所述進風通道。

8、在可選的實施方式中，所述連接部、所述頂座、所述底座和所述導水管一體成型。

9、在可選的實施方式中，所述頂座的外徑大于所述底座的外徑，所述連接部的頂端與所述頂座的底面連接，且靠近所述頂座的內周緣；

10、所述頂座向下設置有外限位凸臺，所述外限位凸臺與所述連接部之間形成安裝槽，所述安裝槽用于安裝所述凈化水簾。

11、在可選的實施方式中，所述安裝槽內設置有導流板；和/或，

12、所述安裝槽的底壁，位于所述漏水孔的外周緣設置有環狀凸臺。

13、在可選的實施方式中，所述水簾安裝架還包括頂蓋和底蓋，所述頂蓋安裝于所述頂座可對所述水槽進行密封；

14、所述底座設置有卡槽，所述底蓋設置有卡扣，所述卡扣卡接于所述卡槽內。

15、第二方面，本實用新型提供一種水簾組件，包括前述實施方式中任一項所述的水簾安裝架和凈化水簾組件；

16、所述凈化水簾套設于所述連接部的外周緣，且將所述導水管包覆在內部。

17、第三方面，本實用新型提供一種無霧加濕器，包括外殼體、水箱、電加熱組件、抽水組件、送風組件以及前述實施方式所述水簾組件；

18、所述水箱設置于所述外殼體內側的底部；

19、所述電加熱組件呈兩端開口的中空管狀，且側壁設置有進風流道，所述電加熱組件設置于外殼體內，且位于所述水箱的上方；

20、所述外殼體設置有進風孔，所述進風孔與所述進風流道對應；

21、所述水簾組件設置于所述電加熱組件的內部，且與所述電加熱組件間隔設置；

22、所述抽水組件設置于所述水箱，且與所述導水管的下端連接；

23、所述送風組件設置于所述外殼體內，且位于所述外殼體的頂部，所述外殼體的頂部設置有出風口。

24、在可選的實施方式中，所述無霧加濕器還包括引水連接件；

25、所述引水連接件設置于所述外殼體內，且與所述外殼體固定連接，所述水簾組件安裝于所述引水連接件的頂部；

26、所述引水連接件的形成有水道，所述水道具有第一接口和第二接口，所述導水管的底端插接于所述第一接口內；

27、所述抽水組件包括水泵和設置在所述水箱的流道；

28、所述水泵安裝于所述水箱，且與所述流道連通，所述流道與所述第二接口連通；

29、所述水泵運行可將所述水箱內的水沿所述流道、所述水道和所述導水管引流至所述水槽內。

30、在可選的實施方式中，所述引水連接件頂部凸設有限位環臺，所述限位環臺插接在所述底座內；

31、所述引水連接件上設置有導水槽，所述導水槽與所述水箱連通，由所述水簾組件流至所述引水連接件的水可經過所述導水槽回流至所述水箱內。

32、本實用新型實施例提供的水簾安裝架、水簾組件和無霧加濕器的有益效果包括：

33、本申請通過沿水簾安裝架高度方向設置導水管，且導水管與底座和頂座一體成型。導水管的頂部與水槽連通，導水管的底部用于連接管道。這樣抽水組件只需要連接在導水管的底端，從而可以簡化無霧加濕裝置的水路布置，方便裝配降低成本。

技術特征：

1.一種水簾安裝架，應用于無霧加濕器，其特征在于，所述水簾安裝架包括底座和頂座；

2.根據權利要求1所述的水簾安裝架，其特征在于，所述連接部有多個，多個所述連接部沿著所述底座的外周緣間隔設置，相鄰的兩個所述連接部之間形成所述進風通道。

3.根據權利要求1或2所述的水簾安裝架，其特征在于，所述連接部、所述頂座、所述底座和所述導水管一體成型。

4.根據權利要求1或2所述的水簾安裝架，其特征在于，所述頂座的外徑大于所述底座的外徑，所述連接部的頂端與所述頂座的底面連接，且靠近所述頂座的內周緣；

5.根據權利要求4所述的水簾安裝架，其特征在于，所述安裝槽內設置有導流板；和/或，

6.根據權利要求1或2所述的水簾安裝架，其特征在于，所述水簾安裝架還包括頂蓋和底蓋，所述頂蓋安裝于所述頂座可對所述水槽進行密封；

7.一種水簾組件，其特征在于，包括權利要求1-6中任一項所述的水簾安裝架和凈化水簾；

8.一種無霧加濕器，其特征在于，包括外殼體、水箱、電加熱組件、抽水組件、送風組件以及權利要求7所述水簾組件；

9.根據權利要求8所述的無霧加濕器，其特征在于，所述無霧加濕器還包括引水連接件；

10.根據權利要求9所述的無霧加濕器，其特征在于，所述引水連接件頂部凸設有限位環臺，所述限位環臺插接在所述底座內；

技術總結
本申請?zhí)峁┮环N水簾安裝架、水簾組件和無霧加濕器，涉及家電領域。水簾安裝架包括底座和頂座。頂座和底座相對設置，頂座與底座之間設置有連接部，連接部的一端與底座連接，另一端與頂座連接，連接部之間形成有進風通道，連接部用于支撐凈化水簾。頂座的頂部設置有水槽，水槽的周向間隔設置有多個漏水孔，漏水孔與凈化水簾的頂端對應。沿著水簾安裝架高度方向設置有導水管，且導水管與底座和頂座一體成型，導水管的頂部與水槽連通，導水管的底部用于連接管道。本申請將導水管集成在水簾安裝支架上，從而可以簡化水路，方便裝配和降低成本。

技術研發人員：李一峰,梁海權
受保護的技術使用者：小熊電器股份有限公司
技術研發日：20240412
技術公布日：2025/4/28
