本技術涉及一種除濕機，具體是一種整體式轉輪除濕機。

背景技術：

1、轉輪除濕機為調節濕度的設備。其吸濕原理是利用嵌固有氯化鋰的石棉吸濕紙來吸收空氣中水分,達到去濕的目的。由除濕轉輪、傳動機構、外殼、風機及再生用電加熱器等組成，但市面上現有的除濕機，部分存在著未設置氣體過濾機構或較為簡易，需要人為脫附，表冷裝置需要人為清理，且需要人為脫附清理除濕裝置，比較浪費人力的問題。

技術實現思路

1、本實用新型的目的在于提供一種整體式轉輪除濕機，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種整體式轉輪除濕機，包括連接座、處理管路、過濾組件、收集組件、支撐柱、表冷組件、除濕組件、加熱器、第二支撐柱、處理風機、出氣口、脫附管路、過濾器、第二加熱器、再生風機、排出口，連接座的表面安裝連接有過濾組件，連接座的表面開設有與過濾組件和表冷組件位置相匹配的通槽，處理管路與過濾組件位置對應連接，連接座的表面對應位置安裝有收集組件，連接座的表面安裝有支撐柱，支撐柱的表面安裝連接有處理管路，連接座的表面安裝有表冷組件，表冷組件與處理管路連接，連接座的表面安裝連接有除濕組件，除濕組件與處理管路對應連接，處理管路對應位置安裝有加熱器，連接座的表面安裝有第二支撐柱，第二支撐柱與處理管路連接，處理管路表面安裝有處理風機，且對應位置安裝有出氣口，支撐柱和第二支撐柱均與脫附管路連接，脫附管路對應位置安裝有過濾器和第二加熱器，且脫附管路與除濕組件位置對應連接，脫附管路連接有再生風機，對應位置安裝排出口。

4、作為本實用新型進一步的方案：過濾組件包括風機座、脫附風機、轉動濾板、轉動減速電機、電機架，風機座的表面安裝連接有脫附風機，脫附風機與轉動濾板接觸連接，電機架的表面安裝有轉動減速電機，轉動減速電機的輸出端與轉動濾板連接。

5、作為本實用新型進一步的方案：收集組件包括電機、擋板、絲桿、滑塊、擋塊、收集箱、轉動軸、轉動桿、動桿、銜接桿、第二銜接桿、伸縮桿、下料板，電機的輸出端安裝有絲桿，絲桿的表面安裝有擋板和擋塊，絲桿表面滑動連接有滑塊，滑塊的表面安裝有收集箱，收集箱的表面安裝有轉動軸，轉動軸由轉動電機控制，轉動軸的表面安裝有轉動桿，轉動桿的一端與動桿連接，收集箱通過第二銜接桿與下料板連接，動桿的一端與下料板連接，且動桿與銜接桿連接，收集箱的表面安裝有伸縮桿，伸縮桿一端與銜接桿連接。

6、作為本實用新型進一步的方案：表冷組件包括表冷器、連管、收納箱、箱蓋、浮桿、接觸開關、連接底座、電控閥門，表冷器的表面通過連管與收納箱連接，收納箱的表面安裝有箱蓋，收納箱的內表面安裝有浮桿，與浮桿對應位置安裝有接觸開關，收納箱的表面安裝有連接底座，連接底座的表面安裝有電控閥門，電控閥門與接觸開關電性連接。

7、作為本實用新型再進一步的方案：除濕組件包括組件連接架、除濕轉輪、電機連架、除濕轉輪減速電機，電機連架的表面安裝有除濕轉輪減速電機，除濕轉輪減速電機的輸出端與除濕轉輪連接，除濕轉輪的表面對應位置安裝有組件連接架。

8、與現有技術相比，本實用新型的有益效果是：

9、與市面上現有的除濕機相比，該一種整體式轉輪除濕機，具有著無需人為收集有效的節省人力，之后經過表冷組件進行處理，處理余水慢時可自動打開閥門排放，通過配合收集組件可進行自動收集，無需人為操作有效節省人力，通過該結構涉及無需人為脫附節省人力的優勢。

技術特征：

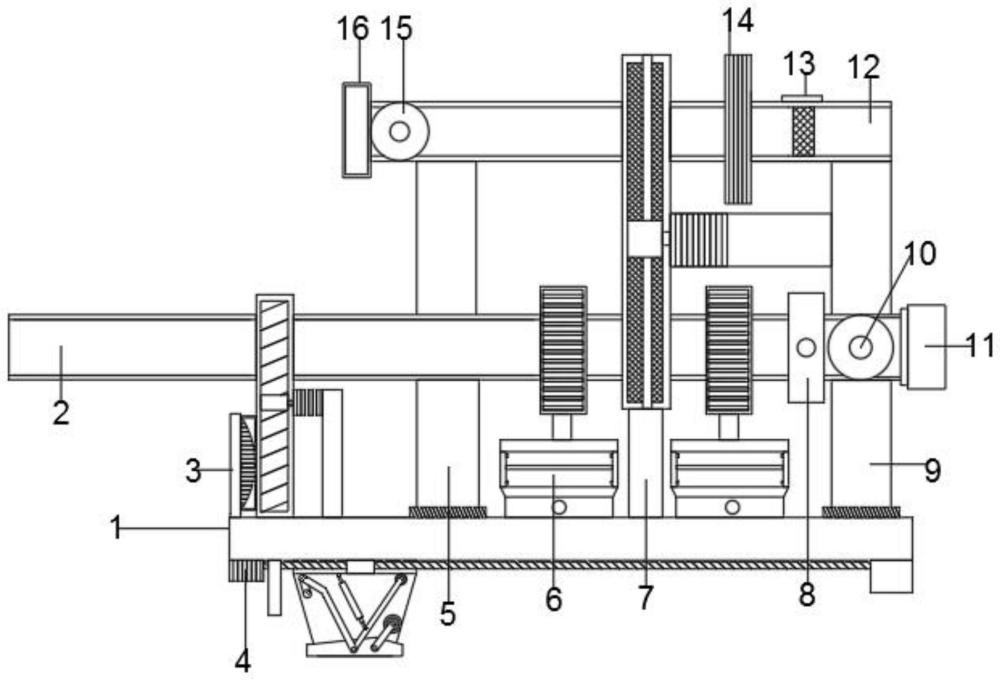

1.一種整體式轉輪除濕機，包括連接座(1)、處理管路(2)、過濾組件(3)、收集組件(4)、支撐柱(5)、表冷組件(6)、除濕組件(7)、加熱器(8)、第二支撐柱(9)、處理風機(10)、出氣口(11)、脫附管路(12)、過濾器(13)、第二加熱器(14)、再生風機(15)、排出口(16)，其特征在于，連接座(1)的表面安裝連接有過濾組件(3)，連接座(1)的表面開設有與過濾組件(3)和表冷組件(6)位置相匹配的通槽，處理管路(2)與過濾組件(3)位置對應連接，連接座(1)的表面對應位置安裝有收集組件(4)，連接座(1)的表面安裝有支撐柱(5)，支撐柱(5)的表面安裝連接有處理管路(2)，連接座(1)的表面安裝有表冷組件(6)，表冷組件(6)與處理管路(2)連接，連接座(1)的表面安裝連接有除濕組件(7)，除濕組件(7)與處理管路(2)對應連接，處理管路(2)對應位置安裝有加熱器(8)，連接座(1)的表面安裝有第二支撐柱(9)，第二支撐柱(9)與處理管路(2)連接，處理管路(2)表面安裝有處理風機(10)，且對應位置安裝有出氣口(11)，支撐柱(5)和第二支撐柱(9)均與脫附管路(12)連接，脫附管路(12)對應位置安裝有過濾器(13)和第二加熱器(14)，且脫附管路(12)與除濕組件(7)位置對應連接，脫附管路(12)連接有再生風機(15)，對應位置安裝排出口(16)。

2.根據權利要求1所述的一種整體式轉輪除濕機，其特征在于，過濾組件(3)包括風機座(17)、脫附風機(18)、轉動濾板(19)、轉動減速電機(20)、電機架(21)，風機座(17)的表面安裝連接有脫附風機(18)，脫附風機(18)與轉動濾板(19)接觸連接，電機架(21)的表面安裝有轉動減速電機(20)，轉動減速電機(20)的輸出端與轉動濾板(19)連接。

3.根據權利要求1所述的一種整體式轉輪除濕機，其特征在于，收集組件(4)包括電機(22)、擋板(23)、絲桿(24)、滑塊(25)、擋塊(26)、收集箱(27)、轉動軸(28)、轉動桿(29)、動桿(30)、銜接桿(31)、第二銜接桿(32)、伸縮桿(33)、下料板(34)，電機(22)的輸出端安裝有絲桿(24)，絲桿(24)的表面安裝有擋板(23)和擋塊(26)，絲桿(24)表面滑動連接有滑塊(25)，滑塊(25)的表面安裝有收集箱(27)，收集箱(27)的表面安裝有轉動軸(28)，轉動軸(28)由轉動電機控制，轉動軸(28)的表面安裝有轉動桿(29)，轉動桿(29)的一端與動桿(30)連接，收集箱(27)通過第二銜接桿(32)與下料板(34)連接，動桿(30)的一端與下料板(34)連接，且動桿(30)與銜接桿(31)連接，收集箱(27)的表面安裝有伸縮桿(33)，伸縮桿(33)一端與銜接桿(31)連接。

4.根據權利要求1所述的一種整體式轉輪除濕機，其特征在于，表冷組件(6)包括表冷器(35)、連管(36)、收納箱(37)、箱蓋(38)、浮桿(39)、接觸開關(40)、連接底座(41)、電控閥門(42)，表冷器(35)的表面通過連管(36)與收納箱(37)連接，收納箱(37)的表面安裝有箱蓋(38)，收納箱(37)的內表面安裝有浮桿(39)，與浮桿(39)對應位置安裝有接觸開關(40)，收納箱(37)的表面安裝有連接底座(41)，連接底座(41)的表面安裝有電控閥門(42)，電控閥門(42)與接觸開關(40)電性連接。

5.根據權利要求1所述的一種整體式轉輪除濕機，其特征在于，除濕組件(7)包括組件連接架(43)、除濕轉輪(44)、電機連架(45)、除濕轉輪減速電機(46)，電機連架(45)的表面安裝有除濕轉輪減速電機(46)，除濕轉輪減速電機(46)的輸出端與除濕轉輪(44)連接，除濕轉輪(44)的表面對應位置安裝有組件連接架(43)。

技術總結
本技術公開了一種整體式轉輪除濕機，包括連接座、處理管路、過濾組件、收集組件、支撐柱、表冷組件、除濕組件、加熱器、第二支撐柱、處理風機、出氣口、脫附管路、過濾器、第二加熱器、再生風機、排出口，連接座的表面安裝連接有過濾組件，連接座的表面開設有與過濾組件和表冷組件位置相匹配的通槽，連接座的表面安裝有支撐柱，支撐柱的表面安裝連接有處理管路，連接座的表面安裝有表冷組件，表冷組件與處理管路連接，連接座的表面安裝連接有除濕組件，潮濕氣體進入處理管路通過過濾組件進行過濾，在過濾組件過濾同時可對組件進行清潔脫附，脫附雜志掉落至收集組件中無需人為收集有效的節省人力。

技術研發人員：張盈兵,王冕同,石昊雨
受保護的技術使用者：天津歐科環境設備有限公司
技術研發日：20240430
技術公布日：2025/4/28
