本技術涉及閉式冷卻塔，具體為一種閉式冷卻塔的噴淋裝置。

背景技術：

1、閉式冷卻塔是一種用于工業生產過程中的冷卻設備，其工作原理是通過水和空氣的熱交換來實現冷卻效果，與開式冷卻塔不同，閉式冷卻塔在冷卻過程中不與外部環境接觸，因此能夠減少水的蒸發和污染風險，閉式冷卻塔主要由冷卻塔本體、冷卻水循環系統、冷卻介質、冷卻風機等組成，冷卻水在冷卻塔本體內循環流動，通過冷卻風機引入的空氣與冷卻水進行熱交換，將熱量帶走，從而實現冷卻效果。冷卻介質可以是水、乙二醇等，由于不與外部環境接觸，閉式冷卻塔的冷卻水蒸發量較低，節約了水資源，閉式冷卻塔能夠減少冷卻水的污染風險，減少了對環境的影響，閉式冷卻塔的操作安全性高，能夠保證工業生產過程的穩定性，閉式冷卻塔在工業生產中發揮著重要的作用，能夠提供可靠的冷卻效果，同時保護環境和節約資源。

2、現有技術中，閉式冷卻塔在使用的時候其設計的多個冷卻水噴頭會接觸到大量的物質，在長時間使用下部分噴頭可能會產生堵塞，為了可以方便檢修疏通噴頭，我們提出了一種閉式冷卻塔的噴淋裝置。

技術實現思路

1、本實用新型的目的在于提供一種閉式冷卻塔的噴淋裝置，以解決上述背景技術提出的現有技術中存在的問題。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、一種閉式冷卻塔的噴淋裝置，包括冷卻塔塔體，所述冷卻塔塔體的側壁處貫穿設置有開口，所述開口處設置有兩個集水板，兩個所述集水板在開口處共同固定連接有封板，兩個所述集水板內貫穿設置有水槽，兩個所述集水板的下端處固定連通有多個噴頭，兩個所述集水板的一側處均貫穿固定連通有進水管，所述水槽、多個噴頭以及進水管互通，所述冷卻塔塔體的內壁處固定連接有定位板，兩個所述集水板的另一端處均固定連接有定位裝置，所述定位板的側壁處固定連接有導向裝置。

4、優選地，所述定位裝置包括固定連接在集水板另一端處的固定板，所述固定板的側壁處固定連接有兩個第二磁板，所述定位板的側壁處固定連接有多個第一磁板，多個所述第一磁板與對應的多個第二磁板之間相互磁吸。

5、優選地，所述導向裝置包括固定連接在定位板側壁上的兩個導向桿，對應位置處的兩個所述集水板中貫穿設置有導向槽，兩個所述導向桿均貫穿固定板并滑動連接在對應的導向槽內，所述導向槽與集水板內部水槽不連通。

6、優選地，所述封板的側壁處設置有密封墊。

7、優選地，所述固定板的大小與開口的大小相等。

8、優選地，所述封板的外側壁上固定連接有把手。

9、優選地，兩個所述導向桿不會脫離對應的導向槽。

10、與現有技術相比，本實用新型的有益效果是：

11、本實用新型中，通過設置定位裝置與導向裝置相互配合，設置在冷卻塔內的集水板和多個噴頭可以通過拉動一次的封板來往外拉出對應的集水板，讓多個噴頭外露，從而可以方便操作人員及時疏通對應的噴頭，集水板往外運動時，對應的導向桿可以防止集水板歪斜，集水板完全拉出時對應的固定板會來到開口處，此時剛好導向桿在導向槽內運動到最大距離，多個噴頭完全露出，固定板起到了臨時封堵開口的作用。

技術特征：

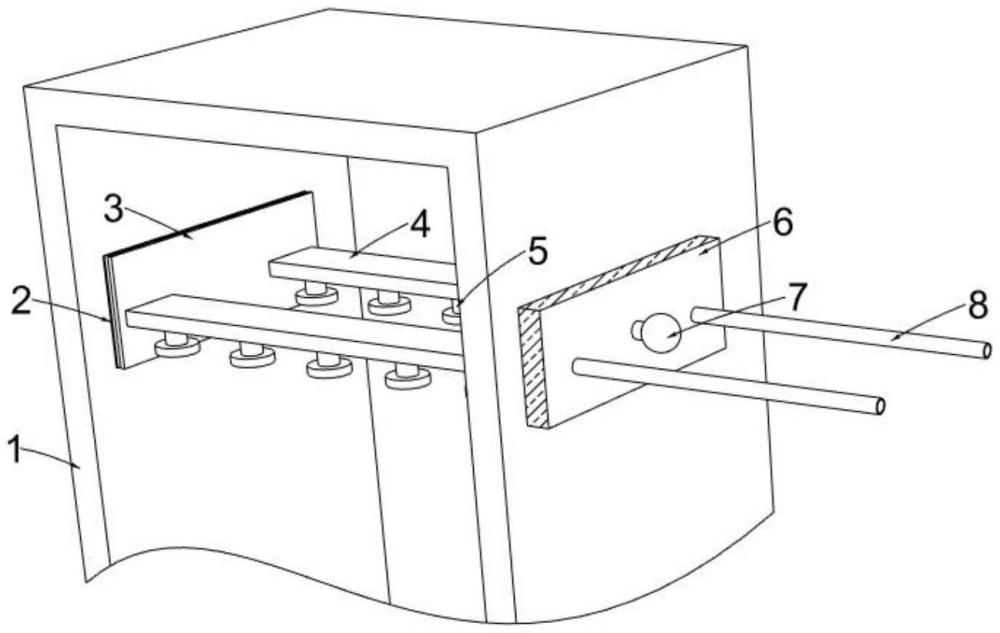

1.一種閉式冷卻塔的噴淋裝置，包括冷卻塔塔體（1），其特征在于，所述冷卻塔塔體（1）的側壁處貫穿設置有開口，所述開口處設置有兩個集水板（4），兩個所述集水板（4）在開口處共同固定連接有封板（6），兩個所述集水板（4）內貫穿設置有水槽，兩個所述集水板（4）的下端處固定連通有多個噴頭（5），兩個所述集水板（4）的一側處均貫穿固定連通有進水管（8），所述水槽、多個噴頭（5）以及進水管（8）互通，所述冷卻塔塔體（1）的內壁處固定連接有定位板（2），兩個所述集水板（4）的另一端處均固定連接有定位裝置，所述定位板（2）的側壁處固定連接有導向裝置。

2.根據權利要求1所述的一種閉式冷卻塔的噴淋裝置，其特征在于，所述定位裝置包括固定連接在集水板（4）另一端處的固定板（3），所述固定板（3）的側壁處固定連接有兩個第二磁板（11），所述定位板（2）的側壁處固定連接有多個第一磁板（10），多個所述第一磁板（10）與對應的多個第二磁板（11）之間相互磁吸。

3.根據權利要求1所述的一種閉式冷卻塔的噴淋裝置，其特征在于，所述導向裝置包括固定連接在定位板（2）側壁上的兩個導向桿（9），對應位置處的兩個所述集水板（4）中貫穿設置有導向槽，兩個所述導向桿（9）均貫穿固定板（3）并滑動連接在對應的導向槽內，所述導向槽與集水板（4）內部水槽不連通。

4.根據權利要求1所述的一種閉式冷卻塔的噴淋裝置，其特征在于，所述封板（6）的側壁處設置有密封墊。

5.根據權利要求2所述的一種閉式冷卻塔的噴淋裝置，其特征在于，所述固定板（3）的大小與開口的大小相等。

6.根據權利要求1所述的一種閉式冷卻塔的噴淋裝置，其特征在于，所述封板（6）的外側壁上固定連接有把手（7）。

7.根據權利要求3所述的一種閉式冷卻塔的噴淋裝置，其特征在于，兩個所述導向桿（9）不會脫離對應的導向槽。

技術總結
本技術公開了一種閉式冷卻塔的噴淋裝置，包括冷卻塔塔體，所述冷卻塔塔體的側壁處貫穿設置有開口，所述開口處設置有兩個集水板，兩個所述集水板在開口處共同固定連接有封板，兩個所述集水板內貫穿設置有水槽，兩個所述集水板的下端處固定連通有多個噴頭，兩個所述集水板的一側處均貫穿固定連通有進水管，所述水槽、多個噴頭以及進水管互通，所述冷卻塔塔體的內壁處固定連接有定位板，兩個所述集水板的另一端處均固定連接有定位裝置，所述定位板的側壁處固定連接有導向裝置。本技術具有方便清理疏通內部的多個噴頭的好處。

技術研發人員：張洋洋,張正堂,張魯魯,魏琳琳
受保護的技術使用者：山東宏遠制冷科技有限公司
技術研發日：20240517
技術公布日：2025/4/28
