本發明涉及石墨加熱器，更具體地說，本發明涉及一種精準循環控溫加熱裝置。

背景技術：

1、目前現有的加熱爐一般可對材料進行加熱，但升溫速率較低，不能實現快速的升/降加熱需求，以及高溫下上時間保溫的需求。

2、隨著科技的發展，科研人員在對材料的熱處理工藝上不斷探索，對試驗設備的功能也提出了更高的要求，要求設備能夠?qū)崿F(xiàn)快速升/降溫，2000℃或2500℃長時間加熱，在不同氣氛，真空環境，有氧環境下的多種加熱工況需求。

技術實現思路

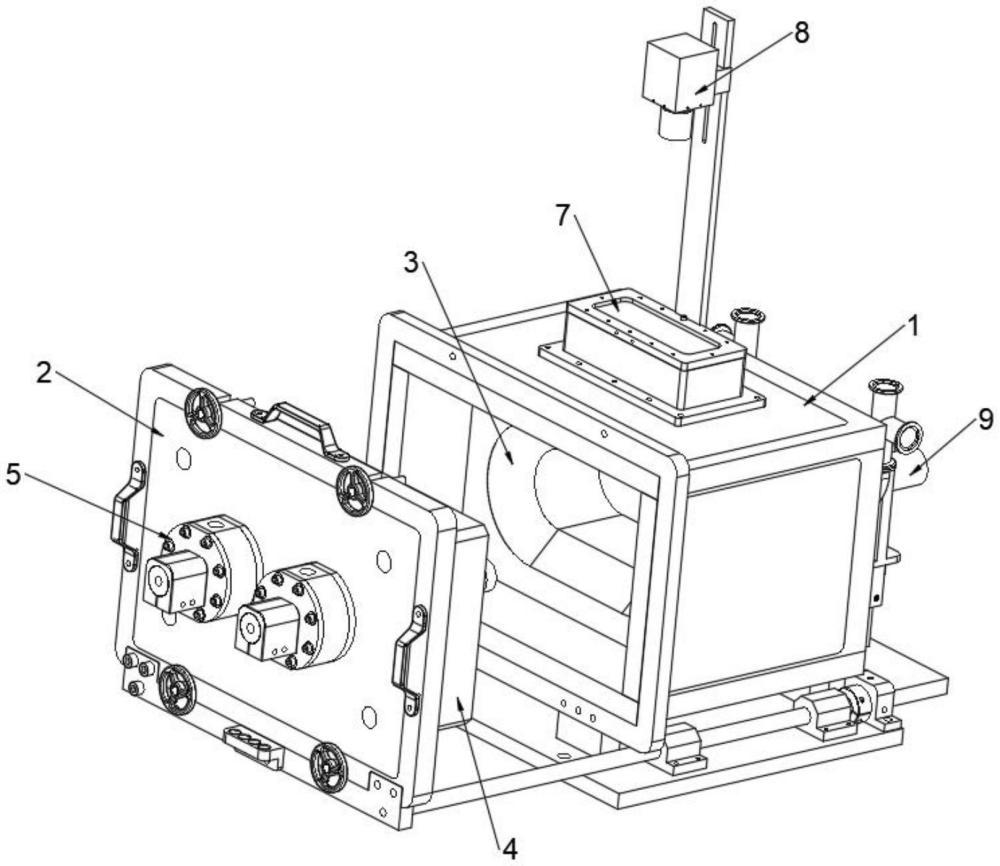

1、為實現上述目的，本發明提供如下技術方案：一種精準循環控溫加熱裝置，包括水冷腔體和與水冷腔體活動連接的水冷腔門，在水冷腔體內部安裝有內石墨保溫氈，在水冷腔門內側壁上安裝有外石墨保溫氈，在水冷腔門外壁上安裝有銅電極，銅電極內端貫穿水冷腔門和外石墨保溫氈，在銅電極位于外石墨保溫氈內側的端部安裝有石墨加熱器，石墨加熱器上設置有容納樣品的樣品槽，樣品槽處設置有間隔設置的鋸齒間隙。

2、在一個優選地實施方式中，所述水冷腔體頂部安裝有熱成像水冷窗組件，在熱成像水冷窗組件上方設置有熱成像元件，在水冷腔體的后側設置有紅外測溫儀。

3、在一個優選地實施方式中，所述石墨加熱器通過如下步驟制備：

4、步驟一，將帶有鋸齒間隙的普通石墨加熱器烘烤箱300度烘烤1小時；

5、步驟二，將石墨加熱器表面擦拭干凈后放入抗氧化涂料中密封浸泡3小時，將其取出自然晾干；

6、步驟三，將晾干后的石墨加熱器晾干靜置12小時后放置烘烤箱100攝氏度烘干1小時；

7、步驟四，烘干后的石墨加熱器進行二次抗氧化涂料中密封浸泡3小時，將其取出自然晾干后靜置12小時；

8、步驟五，烘干后的石墨加熱器進行二次抗氧化涂料中密封浸泡3小時，將其取出自然晾干后靜置12小時，獲得成品。

9、在一個優選地實施方式中，所述抗氧化涂料為滲透型石墨防氧化劑、石墨防氧化涂料或氮化硼離型噴劑中的一種。

10、本發明的技術效果和優點：

11、1、本發明通過對加熱器的特殊表面抗氧化處理工藝，使加熱器在有氧環境中依然可以長時間工作，提供穩定熱場，大大提高了加熱器的使用壽命；

12、2、本發明通過對加熱器結構的優化設計，使加熱裝置能夠達到更高的加熱溫度，獲得更穩定，更均勻的熱場區域。

技術特征：

1.一種精準循環控溫加熱裝置，包括水冷腔體和與水冷腔體活動連接的水冷腔門，在水冷腔體內部安裝有內石墨保溫氈，在水冷腔門內側壁上安裝有外石墨保溫氈，在水冷腔門外壁上安裝有銅電極，銅電極內端貫穿水冷腔門和外石墨保溫氈，其特征在于，在銅電極位于外石墨保溫氈內側的端部安裝有石墨加熱器，石墨加熱器上設置有容納樣品的樣品槽，樣品槽處設置有間隔設置的鋸齒間隙。

2.根據權利要求1所述的一種精準循環控溫加熱裝置，其特征在于，所述水冷腔體頂部安裝有熱成像水冷窗組件，在熱成像水冷窗組件上方設置有熱成像元件，在水冷腔體的后側設置有紅外測溫儀。

3.根據權利要求1所述的一種精準循環控溫加熱裝置，其特征在于，所述石墨加熱器通過如下步驟制備：

4.根據權利要求3所述的一種精準循環控溫加熱裝置，其特征在于，所述抗氧化涂料為滲透型石墨防氧化劑、石墨防氧化涂料或氮化硼離型噴劑中的一種。

技術總結
本發明公開了一種精準循環控溫加熱裝置，具體涉及石墨加熱器技術領域，包括水冷腔體和與水冷腔體活動連接的水冷腔門，在水冷腔體內部安裝有內石墨保溫氈，在水冷腔門內側壁上安裝有外石墨保溫氈，在水冷腔門外壁上安裝有銅電極，銅電極內端貫穿水冷腔門和外石墨保溫氈，在銅電極位于外石墨保溫氈內側的端部安裝有石墨加熱器，石墨加熱器上設置有容納樣品的樣品槽，樣品槽處設置有間隔設置的鋸齒間隙。本發明通過對加熱器的特殊表面抗氧化處理工藝，使加熱器在有氧環境中依然可以長時間工作，提供穩定熱場，大大提高了加熱器的使用壽命。

技術研發人員：唐丁,徐燈,孔垂盛,陳新
受保護的技術使用者：合肥原位科技有限公司
技術研發日：
技術公布日：2025/4/28
