本技術涉及石墨化箱爐，尤其涉及一種免工裝石墨化箱式爐。

背景技術：

1、負極材料是新能源動力電池的核心組成部分，隨著新能源汽車的蓬勃發展，負極材料產能跨越式增長。

2、箱式石墨化爐是近年發展得到的新?tīng)t型，由于箱式石墨化爐不需要坩堝，直接將原料放入箱體進行石墨化處理，充分利用了爐芯空間，因此裝爐量大幅提高，在石墨化爐中具有顯著優勢。

3、傳統的石墨化箱式爐在使用前組裝較為復雜，需要耗費大量的時間和人力，使得后續石墨化進程受到影響，大大降低了工作效率。

技術實現思路

1、（一）要解決的技術問題

2、為了解決現有技術的上述問題，本實用新型提供一種免工裝石墨化箱式爐，能夠更加便捷高效的對石墨化箱式爐進行安裝，簡化石墨化箱式爐的安裝步驟和流程，使安裝效率提高，從而提高工作效率。

3、（二）技術方案

4、為了達到上述目的，本實用新型采用的主要技術方案包括：

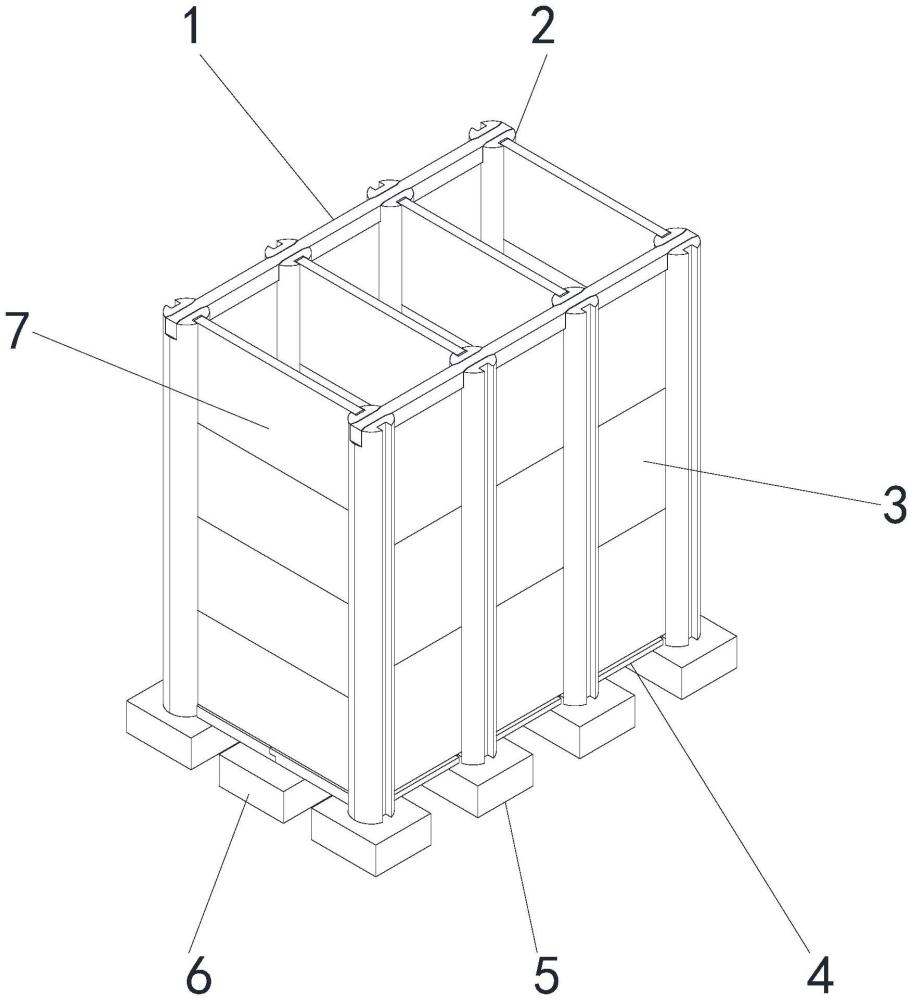

5、一種免工裝石墨化箱式爐，包括底板、支撐機構、縱向板和橫向板，所述底板的兩側均設置若干組所述支撐機構，所述底板一側的所述支撐機構均通過所述橫向板相互連接，所述底板一側的所述支撐機構通過所述縱向板與所述底板另一側的所述支撐機構相連接；

6、所述支撐機構包括立柱、墊塊與固定桿，所述立柱的底部設置有一所述墊塊，所述底板搭設于所述墊塊上部，所述立柱的兩側均設置有與所述縱向板相適配的第一安裝槽，所述縱向板的一側與一所述立柱上的所述第一安裝槽可拆卸連接，所述縱向板的另一側與另一所述立柱上的所述第一安裝槽可拆卸連接，所述立柱的兩端均設置有與所述橫向板相適配的第二安裝槽，所述橫向板的一側與一所述立柱上的第二安裝槽可拆卸連接，所述橫向板的另一側與另一所述立柱上的第二安裝槽可拆卸連接，靠近所述橫向板一側的立柱頂部均設置有一雙向燕尾槽，所述固定桿上設置有若干個與所述雙向燕尾槽相適配的卡槽，所述固定桿通過所述卡槽與所述立柱可拆卸連接。

7、進一步的，還包括若干個蓋板，所述蓋板鋪設于所述縱向板與所述固定桿的頂面。

8、進一步的，所述底板包括若干組承載組件，所述縱向板與所述橫向板均搭設于所述承載組件上方，所述承載組件之間相互連接；

9、所述承載組件包括兩塊承載板，所述縱向板下方相對設置有一所述承載板，所述承載板上均設置有搭槽，一所述承載板上的搭槽搭設于另一所述承載板的搭槽上，所述橫向板與所述縱向板均壓設于所述承載板上方。

10、進一步的，所述承載板靠近所述立柱的兩側均設置有圓弧切口，一所述立柱插設于一所述圓弧切口內部。

11、進一步的，所述縱向板由若干塊相同大小的導電板組成。

12、進一步的，所述橫向板由若干塊相同大小的擋板組成。

13、（三）有益效果

14、本實用新型的有益效果是：在實際生產使用過程中當需要對石墨化箱式爐進行組裝時，操作人員將縱向板逐一插入立柱上的第一安裝槽內部，使立柱的一側之間通過縱向板相連接，隨后將橫向板逐一插入立柱上的第二安裝槽內部，使立柱的另一側之間通過橫向板相連接，并使橫向板與縱向板均壓設于底板上方，令箱式爐呈現分隔狀的箱體狀態，當縱向板與橫向板均安裝完成后，操作人員將固定桿上的卡槽逐一對準立柱上的雙向燕尾槽，使固定桿在雙向燕尾槽與卡槽的配合下對立柱之間進行固定，從而使箱式爐安裝更加穩定，并且在使用時，可根據所需要的裝箱量增加底板、支撐機構、縱向板和橫向板，提高箱式爐的利用率，由此能夠更加便捷高效的對石墨化箱式爐進行安裝，簡化石墨化箱式爐的安裝步驟和流程，使安裝效率提高，從而提高工作效率。

技術特征：

1.一種免工裝石墨化箱式爐，其特征在于：包括底板、支撐機構、縱向板和橫向板，所述底板的兩側均設置若干組所述支撐機構，所述底板一側的所述支撐機構均通過所述橫向板相互連接，所述底板一側的所述支撐機構通過所述縱向板與所述底板另一側的所述支撐機構相連接；

2.如權利要求1所述的免工裝石墨化箱式爐，其特征在于：還包括若干個蓋板，所述蓋板鋪設于所述縱向板與所述固定桿的頂面。

3.如權利要求1所述的免工裝石墨化箱式爐，其特征在于：所述底板包括若干組承載組件，所述縱向板與所述橫向板均搭設于所述承載組件上方，所述承載組件之間相互連接；

4.如權利要求3所述的免工裝石墨化箱式爐，其特征在于：所述承載板靠近所述立柱的兩側均設置有圓弧切口，一所述立柱插設于一所述圓弧切口內部。

5.如權利要求1所述的免工裝石墨化箱式爐，其特征在于：所述縱向板由若干塊相同大小的導電板組成。

6.如權利要求1所述的免工裝石墨化箱式爐，其特征在于：所述橫向板由若干塊相同大小的擋板組成。

技術總結
本技術涉及一種免工裝石墨化箱式爐，在實際生產使用過程中當需要對石墨化箱式爐進行組裝時，操作人員將縱向板逐一插入立柱上的第一安裝槽內部，使立柱的一側之間通過縱向板相連接，隨后將橫向板逐一插入立柱上的第二安裝槽內部，使立柱的另一側之間通過橫向板相連接，并使橫向板與縱向板均壓設于底板上方，令箱式爐呈現分隔狀的箱體狀態，當縱向板與橫向板均安裝完成后，操作人員將固定桿上的卡槽逐一對準立柱上的雙向燕尾槽，使固定桿在雙向燕尾槽與卡槽的配合下對立柱之間進行固定，從而使箱式爐安裝更加穩定，由此能夠更加便捷高效的對石墨化箱式爐進行安裝，簡化石墨化箱式爐的安裝步驟和流程，使安裝效率提高，從而提高工作效率。

技術研發人員：王人杰,張強
受保護的技術使用者：福建科達新能源科技有限公司
技術研發日：20240620
技術公布日：2025/4/28
