本發明涉及空氣調節，尤其是涉及一種空調器。

背景技術：

1、相關技術中，為滿足空調器在不同工作模式下的送風要求，在空調器的主出風口的上下兩側分別設置上出風口、下出風口。然而，由于氣流主要從主出風口吹出至室內，從上出風口、下出風口吹出的風量較少，影響了空調器在制冷/制熱模式下的舒適性。因此，有待改進。

技術實現思路

1、本發明旨在至少解決現有技術中存在的技術問題之一。為此，本發明的一個目的在于提出一種空調器，該空調器通過設置上導流器與下導流器，上導流器用于將氣流向上引導至上出風口，可以提升上出風口的出風量，由此有利于提升空調器在制冷模式下的舒適性；下導流器用于將氣流向下引導至下出風口，可以提升下出風口的出風量，由此有利于提升空調器在制熱模式下的舒適性。

2、根據本發明實施例的空調器，包括：機殼組件，形成有出風通道、進風結構以及出風結構，所述出風結構包括由上向下依次設置的上出風口、主出風口以及下出風口，其中所述主出風口為至少一個；上導流器和下導流器，設于所述出風通道內，所述上導流器位于所述上出風口的下方且鄰近所述上出風口，所述上導流器用于將氣流向上引導至所述上出風口，所述下導流器位于所述下出風口的上方且鄰近所述下出風口，所述下導流器用于將氣流向下引導至所述下出風口；換熱送風組件，設于所述機殼組件內且包括換熱器部件以及風機部件，所述換熱送風組件位于所述出風通道的上游側。

3、根據本發明實施例的空調器，通過設置上導流器與下導流器，且使上導流器位于上出風口下方且鄰近上出風口，下導流器位于下出風口的上方且鄰近下出風口，上導流器用于將氣流向上引導至上出風口，可以提升上出風口的出風量，由此有利于提升空調器在制冷模式下的舒適性；下導流器用于將氣流向下引導至下出風口，可以提升下出風口的出風量，由此有利于提升空調器在制熱模式下的舒適性。

4、根據本發明的一些實施例，所述上導流器包括至少一個上導流板，所述上導流板的至少部分朝向上延伸。

5、根據本發明一些可選的實施例，所述風機部件包括風輪，所述風輪的轉動方向的切線方向為轉動切線方向，至少一個所述上導流板與位于轉動切線方向上的所述主出風口相對。

6、根據本發明一些可選的實施例，所述上導流板包括第一導流板和第二導流板，所述第二導流板連接在所述第一導流板的上側，所述第一導流板沿水平方向延伸，所述第二導流板朝向上延伸。

7、根據本發明一些可選的實施例，所述第二導流板包括第一導流部和第二導流部，所述第二導流部連接在所述第一導流部的上側，所述第一導流部連接在所述第一導流板與所述第二導流部之間，所述第一導流部朝向上傾斜延伸，所述第二導流部沿豎直方向延伸。

8、根據本發明一些可選的實施例，所述第一導流部呈弧形向上延伸。

9、根據本發明一些可選的實施例，所述上導流器包括間隔設置的多個所述上導流板，相鄰兩個所述上導流板之間限定出上導流通道，多個所述上導流板的所述第一導流板沿上下方向間隔排布，多個所述上導流板的所述第二導流板沿左右方向間隔排布。

10、根據本發明一些可選的實施例，所述下導流器包括至少一個下導流板，所述下導流板的至少部分傾斜向下延伸。

11、根據本發明一些可選的實施例，所述下導流板的導流面呈上大下小的錐形面。

12、根據本發明一些可選的實施例，所述下導流器包括多個沿所述出風通道的周向排布的所述下導流板。

13、根據本發明的一些實施例，所述上導流器可拆卸；和/或，所述下導流器可拆卸。

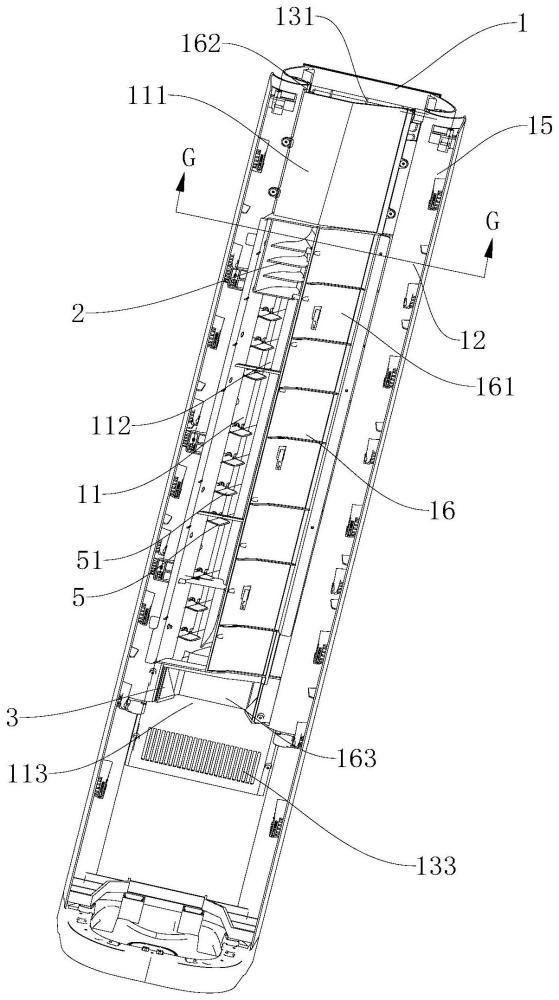

14、根據本發明的一些實施例，所述機殼組件包括前面板、前面框以及出風框，所述前面板設于所述前面框的前側且與所述前面板之間限定出所述主出風口，所述前面框上形成有所述下出風口，所述機殼組件的頂部形成有所述上出風口，所述出風框與所述前面框連接且與所述前面框之間限定出所述出風通道，所述上導流器安裝于所述出風框和/或所述前面框，所述下導流器安裝于所述出風框和/或所述前面框。

15、根據本發明一些可選的實施例，所述出風通道包括由上向下依次設置的上出風通道、主出風通道以及下出風通道，所述主出風通道與所述換熱送風組件相對，所述上出風口與所述上出風通道相對且連通，所述主出風口與所述主出風通道相對且連通，所述下出風口與所述下出風通道相對且連通；其中，所述上導流器的最下端不高于所述主出風通道的最上端且用于將所述主出風通道內的氣流向上引導至所述上出風通道，所述下導流器的最上端不低于所述主出風通道的最下端且用于將所述主出風通道內的氣流向下引導至所述下出風通道。

16、根據本發明一些可選的實施例，所述上導流器的至少部分所述主出風通道內，所述下導流器的至少部分所述主出風通道內。

17、根據本發明一些可選的實施例，在水平方向上，所述上導流器位于所述主出風通道的中部。

18、根據本發明一些可選的實施例，所述出風框包括主出風框、上出風框以及下出風框，所述上出風框和所述下出風框分別連接在所述主出風框的上下兩側，所述主出風框內限定出主出風通道，所述上出風框內限定出所述上出風通道，所述下出風框內限定出下出風通道；其中，所述上導流器安裝于所述主出風框，所述下導流器安裝于所述前面框。

19、根據本發明一些可選的實施例，所述上導流器與所述主出風框通過緊固件連接。

20、根據本發明一些可選的實施例，所述下導流器與所述前面框卡接；所述下導流器的底部與所述前面框卡接，所述下導流器的側邊夾設在所述前面框與所述下出風框之間以對所述下導流器限位。

21、根據本發明一些可選的實施例，所述主出風口為左右間隔設置的兩個，所述機殼組件還包括分流板，所述分流板設于所述前面框與所述出風框之間且位于兩個所述主出風口之間，所述分流板包括左右排布的左分流部與右分流部。

22、根據本發明一些可選的實施例，所述分流板的頂部形成有第一上導流面，所述第一上導流面在由后至前的方向上朝向上傾斜延伸；所述分流板的底部形成有第一下導流面，所述第一下導流面在由后至前的方向上朝向下傾斜延伸。

23、根據本發明一些可選的實施例，所述主出風口處設有用于打開和關閉所述主出風口的導風板，所述導風板上形成有多個散風孔；所述空調器具有無風感模式，在所述無風感模式下，所述導風板關閉所述主出風口。

24、根據本發明一些可選的實施例，空調器還包括百葉機構，所述百葉機構設于所述出風通道內且位于所述上導流器與所述下導流器之間，所述百葉機構包括多個沿上下方向間隔設置的橫百葉，所述橫百葉可上下擺動，所述空調器具有第一工作模式和第二工作模式；在所述第一工作模式下，所述空調器處在制冷狀態且所述橫百葉向上傾斜設置；在所述第二工作模式下，所述空調器處在制熱狀態且所述橫百葉向下傾斜設置。

25、根據本發明一些可選的實施例，空調器還包括上開關門和下開關門，所述上開關門可運動地設于所述機殼組件的上端，以用于打開和關閉所述上出風口，所述下開關門可運動地設于所述機殼組件的下端，以用于打開和關閉所述下出風口，所述空調器具有第三工作模式和第四工作模式；在所述第三工作模式下，所述空調器處在制冷狀態、所述上開關門打開所述上出風口且所述下開關門關閉所述下出風口；在所述第四工作模式下，所述空調器處在制熱狀態、所述上開關門關閉所述上出風口且所述下開關門打開所述下出風口。

26、本發明的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本發明的實踐了解到。
