本技術涉及紙管烘干，具體涉及一種立式dty紙管的運送烘干系統。

背景技術：

1、紙管，由紙張制作而成的管狀物體，用于纏繞薄膜或線纜的中心管狀結構，紙管在進行上膠、卷管、切分過程中內部易積存水分，進而需要通過紙管烘干機對制作出來的紙管進行烘干。

2、經檢索，公告號為cn214892290u的一種立式dty紙管的運送烘干系統，包括烘干機構和夾持機構，所述烘干機構包括用于烘干的烘干箱、設置在所述烘干箱頂部的放置盒、安裝在所述放置盒內壁頂部的風機、設置在所述放置盒內部用于加熱的電加熱絲。

3、但是，現有的立式dty紙管的運送烘干系統在使用時存在一定弊端，該烘干裝置雖然能夠對多個紙管本體進行烘干，但是引風罩難以對多個紙管本體的任意部位進行烘干，進而可能會存在烘干死角，進而難以提高多個紙管的烘干效率和烘干效果。

技術實現思路

1、鑒于上述現有立式dty紙管的運送烘干系統存在的問題，提出了本實用新型。

2、因此，本實用新型目的是提供一種立式dty紙管的運送烘干系統，解決了該烘干裝置雖然能夠對多個紙管本體進行烘干，但是引風罩難以對多個紙管本體的任意部位進行烘干，進而可能會存在烘干死角，進而難以提高多個紙管的烘干效率和烘干效果的問題。

3、為了實現上述目的，本實用新型提供如下技術方案：

4、一種立式dty紙管的運送烘干系統，包括烘干箱和多個導向板，所述烘干箱的一側內部固定套接有進料管，每個所述導向板均固定傾斜設置于烘干箱的內壁，上方所述導向板的頂部貼合設置有多個紙管本體，所述進料管的出口設置于上方導向板的一側，所述烘干箱的背面固定設置有熱風機，所述熱風機的出氣端固定連通有三通管，所述三通管的兩端均固定連通有兩個導管，所述烘干箱的側壁固定設置有有兩個空心板，每個所述導管的一端均固定套接于對應空心板的內部，所述烘干箱的兩側內部固定套接有多個烘干管，每個所述烘干管的一端均固定套接于對應空心板的內部，每個所述烘干管的另一端均設置于相鄰導向板的一側。

5、優選的，每個所述導向板的頂部均固定設置有兩個第一限位板，每個所述紙管本體的兩端均與對應第一限位板的側壁相貼合，每兩個相鄰的所述第一限位板之間均固定設置有第二限位板，每個所述紙管本體的外壁均與對應第二限位板的側壁相貼合。

6、優選的，每個所述空心板的一側內部均固定套接有密封膠圈，兩個所述導管的一端分別貫穿至對應密封膠圈的內部并與對應的密封膠圈固定連接。

7、優選的，所述烘干箱的上方內部開設有兩個散熱口，每個所述散熱口的內壁均固定設置有過濾網。

8、優選的，每個所述導向板的內部均開設有多個通孔。

9、優選的，所述烘干箱的下方內部開設有出料口，下方所述導向板設置于出料口的正上方，下方所述導向板寬度小于出料口長度。

10、在上述技術方案中，本實用新型提供的技術效果和優點：

11、1、本實用新型，通過設置的多個導向板和多個烘干管，將多個紙管本體依次經進料管投放于上方導向板的頂部，保證多個紙管本體之間具有一定間距，紙管本體經多個導向板會持續進行滾動，啟動熱風機，熱風機能夠將熱風輸送至兩個空心板內部，兩個空心板內部氣壓增大，進而多個烘干管能夠對將熱風順利噴至紙管本體外部，進而實現了多個紙管本體的無死角烘干，提高了烘干效率和烘干效果。

12、2、本實用新型，通過設置的第一限位板和第二限位板，多個紙管本體均與對應的第一限位板和第二限位板相貼合，進而能夠對多個紙管本體的橫向運動和縱向運動進行限位，多個紙管本體與第一限位板和第二限位板之間存在一定摩擦，進而保證多個紙管本體進入下一個導向板時具有較小動能，從而能夠保證多個紙管本體能夠在多個導向板的頂部持續滾動。

13、3、本實用新型，通過設置的密封膠圈，兩個密封膠圈分別固定套設于對應空心板的內部，兩個導管的一端分別貫穿至對應密封膠圈的內部并與對應的密封膠圈固定連接，從而能夠提高兩個導管與空心板連通的密封性，防止導管與對應空心板的連接處漏氣。

技術特征：

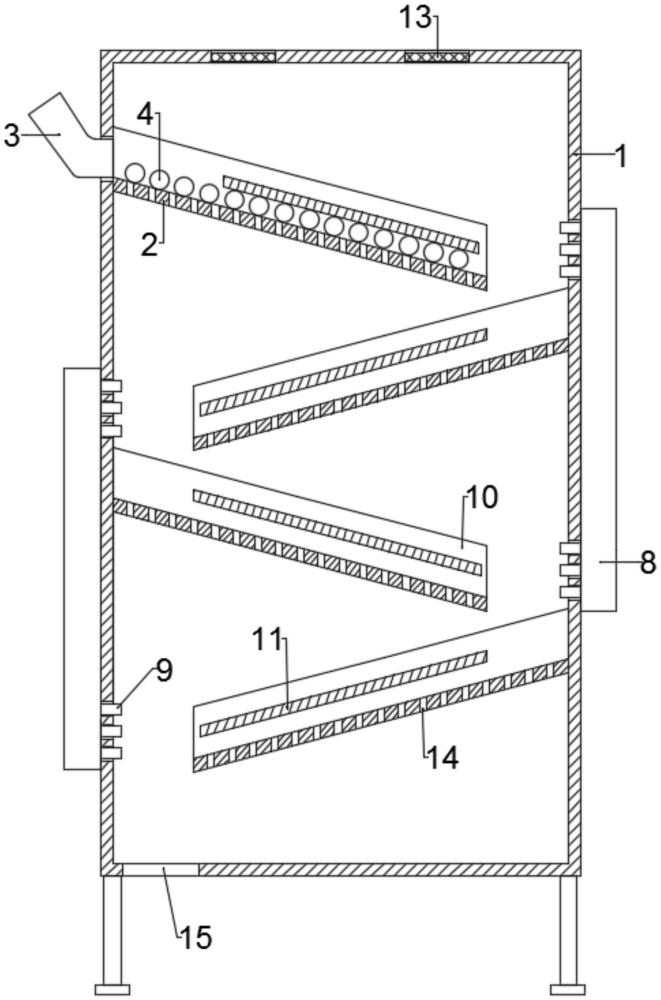

1.一種立式dty紙管的運送烘干系統，包括烘干箱(1)和多個導向板(2)，其特征在于，所述烘干箱(1)的一側內部固定套接有進料管(3)，每個所述導向板(2)均固定傾斜設置于烘干箱(1)的內壁，上方所述導向板(2)的頂部貼合設置有多個紙管本體(4)，所述進料管(3)的出口設置于上方導向板(2)的一側，所述烘干箱(1)的背面固定設置有熱風機(5)，所述熱風機(5)的出氣端固定連通有三通管(6)，所述三通管(6)的兩端均固定連通有兩個導管(7)，所述烘干箱(1)的側壁固定設置有有兩個空心板(8)，每個所述導管(7)的一端均固定套接于對應空心板(8)的內部，所述烘干箱(1)的兩側內部固定套接有多個烘干管(9)，每個所述烘干管(9)的一端均固定套接于對應空心板(8)的內部，每個所述烘干管(9)的另一端均設置于相鄰導向板(2)的一側。

2.根據權利要求1所述的一種立式dty紙管的運送烘干系統，其特征在于，每個所述導向板(2)的頂部均固定設置有兩個第一限位板(10)，每個所述紙管本體(4)的兩端均與對應第一限位板(10)的側壁相貼合，每兩個相鄰的所述第一限位板(10)之間均固定設置有第二限位板(11)，每個所述紙管本體(4)的外壁均與對應第二限位板(11)的側壁相貼合。

3.根據權利要求1所述的一種立式dty紙管的運送烘干系統，其特征在于，每個所述空心板(8)的一側內部均固定套接有密封膠圈(12)，兩個所述導管(7)的一端分別貫穿至對應密封膠圈(12)的內部并與對應的密封膠圈(12)固定連接。

4.根據權利要求1所述的一種立式dty紙管的運送烘干系統，其特征在于，所述烘干箱(1)的上方內部開設有兩個散熱口，每個所述散熱口的內壁均固定設置有過濾網(13)。

5.根據權利要求1所述的一種立式dty紙管的運送烘干系統，其特征在于，每個所述導向板(2)的內部均開設有多個通孔(14)。

6.根據權利要求2所述的一種立式dty紙管的運送烘干系統，其特征在于，所述烘干箱(1)的下方內部開設有出料口(15)，下方所述導向板(2)設置于出料口(15)的正上方，下方所述導向板(2)寬度小于出料口(15)長度。

技術總結
本技術公開了一種立式DTY紙管的運送烘干系統，涉及紙管烘干技術領域，包括烘干箱和多個導向板，每個所述導向板均固定傾斜設置于烘干箱的內壁，上方所述導向板的頂部貼合設置有多個紙管本體，所述烘干箱的背面固定設置有熱風機。本技術通過設置的多個導向板和多個烘干管，將多個紙管本體依次經進料管投放于上方導向板的頂部，保證多個紙管本體之間具有一定間距，紙管本體經多個導向板會持續進行滾動，啟動熱風機，熱風機能夠將熱風輸送至兩個空心板內部，兩個空心板內部氣壓增大，進而多個烘干管能夠對將熱風順利噴至紙管本體外部，進而實現了多個紙管本體的無死角烘干，提高了烘干效率和烘干效果。

技術研發人員：鄭佳東,呂成慧,袁曉偉,費富強
受保護的技術使用者：杭州如億工貿有限公司
技術研發日：20240617
技術公布日：2025/4/28
