本技術涉及針織布加工，具體為一種針織布烘干裝置。

背景技術：

1、針織面料即是利用織針將紗線彎曲成圈并相互串套而形成的織物，針織面料與梭織面料的不同之處在于紗線在織物中的形態不同，針織分為緯編和經編，針織面料廣泛應用于服裝面料及里料，家紡等產品中，受到廣大消費者的喜愛，在其生產結束后需要對其表面進行烘干。

2、然而現有的針織布烘干裝置在使用過程中不便于對針織布的表面進行除塵，致使烘干過后針織布的表面仍粘附有灰塵與毛屑，影響到針織布的美觀程度與質量。

技術實現思路

1、本實用新型的目的在于提供一種針織布烘干裝置，具備能夠在烘干前對針織布進行除塵處理的優點，解決了目前針織布烘干時表面容易存有灰塵的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種針織布烘干裝置，包括底座，所述底座表面設置有除塵機構和烘干機構；

3、所述除塵機構包括處理殼，所述處理殼表面固定有驅動電機，所述驅動電機輸出軸貫穿處理殼并固定有往復絲桿，所述往復絲桿表面螺紋連接有滑座，所述滑座下方設置有三個毛刷板，多個所述毛刷板之間固定有連接板，所述毛刷板底部固定有吸塵管，所述吸塵管頂部貫穿毛刷板并連通有連接管，所述連接管一端連通有波紋管，所述處理殼表面固定有吸塵殼，所述吸塵殼表面固定有抽風機，所述底座頂部固定有兩個第一側板，兩側所述第一側板之間滑動連接有鐵板，所述處理殼頂部固定有靜電發生器。

4、作為本實用新型的一種針織布烘干裝置優選的，所述烘干機構包括熱風機和固定板，所述固定板數量為兩個，所述固定板固定于底座頂部，所述熱風機一端連通有烘干管，所述烘干管表面貫穿固定板，所述烘干管底部設有多個通風口。

5、作為本實用新型的一種針織布烘干裝置優選的，所述固定板一側設置有安裝架，所述安裝架與底座頂部固定連接，所述安裝架表面上下兩側均固定有u形殼，所述u形殼內壁轉動連接有導熱輥，所述導熱輥內壁固定有電熱管。

6、作為本實用新型的一種針織布烘干裝置優選的，所述鐵板頂部固定有卡塊，所述第一側板表面螺紋貫穿有旋鈕，卡塊表面開設有配合旋鈕使用的定位孔。

7、作為本實用新型的一種針織布烘干裝置優選的，所述底座頂部固定有多個第二側板，所述第二側板表面轉動連接有兩個導向輥。

8、作為本實用新型的一種針織布烘干裝置優選的，所述處理殼內壁固定有兩個導向桿，所述導向桿表面滑動連接有多個滑套，所述滑套底板與兩側毛刷板頂部固定連接，所述導向桿貫穿滑座。

9、作為本實用新型的一種針織布烘干裝置優選的，所述吸塵殼內壁固定有濾網，所述吸塵殼頂部鉸接有封閉門，所述封閉門表面固定有密封圈。

10、與現有技術相比，本實用新型的有益效果如下：

11、本實用新型通過除塵機構的設置，使針織布烘干前可以得到除塵處理，在針織布輸送時，針織布表面會與毛刷板表面毛刷接觸，此時驅動電機會處于工作狀態，使往復絲桿產生旋轉，而滑座則能夠受到螺紋影響在往復絲桿表面進行往復移動，在往復運動中毛刷板可以覆蓋更大的針織布表面區域，通過多次掃過針織布表面，對灰塵進行逐層清理，相對于靜止的毛刷，往復移動時，毛刷纖維與針織布表面之間的摩擦作用力更強，對于粘附較緊的灰塵有較好的清除效果，而在毛刷板刷掃的過程中，抽風機會處于工作狀態，使吸塵殼內部能夠產生負壓，從而使吸塵管能夠吸附針織布表面揚起的灰塵，并由連接管和可伸縮的波紋管導入至吸塵殼內部，經過毛刷板刷掃后的針織布能夠被輸送至鐵板下方，鐵板經過靜電發生器充電形成靜電場，當針織布從鐵板下方通過時，由于靜電感應作用，針織布上的灰塵顆粒會帶有與鐵板相反的電荷，并被鐵板吸引而離開針織布表面，從而提高針織布受到的除塵效果，保證烘干后的產品質量。

技術特征：

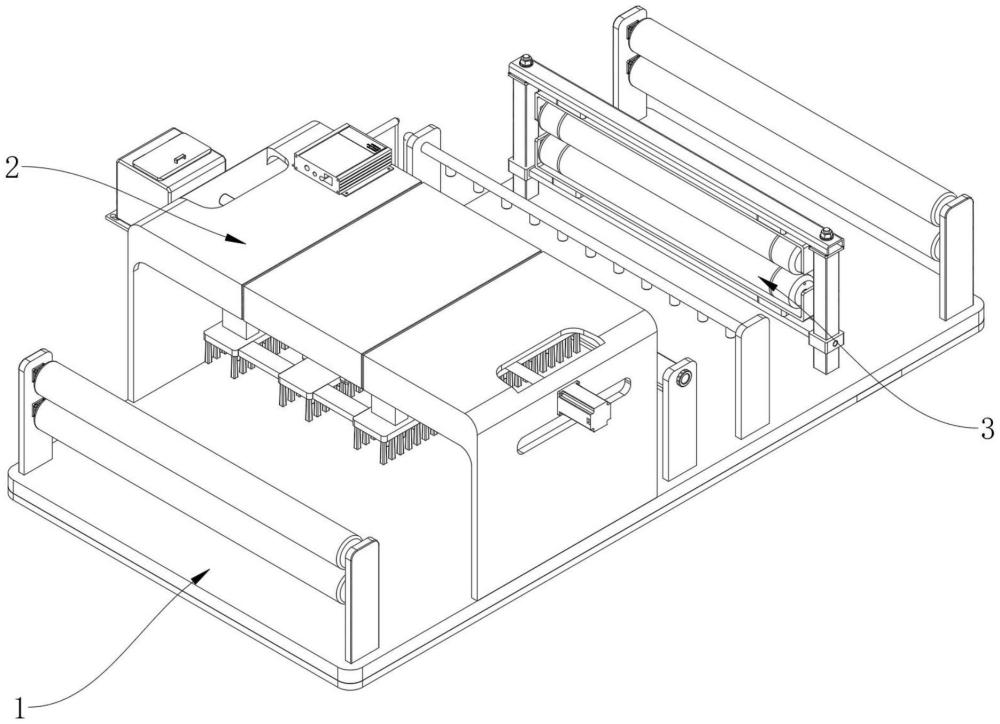

1.一種針織布烘干裝置，包括底座(1)，其特征在于：所述底座(1)表面設置有除塵機構(2)和烘干機構(3)；

2.根據權利要求1所述的一種針織布烘干裝置，其特征在于：所述烘干機構(3)包括熱風機(301)和固定板(302)，所述固定板(302)數量為兩個，所述固定板(302)固定于底座(1)頂部，所述熱風機(301)一端連通有烘干管(303)，所述烘干管(303)表面貫穿固定板(302)，所述烘干管(303)底部設有多個通風口。

3.根據權利要求2所述的一種針織布烘干裝置，其特征在于：所述固定板(302)一側設置有安裝架(304)，所述安裝架(304)與底座(1)頂部固定連接，所述安裝架(304)表面上下兩側均固定有u形殼(305)，所述u形殼(305)內壁轉動連接有導熱輥(306)，所述導熱輥(306)內壁固定有電熱管(307)。

4.根據權利要求1所述的一種針織布烘干裝置，其特征在于：所述鐵板(214)頂部固定有卡塊，所述第一側板(212)表面螺紋貫穿有旋鈕(215)，卡塊表面開設有配合旋鈕(215)使用的定位孔。

5.根據權利要求1所述的一種針織布烘干裝置，其特征在于：所述底座(1)頂部固定有多個第二側板(216)，所述第二側板(216)表面轉動連接有兩個導向輥(221)。

6.根據權利要求1所述的一種針織布烘干裝置，其特征在于：所述處理殼(201)內壁固定有兩個導向桿(217)，所述導向桿(217)表面滑動連接有多個滑套(218)，所述滑套(218)底板與兩側毛刷板(205)頂部固定連接，所述導向桿(217)貫穿滑座(204)。

7.根據權利要求1所述的一種針織布烘干裝置，其特征在于：所述吸塵殼(209)內壁固定有濾網(219)，所述吸塵殼(209)頂部鉸接有封閉門(220)，所述封閉門(220)表面固定有密封圈。

技術總結
本技術公開了一種針織布烘干裝置，包括底座，所述底座表面設置有除塵機構和烘干機構；所述除塵機構包括處理殼，所述處理殼表面固定有驅動電機，所述驅動電機輸出軸貫穿處理殼并固定有往復絲桿，所述往復絲桿表面螺紋連接有滑座，所述滑座下方設置有三個毛刷板，多個所述毛刷板之間固定有連接板，所述毛刷板底部固定有吸塵管，所述吸塵管頂部貫穿毛刷板并連通有連接管，所述連接管一端連通有波紋管，所述處理殼表面固定有吸塵殼，所述吸塵殼表面固定有抽風機，所述底座頂部固定有兩個第一側板。本技術具備能夠在烘干前對針織布進行除塵處理的優點，解決了目前針織布烘干時表面容易存有灰塵的問題。

技術研發人員：司光柯
受保護的技術使用者：金華市億彩染整有限公司
技術研發日：20240629
技術公布日：2025/4/28
