本技術涉及直膨式空調機組，具體是一種直膨式空調機組。

背景技術：

1、直膨式空調機組包含多種形式的空調產品，如單元式空調機、天花空調機、吊頂式風管機、多聯機、屋頂式空調機，還包括：除濕機、精密空調機，直膨式空調機組就是機組本身自帶壓縮機，因其制冷系統中液態制冷劑在其蒸發器盤管內直接蒸發實現對盤管外的空氣吸熱而制冷。

2、中國專利公開了一種全新風直膨式空調機組，（授權公告號cn215175647u），該專利技術所述冷卻箱的內部安裝有隔溫水箱，且隔溫水箱與冷卻箱固定連接，所述隔溫水箱與冷卻箱之間設置有隔熱材料，且隔溫水箱與冷卻箱均與隔熱材料貼合，所述冷卻箱的前端面上安裝有給排水管，且給排水管與冷卻箱固定連接，所述給排水管與隔溫水箱連通，所述隔溫水箱的內部設置有冷卻水，所述冷卻箱的下方安裝有工作箱，且工作箱與冷卻箱固定連接，所述冷卻箱的內部設置有空氣處理室，且空氣處理室與冷卻箱設置為一體結構，所述空氣處理室的內部安裝有空氣濾芯，所述空氣濾芯與冷卻箱固定連接，但是，上述直膨式空調機組的做功部分與進排氣部分為一體結構，做功部分工作過程震動導致箱體共振產生的噪音較大，影響室內的安靜度。因此，本領域技術人員提供了一種直膨式空調機組，以解決上述背景技術中提出的問題。

技術實現思路

1、本實用新型的目的在于提供一種直膨式空調機組，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種直膨式空調機組，包括進排氣箱、安裝罩殼、定位板、進氣管、過濾板、蒸發器、風機、排氣管，所述安裝罩殼位于進排氣箱的下側位置處，所述定位板位于安裝罩殼的兩側下端位置處，所述進氣管位于進排氣箱的一側位置處，所述過濾板位于進排氣箱的內部臨近進氣管的位置處，所述蒸發器位于進排氣箱的內部臨近蒸發器的位置處，所述風機位于進排氣箱的內部另一端位置處，所述排氣管位于進排氣箱的另一側位置處，所述安裝罩殼的內部外端位置處安裝有調節構件，所述調節構件的內端安裝有工作箱，所述工作箱的上側一端位置處設置有第一軟管，所述工作箱的上側另一端位置處設置有第二軟管。

4、作為本實用新型再進一步的方案：所述工作箱包括承載箱，所述承載箱的下側設置有橡膠墊，所述承載箱的內部一端位置處安裝有壓縮機，所述壓縮機的一端設置有第一導管，所述第一導管的一端安裝有冷凝器，所述冷凝器的一端設置有第二導管，所述第二導管的一端設置有液箱。

5、作為本實用新型再進一步的方案：所述調節構件包括第一固定板，所述第一固定板的上側安裝有貫穿式絲桿電機，所述貫穿式絲桿電機的內部設置有絲桿，所述絲桿的下側設置有外桿，所述外桿的內部設置有內桿，所述內桿的下側設置有第二固定板，所述內桿的外側設置有彈簧。

6、作為本實用新型再進一步的方案：所述進氣管的輸出端與進排氣箱的輸入端相貫通，所述進排氣箱的輸出端與風機的輸出端相貫通，所述風機的輸出端與排氣管的輸入端相貫通。

7、作為本實用新型再進一步的方案：所述工作箱的輸出端與第二軟管的輸入端相貫通，所述第二軟管的輸出端與蒸發器的輸入端相貫通，所述蒸發器的輸出端與第一軟管的輸入端相貫通，所述第一軟管的輸出端與工作箱的輸入端相貫通。

8、作為本實用新型再進一步的方案：所述第一軟管的輸出端與壓縮機的輸入端相貫通，所述壓縮機的輸出端與第一導管的輸入端相貫通，所述第一導管的輸出端與冷凝器的輸入端相貫通，所述冷凝器的輸出端與第二導管的輸入端相貫通，所述第二導管的輸出端與液箱的輸入端相貫通，所述液箱的輸出端與第二軟管的輸入端相貫通。

9、作為本實用新型再進一步的方案：所述第一固定板的外端固定于安裝罩殼的內側位置處，所述第二固定板的內端固定于工作箱的外側位置處，所述絲桿的上端滑動于第一固定板的內部位置處，所述絲桿通過貫穿式絲桿電機滑動于第一固定板的內部位置處，所述內桿的上端滑動于外桿的內部位置處。

10、與現有技術相比，本實用新型的有益效果是：本實用新型一種直膨式空調機組通過調節構件推動工作箱下移，把工作箱的下側壓到地面，且工作箱與安裝罩殼為分體結構，避免工作箱工作過程產生的震動傳導到安裝罩殼上產生共振，降低工作過程產生的噪音，提高室內的安靜度。

技術特征：

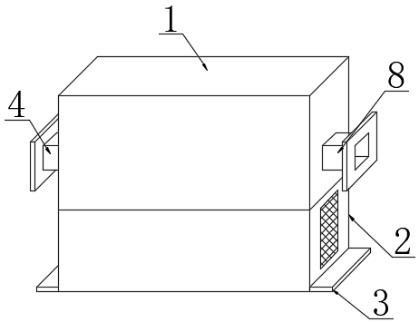

1.一種直膨式空調機組，包括進排氣箱（1）、安裝罩殼（2）、定位板（3）、進氣管（4）、過濾板（5）、蒸發器（6）、風機（7）、排氣管（8），所述安裝罩殼（2）位于進排氣箱（1）的下側位置處，所述定位板（3）位于安裝罩殼（2）的兩側下端位置處，所述進氣管（4）位于進排氣箱（1）的一側位置處，所述過濾板（5）位于進排氣箱（1）的內部臨近進氣管（4）的位置處，所述蒸發器（6）位于進排氣箱（1）的內部臨近蒸發器（6）的位置處，所述風機（7）位于進排氣箱（1）的內部另一端位置處，所述排氣管（8）位于進排氣箱（1）的另一側位置處，其特征在于，所述安裝罩殼（2）的內部外端位置處安裝有調節構件（9），所述調節構件（9）的內端安裝有工作箱（10），所述工作箱（10）的上側一端位置處設置有第一軟管（11），所述工作箱（10）的上側另一端位置處設置有第二軟管（12）。

2.根據權利要求1所述的一種直膨式空調機組，其特征在于，所述工作箱（10）包括承載箱（13），所述承載箱（13）的下側設置有橡膠墊（14），所述承載箱（13）的內部一端位置處安裝有壓縮機（15），所述壓縮機（15）的一端設置有第一導管（16），所述第一導管（16）的一端安裝有冷凝器（17），所述冷凝器（17）的一端設置有第二導管（18），所述第二導管（18）的一端設置有液箱（19）。

3.根據權利要求1所述的一種直膨式空調機組，其特征在于，所述調節構件（9）包括第一固定板（20），所述第一固定板（20）的上側安裝有貫穿式絲桿電機（21），所述貫穿式絲桿電機（21）的內部設置有絲桿（22），所述絲桿（22）的下側設置有外桿（23），所述外桿（23）的內部設置有內桿（24），所述內桿（24）的下側設置有第二固定板（25），所述內桿（24）的外側設置有彈簧（26）。

4.根據權利要求1所述的一種直膨式空調機組，其特征在于，所述進氣管（4）的輸出端與進排氣箱（1）的輸入端相貫通，所述進排氣箱（1）的輸出端與風機（7）的輸出端相貫通，所述風機（7）的輸出端與排氣管（8）的輸入端相貫通。

5.根據權利要求1所述的一種直膨式空調機組，其特征在于，所述工作箱（10）的輸出端與第二軟管（12）的輸入端相貫通，所述第二軟管（12）的輸出端與蒸發器（6）的輸入端相貫通，所述蒸發器（6）的輸出端與第一軟管（11）的輸入端相貫通，所述第一軟管（11）的輸出端與工作箱（10）的輸入端相貫通。

6.根據權利要求2所述的一種直膨式空調機組，其特征在于，所述第一軟管（11）的輸出端與壓縮機（15）的輸入端相貫通，所述壓縮機（15）的輸出端與第一導管（16）的輸入端相貫通，所述第一導管（16）的輸出端與冷凝器（17）的輸入端相貫通，所述冷凝器（17）的輸出端與第二導管（18）的輸入端相貫通，所述第二導管（18）的輸出端與液箱（19）的輸入端相貫通，所述液箱（19）的輸出端與第二軟管（12）的輸入端相貫通。

7.根據權利要求3所述的一種直膨式空調機組，其特征在于，所述第一固定板（20）的外端固定于安裝罩殼（2）的內側位置處，所述第二固定板（25）的內端固定于工作箱（10）的外側位置處，所述絲桿（22）的上端滑動于第一固定板（20）的內部位置處，所述絲桿（22）通過貫穿式絲桿電機（21）滑動于第一固定板（20）的內部位置處，所述內桿（24）的上端滑動于外桿（23）的內部位置處。

技術總結
本技術涉及直膨式空調機組技術領域，具體為一種直膨式空調機組，所述安裝罩殼的內部外端位置處安裝有調節構件，所述調節構件的內端安裝有工作箱，所述工作箱的上側一端位置處設置有第一軟管，所述工作箱的上側另一端位置處設置有第二軟管，所述工作箱包括承載箱，所述承載箱的下側設置有橡膠墊，所述承載箱的內部一端位置處安裝有壓縮機，所述壓縮機的一端設置有第一導管，所述第一導管的一端安裝有冷凝器。本技術通過調節構件推動工作箱下移，把工作箱的下側壓到地面，且工作箱與安裝罩殼為分體結構，避免工作箱工作過程產生的震動傳導到安裝罩殼上產生共振，降低工作過程產生的噪音。

技術研發人員：孫東斌,盧濤,謝海婷
受保護的技術使用者：興恒環境科技集團有限公司
技術研發日：20240701
技術公布日：2025/4/28
