本技術涉及輻射管換熱器相關，尤其涉及一種具有隔熱結構的輻射管換熱器。

背景技術：

1、輻射管換熱器是一種利用輻射傳熱原理進行換熱的設備，它能實現較好的熱量傳遞，提高換熱效率且可以使受熱物體受熱較為均勻，同時可在高溫等苛刻環境下穩定工作，也可根據具體需求設計不同的結構形式，其中在使用燃?xì)廨椛涔苓M行加熱換熱時，需對其進行隔熱處理，故此，特別需要一種具有隔熱結構的輻射管換熱器。

2、但是現有的輻射管換熱器，隔熱效果差，容易造成內部熱量流失，進而造成能源浪費。

技術實現思路

1、本實用新型的目的在于提供一種具有隔熱結構的輻射管換熱器，以解決上述背景技術中提出的現有的輻射管換熱器，隔熱效果差，容易造成內部熱量流失，進而造成能源浪費的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種具有隔熱結構的輻射管換熱器，包括輻射殼，所述輻射殼的表面設置有隔熱機構，所述輻射殼的內部設置有換熱機構，所述輻射殼的表面一側密封連接有第二進氣管，所述輻射殼的表面一側密封連接有第二出氣管，所述第二進氣管的表面一側連接有第二燃料管；

3、所述隔熱機構包括隔熱涂層、陶瓷纖維毯、反射層、第一固定架和第二固定架，所述輻射殼的表面涂設有隔熱涂層，所述輻射殼的表面連接有陶瓷纖維毯，所述陶瓷纖維毯的表面連接有反射層，所述反射層的表面連接有第一固定架，所述反射層的表面連接有第二固定架。

4、優選的，所述隔熱涂層為納米隔熱層，所述陶瓷纖維毯與輻射殼的表面相貼合。

5、優選的，所述反射層為鋁箔，所述反射層與陶瓷纖維毯的表面相貼合。

6、優選的，所述換熱機構包括外受熱管、內輻射管、第一進氣管、第一出氣管、第一點燃器、進料管、出料管、第一燃料管和第二點燃器，所述輻射殼的內部嵌合有外受熱管，所述輻射殼的內部嵌合有內輻射管，所述輻射殼的表面一側貫穿有第一進氣管，所述輻射殼的表面一側連接有第一出氣管，所述第二進氣管的內部連接有第一點燃器，所述外受熱管的一端密封連接有進料管，所述外受熱管的另一端連接有出料管，所述第一進氣管的表面一側連接有第一燃料管，所述第一進氣管的內部連接有第二點燃器。

7、優選的，所述內輻射管嵌合在外受熱管的內部，所述第一進氣管的一端貫穿外受熱管與內輻射管密封連接，所述第一出氣管的一端貫穿外受熱管與內輻射管密封連接。

8、與現有技術相比，本實用新型的有益效果是：該具有隔熱結構的輻射管換熱器，通過多種隔熱材料的組合，如隔熱涂層、陶瓷纖維毯和反射層，能有效阻擋熱量傳遞，大大減少內部熱量流失，進而達到高效隔熱的目的，同時減少能源浪費，最大限度地減少熱量流失，有助于提高能源利用效率，降低能耗成本，且防止過多熱量散發到周邊環境中，避免對周圍設備或人員造成不利影響。

技術特征：

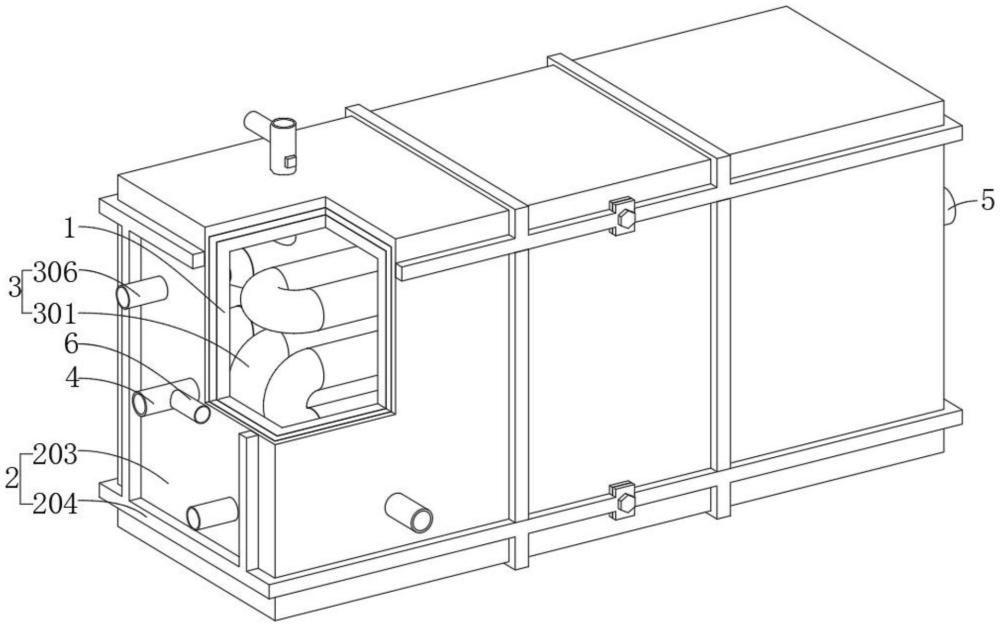

1.一種具有隔熱結構的輻射管換熱器，包括輻射殼(1)，其特征在于：所述輻射殼(1)的表面設置有隔熱機構(2)，所述輻射殼(1)的內部設置有換熱機構(3)，所述輻射殼(1)的表面一側密封連接有第二進氣管(4)，所述輻射殼(1)的表面一側密封連接有第二出氣管(5)，所述第二進氣管(4)的表面一側連接有第二燃料管(6)；

2.根據權利要求1所述的一種具有隔熱結構的輻射管換熱器，其特征在于：所述隔熱涂層(201)為納米隔熱層，所述陶瓷纖維毯(202)與輻射殼(1)的表面相貼合。

3.根據權利要求1所述的一種具有隔熱結構的輻射管換熱器，其特征在于：所述反射層(203)為鋁箔，所述反射層(203)與陶瓷纖維毯(202)的表面相貼合。

4.根據權利要求1所述的一種具有隔熱結構的輻射管換熱器，其特征在于：所述換熱機構(3)包括外受熱管(301)、內輻射管(302)、第一進氣管(303)、第一出氣管(304)、第一點燃器(305)、進料管(306)、出料管(307)、第一燃料管(308)和第二點燃器(309)，所述輻射殼(1)的內部嵌合有外受熱管(301)，所述輻射殼(1)的內部嵌合有內輻射管(302)，所述輻射殼(1)的表面一側貫穿有第一進氣管(303)，所述輻射殼(1)的表面一側連接有第一出氣管(304)，所述第二進氣管(4)的內部連接有第一點燃器(305)，所述外受熱管(301)的一端密封連接有進料管(306)，所述外受熱管(301)的另一端連接有出料管(307)，所述第一進氣管(303)的表面一側連接有第一燃料管(308)，所述第一進氣管(303)的內部連接有第二點燃器(309)。

5.根據權利要求4所述的一種具有隔熱結構的輻射管換熱器，其特征在于：所述內輻射管(302)嵌合在外受熱管(301)的內部，所述第一進氣管(303)的一端貫穿外受熱管(301)與內輻射管(302)密封連接，所述第一出氣管(304)的一端貫穿外受熱管(301)與內輻射管(302)密封連接。

技術總結
本技術涉及輻射管換熱器相關技術領域，尤其涉及一種具有隔熱結構的輻射管換熱器，包括輻射殼，所述輻射殼的表面設置有隔熱機構。該具有隔熱結構的輻射管換熱器，通過隔熱機構的設置，在輻射殼內部進行熱交換，防止熱量流失時，首先隔熱涂層在輻射殼表面形成第一道隔熱防線，能有效阻隔一部分熱量通過輻射殼傳導出，然后陶瓷纖維毯具有良好的隔熱性能，進一步阻止熱量向外傳遞，隨后反射層可以將輻射熱反射回去，減少熱量的流失，之后第一固定架和第二固定架起到固定和支撐隔熱結構的作用，確保整個隔熱結構的穩定性，從而最大限度地減少內部熱量的流失。

技術研發人員：王茂龍,周竹池,王小燕
受保護的技術使用者：江蘇華業特鋼制造有限公司
技術研發日：20240628
技術公布日：2025/4/28
