本技術涉及葛藤切片領域，具體是一種葛藤切片裝置。

背景技術：

1、葛藤是中草藥的一種，在加工過程中需要進行切片操作。

2、在現有技術中，葛藤需要在切片后進行收集，收集后再由人工進行轉運，而在不同工序中，需要對藥材進行復稱，以避免非正常原因的損耗，而切割過程中所產生的碎屑，一般未被工作人員收集，這就產生了較大的數據差距，存在人為操作空間，造成企業的不正常損耗。

技術實現思路

1、本實用新型的目的在于：為了解決上述背景技術中提出的問題，提供一種葛藤切片裝置。

2、為實現上述目的，本實用新型提供如下技術方案：一種葛藤切片裝置，包括傳輸帶以及通過固定桿安裝于所述傳輸帶上方的切片機構，所述固定桿呈“c”型結構，所述固定桿的一端固定安裝于所述傳輸帶的端板上；

3、所述切片機構包括動切組件與靜切組件以及動力組件；

4、所述動力組件的底部與所述靜切組件相連，所述動力組件的輸出端與動切組件相連；

5、未切片的葛藤放置于靜切組件的頂部，向下移動的動切組件配合靜切組件用于對葛藤進行切片。

6、作為本實用新型再進一步的方案：所述靜切組件包括固定連接于所述固定桿另一端的下固定板，所述下固定板的頂部沿所述下固定板的長度方向等距安裝有多個下切割刀；

7、所述下固定板的兩端一體成型有向外突出的固定耳。

8、作為本實用新型再進一步的方案：所述固定耳的頂部安裝有電動推缸，所述電動推缸的輸出端連接有連接板，所述連接板的底端另一側一體成型有向下延伸的豎桿。

9、作為本實用新型再進一步的方案：所述動切組件包括固定安裝于所述豎桿底部的上移動板，所述上移動板的底部沿所述上移動板的長度方向等距安裝有多個上切割刀。

10、作為本實用新型再進一步的方案：所述上切割刀的刃部呈傾斜狀態設置，且相鄰兩個所述上切割刀的刃部交錯傾斜。

11、作為本實用新型再進一步的方案：所述下固定板的內部位于兩個相鄰所述下切割刀之間的下方開設有條形貫穿孔，所述條形貫穿孔供片狀葛藤下落至所述傳輸帶上。

12、與現有技術相比，本實用新型的有益效果是：

13、1、通過設置靜切組件、動切組件、條形貫穿孔與傳輸帶，可以直接將切割成片狀的葛藤以及碎屑直接傳輸至下一工序，避免了人工轉運，實現無人接觸式轉運，避免了非正常損耗的產生。

技術特征：

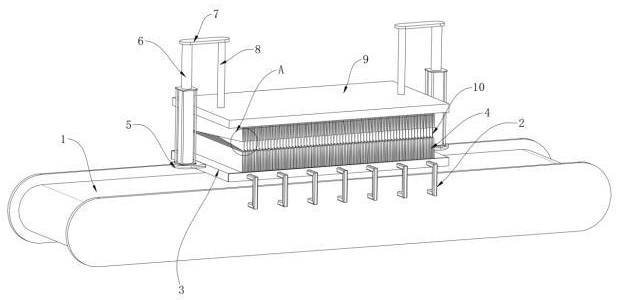

1.一種葛藤切片裝置，包括傳輸帶（1）以及通過固定桿（2）安裝于所述傳輸帶（1）上方的切片機構，其特征在于，所述固定桿（2）呈“c”型結構，所述固定桿（2）的一端固定安裝于所述傳輸帶（1）的端板上；

2.根據權利要求1所述的一種葛藤切片裝置，其特征在于，所述靜切組件包括固定連接于所述固定桿（2）另一端的下固定板（3），所述下固定板（3）的頂部沿所述下固定板（3）的長度方向等距安裝有多個下切割刀（4）；

3.根據權利要求2所述的一種葛藤切片裝置，其特征在于，所述固定耳（5）的頂部安裝有電動推缸（6），所述電動推缸（6）的輸出端連接有連接板（7），所述連接板（7）的底端另一側一體成型有向下延伸的豎桿（8）。

4.根據權利要求3所述的一種葛藤切片裝置，其特征在于，所述動切組件包括固定安裝于所述豎桿（8）底部的上移動板（9），所述上移動板（9）的底部沿所述上移動板（9）的長度方向等距安裝有多個上切割刀（10）。

5.根據權利要求4所述的一種葛藤切片裝置，其特征在于，所述上切割刀（10）的刃部呈傾斜狀態設置，且相鄰兩個所述上切割刀（10）的刃部交錯傾斜。

6.根據權利要求4所述的一種葛藤切片裝置，其特征在于，所述下固定板（3）的內部位于兩個相鄰所述下切割刀（4）之間的下方開設有條形貫穿孔（11），所述條形貫穿孔（11）供片狀葛藤下落至所述傳輸帶（1）上。

技術總結
本技術公開了一種葛藤切片裝置，涉及葛藤切片領域，包括傳輸帶以及通過固定桿安裝于所述傳輸帶上方的切片機構，所述固定桿呈“C”型結構，所述固定桿的一端固定安裝于所述傳輸帶的端板上；所述切片機構包括動切組件與靜切組件以及動力組件；所述動力組件的底部與所述靜切組件相連，所述動力組件的輸出端與動切組件相連；未切片的葛藤放置于靜切組件的頂部，向下移動的動切組件配合靜切組件用于對葛藤進行切片。本技術通過設置靜切組件、動切組件、條形貫穿孔與傳輸帶，可以直接將切割成片狀的葛藤以及碎屑直接傳輸至下一工序，避免了人工轉運，實現無人接觸式轉運，避免了非正常損耗的產生。

技術研發人員：魏國偉,魏明偉,劉夢婷,于浩,宋小雨,梁小龍
受保護的技術使用者：安徽世茂中藥股份有限公司
技術研發日：20240701
技術公布日：2025/4/28
