本技術涉及取暖器，具體涉及一種角度可調的便攜式燃氣取暖器。

背景技術：

1、本部分提供的僅僅是與本申請相關的背景信息以方便本領域的技術人員能夠更透徹、準確的理解本申請，其并不必然是現有技術。

2、取暖器是北方寒冷地區常見的取暖設備，取暖器包括主要采用電熱和燃氣兩種方式實現加熱。對于燃氣取暖器而言，大多數采用熱輻射的方式輸出熱量。

3、目前，市面上大部分燃氣取暖器的出風口都是傾斜向上或者豎直向上的，其無法進行角度調節，對于不同身高或者想要在局部地方加熱的使用者而言，會有較大的局限性。

技術實現思路

1、為了克服上述現有技術所述的缺陷，本實用新型提供了一種角度可調的便攜式燃氣取暖器，用戶可以根據自身需要對輻射角度進行調節，使用場景更加廣泛，實用性較高。

2、本實用新型為解決其問題所采用的技術方案是：

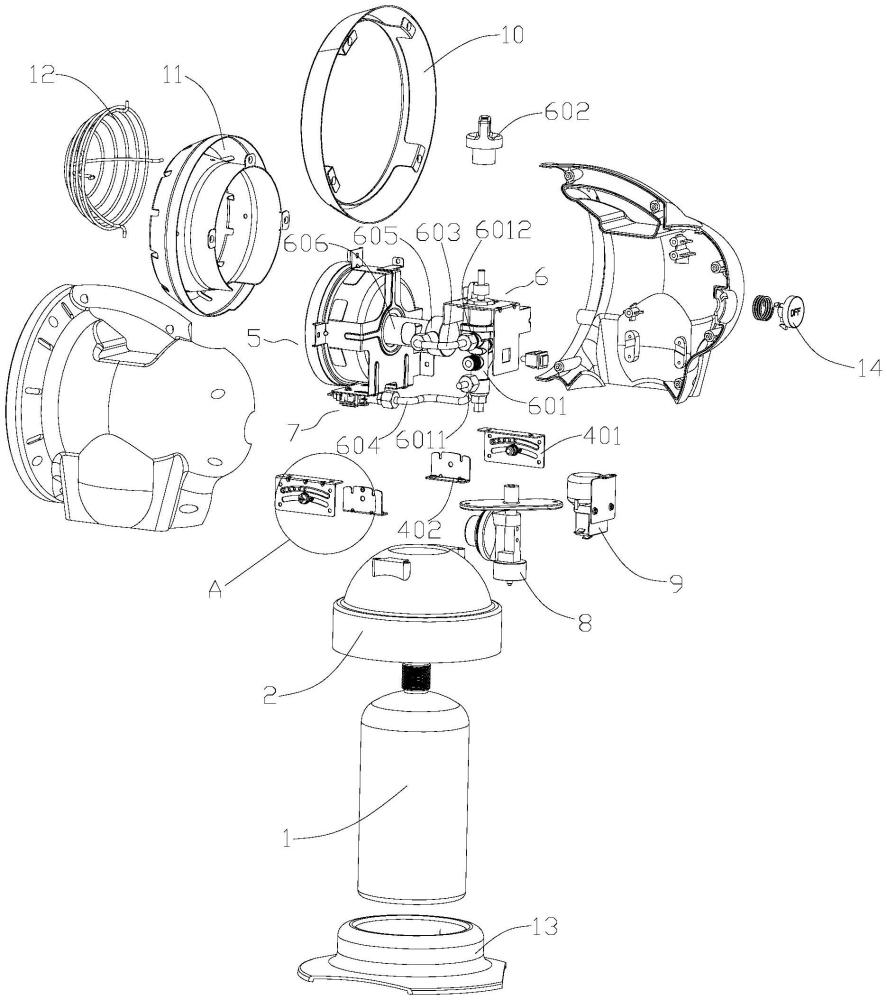

3、一種角度可調的便攜式燃氣取暖器，包括：

4、燃氣瓶；

5、固定殼，其設置在所述燃氣瓶上；

6、取暖器主體，其包括外殼以及安裝在所述外殼內的燃燒器以及供氣組件，所述燃氣瓶通過所述供氣組件連通于所述燃燒器；

7、滑動組件，其包括滑動板以及固定板；所述滑動板上開設有滑槽，所述固定板上設有穿設在所述滑槽內的軸體；所述滑動板與所述固定板之間通過所述滑槽與所述軸體之間的滑動配合以實現相對滑動；所述滑動板與所述固定板的其中之一設置在所述固定殼上，其中另一設置在所述外殼上；

8、其中，所述外殼可通過所述滑動板與所述固定板之間的滑動配合以相對所述固定殼轉動，從而實現所述取暖器主體的角度調節。

9、進一步地，還包括設置在所述滑動板與所述固定板之間的定位卡接結構，所述定位卡接結構包括若干定位孔以及可卡接在所述定位孔上的定位凸點，若干所述定位孔沿所述滑槽的延伸方向間隔布置；

10、若干所述定位孔與所述定位凸點的其中之一設置在滑動板上，其中另一設置在所述固定板上。

11、進一步地，還包括與所述固定殼相連接的減壓閥，所述減壓閥的進氣端與所述燃氣瓶的出氣端連接。

12、進一步地，所述供氣組件包括帶有旋鈕的燃氣調節閥、第一連接管以及第二連接管，其中：

13、所述燃氣調節閥包括進氣口以及主出氣口，所述減壓閥的出氣端與所述進氣口之間通過第一連接管連通；所述主出氣口與所述燃燒器之間通過第二連接管連通。

14、進一步地，所述第一連接管為包絲軟管。

15、進一步地，還包括設置在所述外殼內且靠近所述燃燒器設置的安全保護裝置，其中：

16、所述安全保護裝置包括熱電偶、長明火組件和點火針；

17、所述供氣組件還包括第三連接管，所述燃氣調節閥還包括長明火出氣口，所述長明火出氣口與所述長明火組件之間通過第三連接管連通；

18、所述燃氣調節閥內設有連通所述進氣口的閥體，所述熱電偶連接有熱電偶連接線，并通過所述熱電偶連接線控制所述閥體動作以打開或關閉所述進氣口。

19、進一步地，所述長明火組件包括依次連接的進氣接頭、混氣管以及母火噴嘴，所述第三連接管的兩端分別連接所述進氣接頭以及所述長明火出氣口。

20、進一步地，還包括設置在所述外殼內的傾倒開關以及設置在所述外殼上的關閉按鈕，所述傾倒開關與所述關閉按鈕均電連接于所述熱電偶連接線。

21、進一步地，還包括設置在所述燃燒器與所述第二連接管之間的分氣桿以及燃燒管，其中：

22、所述燃燒管的一端與所述燃燒器連接，另一端與所述分氣桿連接；

23、所述分氣桿與所述第二連接管連接。

24、進一步地，還包括防熱罩以及防護網，所述防熱罩設置在所述燃燒器的外周，所述防護網安裝在所述防熱罩上且位于所述燃燒器的前端。

25、綜上所述，本實用新型提供的一種角度可調的便攜式燃氣取暖器，通過在取暖器主體的外殼與固定殼之間設置滑動組件，使得取暖器主體能夠相對固定殼進行轉動，進而實現對取暖器主體的角度調節，用戶可以根據自身需要對輻射角度進行調節，使用場景更加廣泛，實用性較高。

技術特征：

1.一種角度可調的便攜式燃氣取暖器，其特征在于，包括：

2.根據權利要求1所述的便攜式燃氣取暖器，其特征在于，還包括設置在所述滑動板與所述固定板之間的定位卡接結構，所述定位卡接結構包括若干定位孔以及可卡接在所述定位孔上的定位凸點，若干所述定位孔沿所述滑槽的延伸方向間隔布置；

3.根據權利要求1或2所述的便攜式燃氣取暖器，其特征在于，還包括與所述固定殼相連接的減壓閥，所述減壓閥的進氣端與所述燃氣瓶的出氣端連接。

4.根據權利要求3所述的便攜式燃氣取暖器，其特征在于，所述供氣組件包括帶有旋鈕的燃氣調節閥、第一連接管以及第二連接管，其中：

5.根據權利要求4所述的便攜式燃氣取暖器，其特征在于，所述第一連接管為包絲軟管。

6.根據權利要求4所述的便攜式燃氣取暖器，其特征在于，還包括設置在所述外殼內且靠近所述燃燒器設置的安全保護裝置，其中：

7.根據權利要求6所述的便攜式燃氣取暖器，其特征在于，所述長明火組件包括依次連接的進氣接頭、混氣管以及母火噴嘴，所述第三連接管的兩端分別連接所述進氣接頭以及所述長明火出氣口。

8.根據權利要求6所述的便攜式燃氣取暖器，其特征在于，還包括設置在所述外殼內的傾倒開關以及設置在所述外殼上的關閉按鈕，所述傾倒開關與所述關閉按鈕均電連接于所述熱電偶連接線。

9.根據權利要求4所述的便攜式燃氣取暖器，其特征在于，還包括設置在所述燃燒器與所述第二連接管之間的分氣桿以及燃燒管，其中：

10.根據權利要求1所述的便攜式燃氣取暖器，其特征在于，還包括防熱罩以及防護網，所述防熱罩設置在所述燃燒器的外周，所述防護網安裝在所述防熱罩上且位于所述燃燒器的前端。

技術總結
本技術公開了一種角度可調的便攜式燃氣取暖器，包括燃氣瓶、固定殼、取暖器主體以及滑動組件，該固定殼設置在燃氣瓶上；該取暖器主體包括外殼以及安裝在外殼內的燃燒器以及供氣組件，該燃氣瓶通過供氣組件連通于燃燒器；該滑動組件包括滑動板以及固定板，該滑動板上開設有滑槽，該固定板上設有穿設在滑槽內的軸體；該滑動板與固定板之間通過滑槽與軸體之間的滑動配合以實現相對滑動；該滑動板與固定板的其中之一設置在固定殼上，其中另一設置在外殼上。由此，本技術的燃氣取暖器，該取暖器主體的外殼可通過滑動板與固定板之間的滑動配合以相對固定殼轉動，從而實現對取暖器主體的角度調節，其使用場景更加廣泛，實用性較高。

技術研發人員：蕭泳權,史衍龍,翁宇陽
受保護的技術使用者：廣東億暖熱能設備有限公司
技術研發日：20240702
技術公布日：2025/4/28
