本技術屬于鋼制無縫瓶生產清洗干燥的結構，更具體地說，特別涉及一種鼓風干燥設備。

背景技術：

1、鋼制無縫瓶是以鋼坯為原料，經沖壓拉伸制造或以無縫鋼管為材料，經熱旋壓收口收底制造的鋼瓶，瓶體的材料為采用堿性平爐、電爐或吹氧堿性轉爐冶煉的鎮靜鋼，如優質碳鋼、錳鋼、鉻鉬鋼或其它合金鋼，鋼制無縫瓶廣泛應用于充裝高壓空氣、氧氣、氮氣、氬氣和二氧化碳等。

2、基于上述，目前鋼制無縫瓶在生產清洗后需要進行干燥，但多數的干燥操作需要人工手動進行，勞動強度大，干燥效率低，同時難以對鋼制無縫瓶內外側進行全面的干燥清理。

技術實現思路

1、為了解決上述技術問題，本實用新型提供的一種鼓風干燥設備，以解決鋼制無縫瓶在生產清洗后需要進行干燥，但多數的干燥操作需要人工手動進行，勞動強度大，干燥效率低，同時難以對鋼制無縫瓶內外側進行全面的干燥清理的問題。

2、本實用新型一種鼓風干燥設備，由以下具體技術手段所達成：

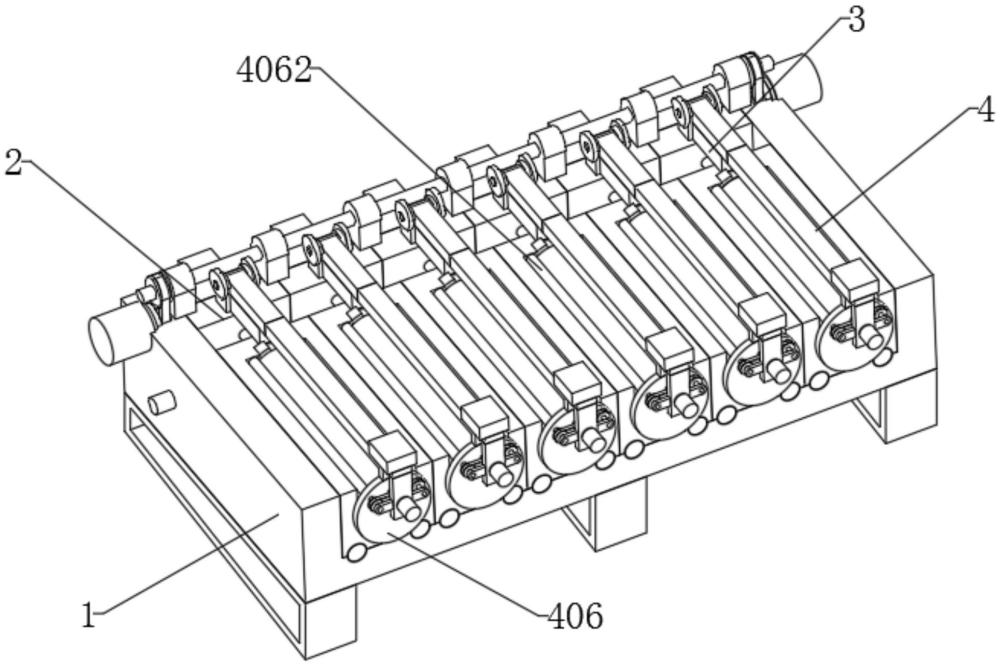

3、一種鼓風干燥設備，包括干燥支框、干燥載框、承載支座和干燥載柱；

4、所述干燥支框底部固定安裝有斜向支框，干燥支框頂部開設有裝配載槽，裝配載槽內側開設有裝配支槽，干燥支框側面固定安裝有內干燥風機，內干燥風機側面固定安裝有內干燥風管；所述干燥載框設置于裝配載槽內側，干燥載框頂部開設有干燥載槽，干燥載槽內側轉動設置有轉動支軸，干燥載槽內側貫穿開設有轉動載槽，轉動載槽內側轉動設置有轉動軸框，干燥載槽內側貫穿開設有排放開槽，干燥載框一端開設有排放載槽，排放載槽側面開設有裝配開孔；所述承載支座固定安裝于干燥載框一端頂部，承載支座兩側固定安裝有裝配軸塊，裝配軸塊內側轉動設置有裝配轉軸，裝配轉軸兩端外側固定套設有調節齒輪，裝配轉軸外側固定套設有承載支柱；所述干燥載柱固定安裝于承載支柱一端，干燥載柱側面固定安裝有外干燥風機，干燥載柱另一側面固定安裝有外干燥風管，干燥載柱一端側面固定安裝有承載側板，承載側板側面轉動設置有聯動轉軸。

5、至少一些實施例中，所述干燥支框側面還設置有：調節電機、轉動支塊和調節齒軸；

6、調節電機固定安裝于干燥支框兩側面；轉動支塊固定安裝于干燥支框頂部；調節齒軸轉動設置于轉動支塊內側。

7、至少一些實施例中，所述干燥載框側面還設置有：安裝底槽和安裝支柱；

8、安裝底槽開設于干燥載框底部；安裝支柱固定安裝于安裝底槽內側。

9、至少一些實施例中，所述轉動軸框側面還設置有：轉動支座、疏導開槽和承載開孔；

10、轉動支座固定安裝于轉動軸框側面；疏導開槽開設于轉動支座側面；承載開孔開設于轉動支座內側。

11、至少一些實施例中，所述干燥載柱一端還設置有：裝配側框、轉動載塊和翻轉電機；

12、裝配側框固定安裝于干燥載柱一端；轉動載塊固定安裝于裝配側框兩側；翻轉電機固定安裝于裝配側框側面。

13、至少一些實施例中，所述承載側板內側還設置有：支撐轉軸和翻轉支軸；

14、支撐轉軸轉動設置于承載側板內側；翻轉支軸固定安裝于支撐轉軸一端。

15、本實用新型提供的一種鼓風干燥設備，具有以下有益效果：

16、本實用新型通過設置有干燥支框、干燥載框、承載支座和干燥載柱，通過干燥載槽配合轉動支軸能夠對需要干燥的鋼制無縫瓶進行轉動承載，使內干燥風管能夠設置于鋼制無縫瓶內側，同時轉動支座能夠對鋼制無縫瓶開口端進行轉動支撐，疏導開槽配合排放開槽使滴瀝的污水集中輸送到排放載槽內側，使排放載槽配合干燥支框兩側的管道進行集中收集，調節電機能夠帶動調節齒軸進行轉動，調節齒軸配合調節齒輪能夠承載支柱進行轉動，同步帶動干燥載柱整體進行轉動調節，使翻轉支軸能夠與鋼制無縫瓶外側貼合，同時使外干燥風管能夠設置于鋼制無縫瓶側面，翻轉電機配合翻轉支軸通過摩擦力推動鋼制無縫瓶進行轉動，使干燥風管配合外干燥風管對轉動的鋼制無縫瓶進行鼓風干燥。

技術特征：

1.一種鼓風干燥設備，包括干燥支框、干燥載框、承載支座和干燥載柱；

2.根據權利要求1所述一種鼓風干燥設備，其特征在于，所述干燥支框側面還設置有：調節電機、轉動支塊和調節齒軸；

3.根據權利要求1所述一種鼓風干燥設備，其特征在于，所述干燥載框側面還設置有：安裝底槽和安裝支柱；

4.根據權利要求1所述一種鼓風干燥設備，其特征在于，所述轉動軸框側面還設置有：轉動支座、疏導開槽和承載開孔；

5.根據權利要求1所述一種鼓風干燥設備，其特征在于，所述干燥載柱一端還設置有：裝配側框、轉動載塊和翻轉電機；

6.根據權利要求1所述一種鼓風干燥設備，其特征在于，所述承載側板內側還設置有：支撐轉軸和翻轉支軸；

技術總結
本技術提供一種鼓風干燥設備，涉及鋼制無縫瓶生產清洗干燥的結構技術領域，以解決鋼制無縫瓶在生產清洗后需要進行干燥，但多數的干燥操作需要人工手動進行，勞動強度大，干燥效率低，同時難以對鋼制無縫瓶內外側進行全面的干燥清理的問題；包括干燥支框、干燥載框、承載支座和干燥載柱；所述干燥支框底部固定安裝有斜向支框；所述干燥載框設置于裝配載槽內側；所述承載支座固定安裝于干燥載框一端頂部；所述干燥載柱固定安裝于承載支柱一端；調節齒軸配合調節齒輪承載支柱進行轉動，同步帶動干燥載柱整體進行轉動調節，翻轉電機配合翻轉支軸通過摩擦力推動鋼制無縫瓶進行轉動，使干燥風管配合外干燥風管對轉動的鋼制無縫瓶進行鼓風干燥。

技術研發人員：姜子良
受保護的技術使用者：江山海圣消防科技有限公司
技術研發日：20240711
技術公布日：2025/4/28
