本技術涉及空調，特別涉及一種殼體組件、空氣處理模組及空調器。

背景技術：

1、隨著人們對室內空氣質量的要求越來越高，許多的空調都會集成凈化、加濕等各類附加功能。然而，由于氣流需要穿過多層功能結構，且空調的各類部件以及各個功能結構都需要占據一定的內部空間，因此相關技術中的設計容易使空調內部結構復雜，由于氣流流過功能結構的氣流通道不夠順暢，從而使得風阻增大、風量減小，當進風口或風機的吸風口相對于功能結構傾斜布置時，由于風口朝向與功能結構的工作朝向不同，會進一步導致功能結構的效果變差，且風量損失增大。

技術實現思路

1、本實用新型的主要目的是提出一種殼體組件、空氣處理模組及空調器，能夠提高風量，并增強各功能模塊的作用效果。

2、為實現上述目的，本實用新型實施例采用如下技術方案：

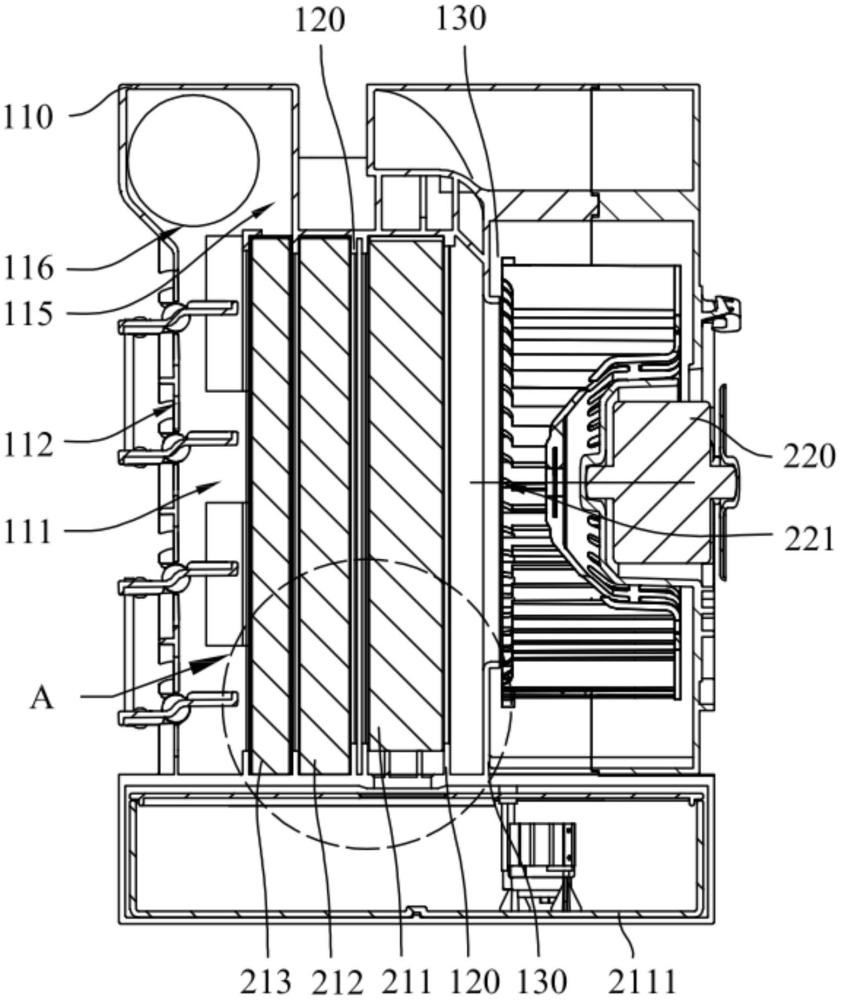

3、殼體組件，用于空氣處理模組，殼體組件包括：

4、殼主體，限定出第一腔室以及第一開口，第一開口連通第一腔室；

5、第一安裝結構，位于第一腔室，第一安裝結構適于沿第一開口的軸線方向安裝多個功能模塊，各功能模塊均用于對穿過第一腔室的氣流進行處理，且至少兩個功能模塊的功能不同；

6、第二安裝結構，位于第一腔室，第二安裝結構適于安裝送風組件，送風組件適于沿第一開口的中心指向送風組件的方向驅動氣流；

7、其中，沿第一開口的軸線方向，第一安裝結構位于第一開口與第二安裝結構之間。

8、在一些實施例中，殼主體限定出連通第一腔室的第二開口，第二開口的軸線與第一開口的軸線交叉，以使功能模塊適于由第二開口伸入第一腔室，并連接第一安裝結構。

9、在一些實施例中，第二開口的數量為多個，各第二開口與各功能模塊一一對應。

10、在一些實施例中，殼主體限定出連通第一腔室的第三開口，第二開口與第三開口分別位于殼主體沿第二開口的軸線方向的兩端，第二開口與第三開口一一對應，以使功能模塊適于由第二開口伸入第一腔室，并由第三開口伸出第一腔室。

11、在一些實施例中，第一安裝結構包括多個凸起，各凸起均連接于殼主體的內周壁并沿第二開口的軸線方向延伸，以適于抵接功能模塊沿第一開口的軸線方向的端部。

12、在一些實施例中，殼主體還限定出第二腔室以及連通第二腔室的第四開口，第一開口連通位于外界的第一區域，第四開口連通位于外界的第二區域，第一腔室連通第二腔室，沿垂直于第一開口的軸線方向，第一腔室與第二腔室相對布置。

13、在一些實施例中，殼體組件還包括閥門組件，閥門組件包括驅動件、連動件、第一擋板以及第二擋板，連動件連接第一擋板與第二擋板，驅動件配置成驅動第一擋板轉動，并使連動件帶動第二擋板轉動，閥門組件具有第一位置以及第二位置，閥門組件位于第一位置時，第一擋板與第二擋板共同打開第一開口，閥門組件位于第二位置時，第一擋板與第二擋板共同關閉第一開口。

14、在一些實施例中，連動件包括第一連動件以及第二連動件，閥門組件還包括導向件，導向件限定出導向槽，沿第一擋板的轉動軸向，第一擋板的一端連接驅動件以及第一連動件、另一端伸入導向槽并連接第二連動件。

15、本實用新型第二方面的實施例還提供了一種空氣處理模組，包括上述任一實施例的殼體組件、多個功能模塊以及送風組件；多個功能模塊均連接第一安裝結構，各功能模塊沿第一開口的軸線方向排布；送風組件連接第二安裝結構；

16、在一些實施例中，各功能模塊配置成能夠對氣流起到過濾、加濕、除甲醛、除臭以及加熱作用中的至少一者。

17、在一些實施例中，送風組件具有連通第一腔室的進風口，各功能模塊在垂直于進風口的軸線的平面的正投影均覆蓋進風口的開口邊緣在垂直于進風口的軸線的平面的正投影；

18、和/或，

19、各功能模塊在垂直于第一開口的軸線的平面的正投影均覆蓋第一開口的開口邊緣在垂直于第一開口的軸線的平面的正投影。

20、在一些實施例中，各功能模塊中的一者為加濕模塊，加濕模塊包括儲液部、輸送部以及加濕部，儲液部適于存儲液體且位于加濕部的下側，輸送部配置成能夠將儲液部存儲的液體輸送至加濕部的上側，殼主體還包括圍板以及隔板，圍板位于加濕部的上側并圍設出水槽，圍板還具有連通加濕部的輸液孔，輸送部包括用于將液體輸送至水槽的出液管，隔板連接圍板的底面并分隔水槽，沿出液管的管口軸向，隔板位于出液管與輸液孔之間。

21、本實用新型第三方面的實施例還提供了一種空調器，包括上述任一實施例的空氣處理模組。

22、與現有技術相比，本實用新型的有益效果是：

23、本實用新型方案的殼體組件包括殼主體、第一安裝結構以及第二安裝結構。殼主體限定出第一腔室以及第一開口，第一開口連通第一腔室。第一安裝結構位于第一腔室，第一安裝結構適于沿第一開口的軸線方向安裝多個功能模塊，各功能模塊均用于對穿過第一腔室的氣流進行處理，且至少兩個功能模塊的功能不同。第二安裝結構位于第一腔室，第二安裝結構適于安裝送風組件，送風組件適于沿第一開口朝向送風組件的方向驅動氣流。沿第一開口的軸線方向，第一安裝結構位于第一開口與第二安裝結構之間。相關技術中使進風口或風機的吸風口相對于功能結構傾斜布置的設置會導致功能結構的效果變差，且風量損失增大，相較于此，本實用新型的殼體組件使得作為進氣口的第一開口與用于驅動氣流的送風組件能夠直接相互面向彼此，避免了氣流通道彎曲，可使氣流通道更短、更直順，且各結構的位置布置有利于簡化殼主體內部的結構及氣流通道，從而有利于提高風量，又由于各功能模塊設置于兩者之間，從而又能夠增強各功能模塊的作用效果。因此，本實用新型的殼體組件有利于提高風量，并增強各功能模塊的作用效果。

技術特征：

1.殼體組件，用于空氣處理模組，其特征在于，所述殼體組件包括：

2.根據權利要求1所述的殼體組件，其特征在于，

3.根據權利要求2所述的殼體組件，其特征在于，

4.根據權利要求2所述的殼體組件，其特征在于，

5.根據權利要求2所述的殼體組件，其特征在于，

6.根據權利要求1所述的殼體組件，其特征在于，

7.根據權利要求1所述的殼體組件，其特征在于，

8.根據權利要求7所述的殼體組件，其特征在于，

9.空氣處理模組，其特征在于，包括：

10.根據權利要求9所述的空氣處理模組，其特征在于，

11.根據權利要求9所述的空氣處理模組，其特征在于，

12.根據權利要求9所述的空氣處理模組，其特征在于，

13.空調器，其特征在于，包括：

技術總結
本技術提出了一種殼體組件、空氣處理模組及空調器，殼體組件包括殼主體、第一安裝結構以及第二安裝結構。殼主體限定出第一腔室以及第一開口，第一開口連通第一腔室。第一安裝結構位于第一腔室，第一安裝結構適于沿第一開口的軸線方向安裝多個功能模塊，各功能模塊均用于對穿過第一腔室的氣流進行處理，且至少兩個功能模塊的功能不同。第二安裝結構位于第一腔室，第二安裝結構適于安裝送風組件，送風組件適于沿第一開口的中心指向送風組件的方向驅動氣流。沿第一開口的軸線方向，第一安裝結構位于第一開口與第二安裝結構之間。本技術的殼體組件有利于提高風量，并增強各功能模塊的作用效果。

技術研發人員：勞良鋮
受保護的技術使用者：廣東美的制冷設備有限公司
技術研發日：20240628
技術公布日：2025/4/28
