本發明涉及廚房設備，具體而言，涉及一種廚房電器及其控制方法和相關裝置。

背景技術：

1、廚房是人們進行烹飪的主要場所，廚房空氣環境的好壞直接影響著烹飪體驗。廚房內由于燒菜煮飯，消耗大量氧氣的同時產生嚴重油煙污染，一般會采用抽油煙機將產生的油煙排到室外，然而在封閉較好的廚房內沒有充足新風供給，廚房內僅有的氧氣被抽油煙機同時排出室外，易造成廚房缺氧。此外，廚房爐灶旁是個高溫環境，烹飪過程中在承受油煙熏擾的同時還承受高溫烘烤。

2、因此，如何解決在烹飪過程中廚房的新風、高溫和油煙問題，以提升烹飪體驗是目前的迫切需求。

技術實現思路

1、本發明的目的在于提供一種廚房電器及其控制方法和相關裝置，以在一定程度上解決現有技術中存在的在烹飪過程中廚房的新風、高溫和油煙問題。

2、為了實現上述目的，本發明提供了以下技術方案：

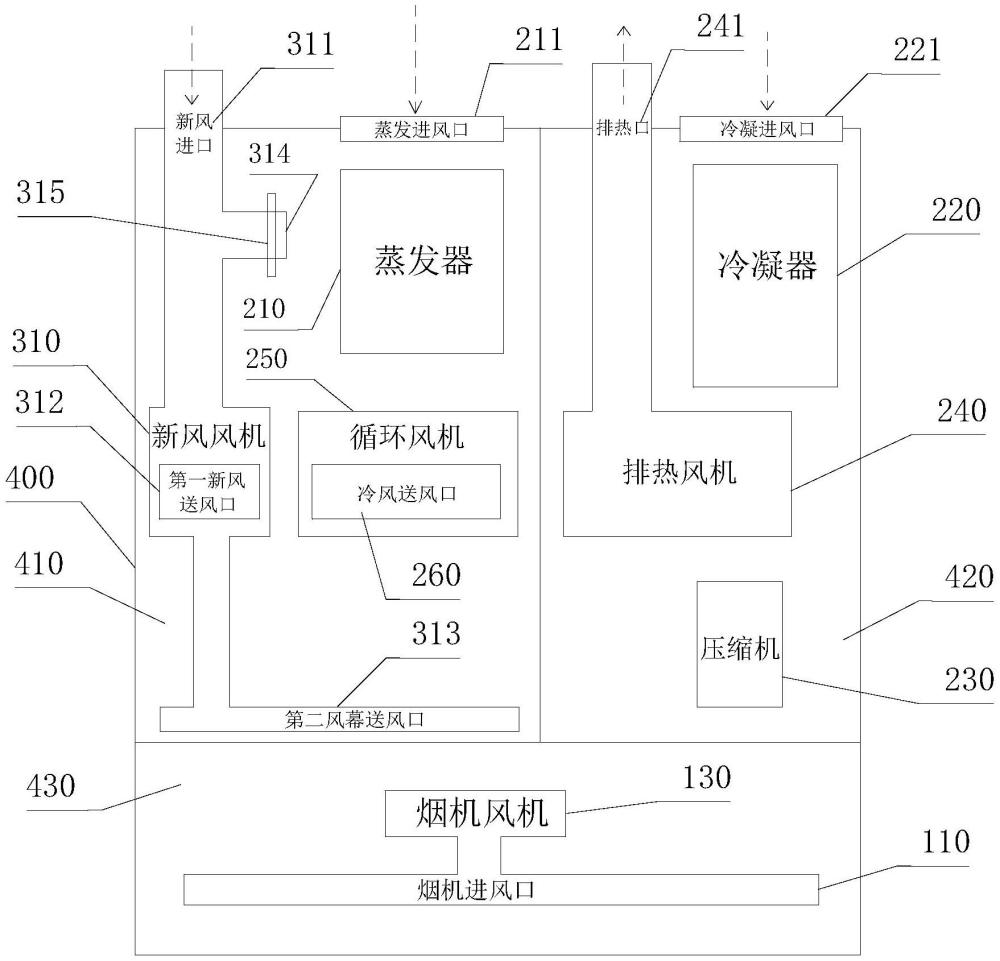

3、一種廚房電器，包括煙機模塊、制冷模塊、新風模塊、控制模塊和機體；所述機體包括第一腔體、第二腔體和第三腔體，其中第一腔體和第二腔體相互隔離；

4、所述制冷模塊包括用于形成冷卻循環回路的蒸發器、冷凝器和壓縮機；所述蒸發器設置于所述第一腔體且配置為降低所述第一腔體內的溫度，所述機體設置有與所述第一腔體連通的冷風送風口；所述冷凝器和所述壓縮機均設置于所述第二腔體；

5、所述新風模塊包括設置于所述機體且具有與室外連通的新風進口，還包括與所述第一腔體連通且被配置為向室內環境送風的第二進風口，還包括設置于所述機體且與所述新風模塊出風通道連通的第一新風送風口和第二風幕送風口；所述第一新風送風口被配置為向室內環境送風，所述第二風幕送風口被配置為在灶具區域形成送風風幕；

6、所述煙機模塊設置于所述第三腔體內；

7、所述煙機模塊、所述制冷模塊和所述新風模塊分別與所述控制模塊電連接；所述控制模塊配置為依據所述廚房電器所處廚房區域的室外溫度和室內溫度，控制所述制冷模塊的啟閉；以及所述控制模塊還配置為依據所述廚房電器對應灶具的烹飪狀態，控制所述煙機模塊的工作模式，依據所述煙機模塊的工作模式以及所述室外溫度與所述室內溫度的差異，對應控制所述第二進風口的啟閉，并依據所述煙機模塊的工作模式，對應控制所述新風模塊的運行模式和處于開啟狀態的所述制冷模塊的運行模式。

8、在上述任一技術方案中，可選地，所述蒸發器的蒸發進風口設置在所述機體上，所述蒸發器的蒸發出風口與所述第一腔體連通；所述冷凝器的冷凝進風口設置在所述機體上，所述冷凝器的出風通道與所述第二腔體連通，所述機體設置有與所述第二腔體連通的排熱口；

9、所述新風模塊包括設置于所述第一腔體的新風風機；所述新風進口和所述第二進風口分別與所述新風風機的進風通道連通；所述新風風機與所述控制模塊電連接；

10、所述煙機模塊包括設置于所述第三腔體的煙機風機；所述煙機風機與所述控制模塊電連接；

11、所述第一新風送風口和所述冷風送風口均位于所述第二風幕送風口的上方；

12、所述機體可轉動連接有遮擋所述冷風送風口的冷風導風結構，所述冷風導風結構與所述控制模塊電連接，且被配置成引導來自于所述冷風送風口的流體朝上和/或朝下流動；

13、所述機體可轉動連接有遮擋所述第二風幕送風口的第二導風結構，所述第二導風結構與所述控制模塊電連接，且被配置成引導來自于所述第二風幕送風口的流體朝下流動。

14、在上述任一技術方案中，可選地，所述冷風導風結構包括導風板或者導風百葉；

15、所述第二導風結構包括導風板；

16、所述第二導風結構設置在所述機體的內部；

17、所述機體連接有遮擋所述第一新風送風口的第一導風結構，所述第一導風結構與所述控制模塊電連接，且被配置成引導來自于所述第一新風送風口的流體朝上和/或朝下流動；

18、所述第一導風結構包括導風板、導風百葉或遮擋蓋。

19、在上述任一技術方案中，可選地，所述制冷模塊還包括分別與所述控制模塊電連接的排熱風機和循環風機；所述循環風機設置于所述第一腔體，且所述循環風機被配置為令所述第一腔體內的流體朝所述冷風送風口流出；所述排熱風機設置于所述第二腔體，所述排熱風機被配置為令所述第二腔體內的流體朝所述排熱口流出；

20、所述煙機風機的進風通道與所述第三腔體連通；所述機體設置有連通所述第三腔體的煙機進風口，所述機體還設置有連通所述煙機風機出風通道的煙機出風口。

21、在上述任一技術方案中，可選地，所述機體可轉動連接有遮擋所述煙機進風口的擋煙板；

22、所述煙機出風口設置在所述機體的頂面板；所述煙機進風口設置在所述機體的前面板；

23、至少部分所述第二風幕送風口位于所述煙機進風口的上方；

24、部分所述煙機風機的出風通道穿過所述第一腔體，或者部分所述煙機風機的出風通道穿過所述第二腔體；

25、所述新風進口設置在所述機體的頂面板；

26、所述蒸發進風口、所述冷凝進風口和所述排熱口均設置在所述機體的頂面板；

27、所述第一新風送風口和所述冷風送風口均設置在所述機體的前面板；

28、所述機體在所述煙機出風口連接有煙機出風管；所述機體在所述排熱口連接有排熱管；所述煙機出風管和所述排熱管均被配置為連通室外，或者，所述煙機出風管被配置為連通室外，所述排熱管與所述煙機出風管連通；

29、所述新風進口連接有被配置為連接室外的新風管；

30、所述機體在所述蒸發進風口連接有過濾結構；

31、所述機體在所述冷凝進風口連接有過濾結構；

32、所述機體在所述新風進口連接有過濾結構；

33、所述新風模塊包括被配置為控制所述第二進風口啟閉的電動閥，所述電動閥與所述控制模塊電連接；

34、所述機體在所述新風進口連接有室外溫度傳感器；所述室外溫度傳感器與所述控制模塊電連接，并被配置為監測室外溫度；

35、所述機體在所述蒸發進風口連接有室內溫度傳感器；所述室內溫度傳感器與所述控制模塊電連接，并被配置為監測室內溫度。

36、一種廚房電器控制方法，應用于上述的廚房電器中，該方法包括：

37、打開所述廚房電器的電源；

38、獲取所述廚房電器所處廚房區域的室外溫度和室內溫度；在所述室內溫度屬于第一溫度范圍時，所述制冷模塊維持關閉狀態；在所述室內溫度和所述室外溫度均屬于第二溫度范圍時，開啟所述制冷模塊；

39、獲取所述廚房電器對應灶具的烹飪狀態，依據所述灶具的烹飪狀態對應控制所述煙機模塊的工作模式；依據所述煙機模塊的工作模式以及所述室外溫度與所述室內溫度的差異，對應控制所述第二進風口的啟閉；依據所述煙機模塊的工作模式對應控制所述新風模塊的運行模式和處于開啟狀態的所述制冷模塊的運行模式。

40、在上述任一技術方案中，可選地，所述煙機模塊的工作模式包括待機狀態、煙機低檔、煙機中檔和煙機高檔；

41、所述煙機模塊的工作模式處于待機狀態時，所述新風模塊均維持關閉狀態；

42、所述煙機模塊的工作模式處于煙機中檔和煙機高檔任一工作模式時，控制所述新風模塊運行并處于新風低檔模式；同時，打開所述第一新風送風口和所述第二風幕送風口，或者打開所述第二風幕送風口；

43、所述煙機模塊的工作模式處于煙機低檔時，控制所述新風模塊運行并處于新風高檔模式；同時，打開所述第一新風送風口和/或所述第二風幕送風口。

44、在上述任一技術方案中，可選地，所述新風模塊包括設置于所述第一腔體的新風風機；

45、在所述室內溫度屬于第一溫度范圍，且所述煙機模塊的工作模式處于非待機狀態時，若所述室外溫度小于所述室內溫度，則打開所述第二進風口，以使所述第一腔體內的流體流入所述新風風機的進風通道，并與所述新風風機進風通道內的流體混合；若所述室外溫度大于等于所述室內溫度，維持所述第二進風口的關閉狀態；

46、在所述室內溫度和所述室外溫度均屬于第二溫度范圍，且所述煙機模塊的工作模式處于非待機狀態時，打開所述第二進風口，以使所述第一腔體內的流體流入所述新風風機的進風通道，并與所述新風風機進風通道內的流體混合；

47、所述第一溫度范圍為大于10℃且小于26℃，所述第二溫度范圍為大于等于26℃。

48、在上述任一技術方案中，可選地，“所述室內溫度和所述室外溫度均屬于第二溫度范圍，且所述煙機模塊的工作模式處于非待機狀態”，具體包括：

49、所述煙機模塊的工作模式處于低檔狀態和中檔狀態中任一工作模式時，若所述室外溫度小于所述室內溫度，則控制所述制冷模塊運行并處于制冷弱檔模式；若所述室外溫度大于等于所述室內溫度，則控制所述制冷模塊運行并處于制冷中檔模式；

50、所述煙機模塊的工作模式處于高檔狀態時，若所述室外溫度小于所述室內溫度，則控制所述制冷模塊運行并處于制冷中檔模式；若所述室外溫度大于等于所述室內溫度，則控制所述制冷模塊運行并處于制冷強檔模式。

51、在上述任一技術方案中，可選地，所述制冷模塊還包括排熱風機和循環風機；所述循環風機設置于所述第一腔體，且所述循環風機被配置為令所述第一腔體內的流體朝所述冷風送風口流出；所述排熱風機設置于所述第二腔體，所述排熱風機被配置為令所述第二腔體內的流體朝排熱口流出；

52、所述制冷模塊處于關閉狀態時，所述排熱風機和所述循環風機均處于關閉狀態；所述制冷模塊處于制冷弱檔模式、制冷中檔模式和制冷強檔模式中任一模式時，所述排熱風機和所述循環風機均處于開啟狀態；所述排熱風機在制冷弱檔模式的風速，小于所述排熱風機在制冷中檔模式的風速；所述排熱風機在制冷中檔模式的風速，小于所述排熱風機在制冷強檔模式的風速；所述循環風機在制冷弱檔模式的風速，小于所述循環風機在制冷中檔模式的風速；所述循環風機在制冷中檔模式的風速，小于所述循環風機在制冷強檔模式的風速。

53、在上述任一技術方案中，可選地，所述煙機模塊的工作模式處于待機狀態時，設置于所述第三腔體的煙機風機處于關閉狀態；所述煙機模塊的工作模式處于煙機低檔、煙機中檔和煙機高檔中任一工作模式時，所述煙機風機處于開啟狀態；所述煙機風機在煙機低檔模式的風速，小于所述煙機風機在煙機中檔模式的風速；所述煙機風機在煙機中檔模式的風速，小于所述煙機風機在煙機高檔模式的風速；

54、所述新風模塊處于關閉狀態時，設置于所述第一腔體的新風風機處于關閉狀態；所述新風模塊處于新風低檔模式和新風高檔模式任一模式時，所述新風風機處于開啟狀態；所述新風風機在新風低檔模式的風速，小于所述新風風機在新風高檔模式的風速。

55、在上述任一技術方案中，可選地，“獲取所述廚房電器對應灶具的烹飪狀態，依據所述灶具的烹飪狀態對應控制所述煙機模塊的工作模式”，具體包括：

56、若灶具區域的氧氣濃度與室內氧氣濃度相同、且所述灶具區域的氧氣濃度變化趨勢保持不變，則判斷所述灶具未開火，對應控制所述煙機模塊處于待機狀態；其中，所述室內氧氣濃度為廚房非灶具區域的氧氣濃度；

57、若所述室內氧氣濃度>所述灶具區域的氧氣濃度>氧氣濃度最低閾值，且所述灶具區域的氧氣濃度逐漸降低，則判斷所述灶具開中火，對應控制所述煙機模塊處于煙機中檔模式；其中，所述氧氣濃度最低閾值為預設的所述灶具開大火所述灶具區域的氧氣濃度；

58、若所述灶具區域的氧氣濃度≤所述氧氣濃度最低閾值，且所述灶具區域的氧氣濃度趨勢保持不變，則判斷所述灶具開大火，對應控制所述煙機模塊處于煙機高檔模式；

59、若所述室內氧氣濃度>所述灶具區域的氧氣濃度>所述氧氣濃度最低閾值，且所述灶具區域的氧氣濃度逐漸升高，則判斷所述灶具關火，對應控制所述煙機模塊處于煙機低檔模式；

60、所述廚房電器通過無線傳輸方式獲取所述灶具的烹飪狀態信息，所述無線傳輸方式包括藍牙、紅外、wifi和無線電中的一種或者多種。

61、一種廚房電器控制裝置，應用于上述的廚房電器中，所述廚房電器控制裝置包括：

62、電源開關，被配置為啟閉所述廚房電器的電源；

63、獲取結構，被配置為：獲取所述廚房電器所處廚房區域的室外溫度和室內溫度；獲取所述廚房電器對應灶具的烹飪狀態；

64、控制結構，被配置為：在所述室內溫度屬于第一溫度范圍時，所述制冷模塊維持關閉狀態；在所述室內溫度和所述室外溫度均屬于第二溫度范圍時，控制開啟所述制冷模塊；依據所述灶具的烹飪狀態對應控制所述煙機模塊的工作模式；依據所述煙機模塊的工作模式以及所述室外溫度與所述室內溫度的差異，對應控制所述第二進風口的啟閉；依據所述煙機模塊的工作模式對應控制所述新風模塊的運行模式和處于開啟狀態的所述制冷模塊的運行模式。

65、一種計算機可讀存儲介質，其上存儲有計算機程序，所述計算機程序被處理器執行時實現如上述的廚房電器控制方法。

66、本發明的有益效果主要在于：

67、本發明提供的廚房電器及其控制方法和相關裝置，集成了煙機模塊、制冷模塊和新風模塊，可在烹飪過程中為廚房控?zé)煛⒅评浜鸵胄嘛L(fēng)，有效提升了烹飪體驗。具體而言，制冷模塊的蒸發器設置于機體的第一腔體，制冷模塊的冷凝器和壓縮機均設置于機體的第二腔體，也即制冷模塊均集成在機體內，不再分為室內機和室外機，其結構較為緊湊，安裝較為方便。通過新風模塊的第二風幕送風口，可在烹飪時形成風幕，可輔助煙機模塊控?zé)煟行Ы档陀蜔熖右荩煌ㄟ^蒸發器配置為降低第一腔體內的溫度，新風模塊的第二進風口與第一腔體連通，可在新風管路內注入冷風，在一定程度上降低了新風的溫度，例如在夏季可有效提升烹飪體驗。通過機體上的冷風送風口可直接輸送冷風，有效降低廚房內的室內溫度；通過機體上的第一新風送風口可直接輸送新風，為廚房內注入新鮮空氣，有利于提高廚房內的氧氣。

68、為使本技術的上述目的、特征和優點能更明顯易懂，下文特舉較佳實施例，并配合附圖，作詳細說明如下。
