本技術涉及廚電，尤其涉及一種烹飪器具。

背景技術：

1、集成灶，行業里亦稱作環保灶或集成環保灶，集成灶是一種集油煙機、燃氣灶、消毒柜、儲藏柜等多種功能于一體的廚房電器，具有節省空間、抽油煙效果好，節能低耗環保等優點。

2、集成灶一般包括機架和機頭，機頭設置于機架上，機架與櫥柜的連接處打膠密封。然而，長時間使用后，密封膠容易老化導致密封失效，油液會滲入到側板位置，并在側板的內側或外側流到機架的底部，進而滲出櫥柜導致廚房環境污染，難以清理，影響用戶體驗。

技術實現思路

1、本實用新型的目的在于提出一種烹飪器具，能夠收集沿著側板向下流動的油液，防止油液流到機架的底部，避免滲出櫥柜導致廚房環境污染，提升了用戶體驗。

2、為達此目的，本實用新型采用以下技術方案：

3、一種烹飪器具，包括：

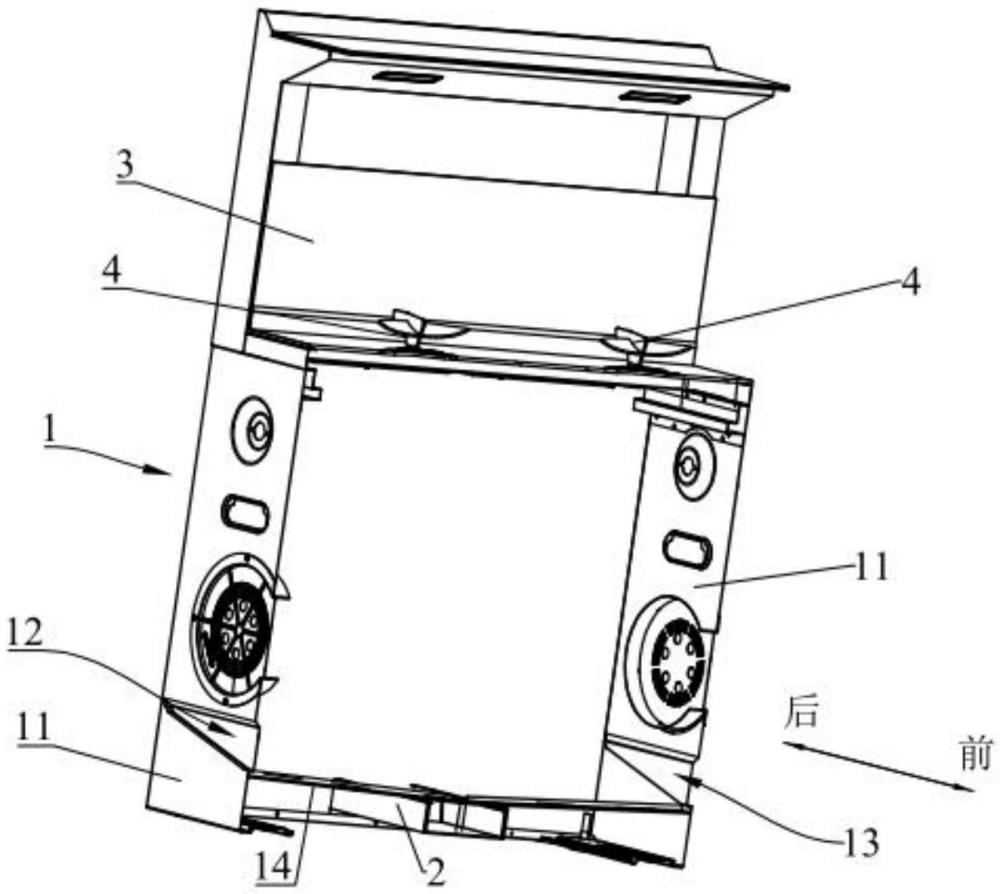

4、機架，所述機架包括間隔設置的兩個側板，每個所述側板均具有導油結構，所述側板向內凹設有導油槽，所述導油槽在所述側板的內側形成導油凸包，所述導油槽的底部開設有導油孔，所述導油槽和所述導油凸包形成所述導油結構；

5、接油盒，所述接油盒設置于所述機架內；

6、回油件，所述回油件被配置為將所述導油結構收集的油液引流至所述接油盒內。

7、作為上述烹飪器具的可選方案，所述導油槽包括由上至下依次連接的頂板、豎板和底板，所述頂板和所述底板均與所述側板相連接，且所述底板開設有所述導油孔。

8、作為上述烹飪器具的可選方案，所述導油槽還包括導油斜板，所述導油斜板與所述頂板、所述豎板、所述底板以及所述側板均連接，所述導油斜板沿由上至下的方向向所述底板傾斜。

9、作為上述烹飪器具的可選方案，所述導油斜板與所述豎板之間的夾角為銳角。

10、作為上述烹飪器具的可選方案，所述導油槽包括兩個所述導油斜板，兩個所述導油斜板間隔設置于所述豎板的兩側且傾斜方向相反。

11、作為上述烹飪器具的可選方案，所述頂板與所述側板的夾角以及所述頂板與所述豎板的夾角均為鈍角。

12、作為上述烹飪器具的可選方案，所述導油槽沿所述機架的前后方向的最大尺寸與所述側板沿所述機架的前后方向的尺寸之比大于0.8。

13、作為上述烹飪器具的可選方案，所述回油件具有回油槽，所述回油槽的兩端分別位于對應的底板的下方，所述回油槽具有回油缺口，所述回油缺口位于所述接油盒的上方。

14、作為上述烹飪器具的可選方案，所述回油件包括回油板和設置于所述回油板的相對兩側的兩個擋板，兩個所述擋板與所述回油板形成所述回油槽，所述擋板開設有所述回油缺口。

15、作為上述烹飪器具的可選方案，所述回油板包括回油段以及位于所述回油段兩側的兩個導油段，兩個所述導油段部分位于對應的所述底板的下方，所述導油段沿靠近所述回油段的方向向下傾斜設置，至少一個所述擋板在所述回油段的位置斷開以形成所述回油缺口。

16、本實用新型的有益效果：

17、本實用新型提供了一種烹飪器具。該烹飪器具中，機架的側板向內凹設有導油槽，且導油槽在側板的內側形成導油凸包，當油液沿著側板的外側向下流動時，會通過導油槽，并沿著導油槽底部的導油孔滴入回油件，當油液沿著側板的內側向下流動時，會沿著導油凸包向下流動，同樣會在導油凸包的底部滴入回油件，最終回油件內的油液會被引流至接油盒內。

18、該烹飪器具能夠收集沿著側板向下流動的油液，防止油液流到機架的底部，避免滲出櫥柜導致廚房環境污染，提升了用戶體驗。

技術特征：

1.一種烹飪器具，其特征在于，包括：

2.根據權利要求1所述的烹飪器具，其特征在于，所述導油槽(12)包括由上至下依次連接的頂板(121)、豎板(122)和底板(123)，所述頂板(121)和所述底板(123)均與所述側板(11)相連接，且所述底板(123)開設有所述導油孔(125)。

3.根據權利要求2所述的烹飪器具，其特征在于，所述導油槽(12)還包括導油斜板(124)，所述導油斜板(124)與所述頂板(121)、所述豎板(122)、所述底板(123)以及所述側板(11)均連接，所述導油斜板(124)沿由上至下的方向向所述底板(123)傾斜。

4.根據權利要求3所述的烹飪器具，其特征在于，所述導油斜板(124)與所述豎板(122)之間的夾角為銳角。

5.根據權利要求3所述的烹飪器具，其特征在于，所述導油槽(12)包括兩個所述導油斜板(124)，兩個所述導油斜板(124)間隔設置于所述豎板(122)的兩側且傾斜方向相反。

6.根據權利要求2所述的烹飪器具，其特征在于，所述頂板(121)與所述側板(11)的夾角以及所述頂板(121)與所述豎板(122)的夾角均為鈍角。

7.根據權利要求2所述的烹飪器具，其特征在于，所述導油槽(12)沿所述機架(1)的前后方向的最大尺寸與所述側板(11)沿所述機架(1)的前后方向的尺寸之比大于0.8。

8.根據權利要求2～7中任一項所述的烹飪器具，其特征在于，所述回油件(14)具有回油槽(141)，所述回油槽(141)的兩端分別位于對應的底板(123)的下方，所述回油槽(141)具有回油缺口(1431)，所述回油缺口(1431)位于所述接油盒(2)的上方。

9.根據權利要求8所述的烹飪器具，其特征在于，所述回油件(14)包括回油板(142)和設置于所述回油板(142)的相對兩側的兩個擋板(143)，兩個所述擋板(143)與所述回油板(142)形成所述回油槽(141)，所述擋板(143)開設有所述回油缺口(1431)。

10.根據權利要求9所述的烹飪器具，其特征在于，所述回油板(142)包括回油段(1422)以及位于所述回油段(1422)兩側的兩個導油段(1421)，兩個所述導油段(1421)部分位于對應的所述底板(123)的下方，所述導油段(1421)沿靠近所述回油段(1422)的方向向下傾斜設置，至少一個所述擋板(143)在所述回油段(1422)的位置斷開以形成所述回油缺口(1431)。

技術總結
本技術公開了一種烹飪器具，涉及廚電技術領域。該烹飪器具包括機架、接油盒及回油件，所述機架包括間隔設置的兩個側板，每個所述側板均具有導油結構，所述側板向內凹設有導油槽，所述導油槽在所述側板的內側形成導油凸包，所述導油槽的底部開設有導油孔，所述導油槽和所述導油凸包形成所述導油結構；所述接油盒設置于所述機架內；所述回油件被配置為將所述導油結構收集的油液引流至所述接油盒內。該烹飪器具能夠收集沿著側板向下流動的油液，防止油液流到機架的底部，避免滲出櫥柜導致廚房環境污染，提升了用戶體驗。

技術研發人員：孫吉,蔡升,厲明,馬夢南,史天俊,夏松波
受保護的技術使用者：浙江億田智能廚電股份有限公司
技術研發日：20240704
技術公布日：2025/4/28
