本技術涉及紗線生產，具體為一種用于紗線生產用烘干裝置。

背景技術：

1、紗線清洗是紗線生產過程中的一部分，紗線清洗裝置在紗線生產過程中起著重要的作用，能夠保證生產出來的紗線的清潔程度以及衛生程度，紗線染色過程中或織物后整理中，經常需要進行清洗，以祛除粘附的雜質、灰塵、浮色。清洗過后的紗線含有大量的水分，在后續的烘干過程中也會花費大量的時間進行烘干處理。

2、現有技術中一般對紗線烘干都是將紗線穿過烘干箱內，進行烘干，在對其進行收卷，但是將紗線直接穿過烘箱，由于剛清洗完的紗線，表面附著著較多的水份，這樣的烘干方式效率較低，不適用于大批量紗線生產使用，故而提出一種用于紗線生產用烘干裝置來解決上述問題。

技術實現思路

1、針對現有技術的不足，本實用新型提供了一種用于紗線生產用烘干裝置，具備烘干效率較高、使用方便等優點，解決了上述背景技術中所提及到的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種用于紗線生產用烘干裝置，包括底板，所述底板頂部固定連接有箱體，所述箱體頂部固定連接有烘干組件，所述箱體內部固定連接有擠干組件，所述底板頂部固定連接有收卷組件。

3、進一步，所述箱體內壁開設有通孔；

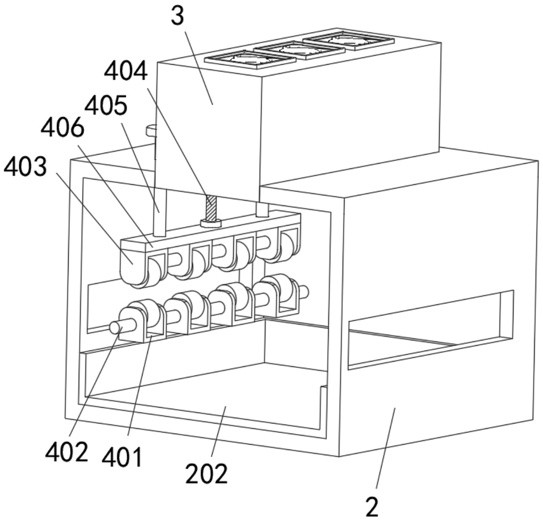

4、所述擠干組件包括有設置于箱體內部的第一輥輪，所述第一輥輪外表面固定連接有支撐桿，所述箱體內部設置有第二輥輪，所述第二輥輪頂部固定連接有固定板，所述固定板頂部轉動連接有螺紋桿，所述螺紋桿螺紋連接于箱體內部，所述固定板頂部固定連接有限位桿。

5、進一步，所述烘干組件包括有固定連接于箱體頂部的烘箱，所述烘箱內部固定連接有加熱棒，所述烘箱內壁內部固定連接有通風扇，所述烘箱底壁開設有通風孔。

6、進一步，所述收卷組件包括有固定連接于底板頂部的支撐柱，所述支撐柱頂部固定連接有架體，所述架體背面固定連接有電機，所述電機內部轉動連接有收卷輥。

7、進一步，所述電機輸出軸內部螺紋連接有螺栓，所述螺栓螺紋連接于收卷輥內部。

8、進一步，所述支撐桿固定連接于箱體內部，所述第二輥輪位于第一輥輪頂部。

9、進一步，所述箱體內部活動連接有收集箱，所述收集箱正面固定連接有把手。

10、與現有技術相比，本申請的技術方案具備以下有益效果：

11、1、該用于紗線生產用烘干裝置，將剛清洗完的紗線纏繞在收卷輥外表面，將收卷輥放置在架體上，使用螺栓將電機輸出軸與收卷輥之間進行固定，啟動電機帶動收卷輥進行傳動，另一組收卷組件對紗線進行收線。

12、2、該用于紗線生產用烘干裝置，將紗線穿過第一輥輪與第二輥輪之間，轉動螺紋桿帶動固定板與第二輥輪向下移動，對紗線進行擠壓，啟動電機帶動收卷輥與紗線傳動，即可對紗線內的水份進行擠出，啟動通風扇與加熱棒，對紗線進行吹熱風，即可對紗線進行二次脫水烘干，通過另一組收卷組件對紗線進行收卷。

技術特征：

1.一種用于紗線生產用烘干裝置，包括底板（1），其特征在于：所述底板（1）頂部固定連接有箱體（2），所述箱體（2）頂部固定連接有烘干組件（3），所述箱體（2）內部固定連接有擠干組件（4），所述底板（1）頂部固定連接有收卷組件（5）；

2.根據權利要求1所述的一種用于紗線生產用烘干裝置，其特征在于：所述烘干組件（3）包括有固定連接于箱體（2）頂部的烘箱（301），所述烘箱（301）內部固定連接有加熱棒（302），所述烘箱（301）內壁內部固定連接有通風扇（304），所述烘箱（301）底壁開設有通風孔（303）。

3.根據權利要求1所述的一種用于紗線生產用烘干裝置，其特征在于：所述收卷組件（5）包括有固定連接于底板（1）頂部的支撐柱（501），所述支撐柱（501）頂部固定連接有架體（502），所述架體（502）背面固定連接有電機（503），所述電機（503）內部轉動連接有收卷輥（504）。

4.根據權利要求3所述的一種用于紗線生產用烘干裝置，其特征在于：所述電機（503）輸出軸內部螺紋連接有螺栓（505），所述螺栓（505）螺紋連接于收卷輥（504）內部。

5.根據權利要求1所述的一種用于紗線生產用烘干裝置，其特征在于：所述支撐桿（402）固定連接于箱體（2）內部，所述第二輥輪（403）位于第一輥輪（401）頂部。

6.根據權利要求1所述的一種用于紗線生產用烘干裝置，其特征在于：所述箱體（2）內部活動連接有收集盒（202），所述收集盒（202）正面固定連接有把手。

技術總結
本技術涉及一種用于紗線生產用烘干裝置，包括底板，所述底板頂部固定連接有箱體，所述箱體頂部固定連接有烘干組件，所述箱體內部固定連接有擠干組件，所述底板頂部固定連接有收卷組件，所述箱體內壁開設有通孔，所述擠干組件包括有設置于箱體內部的第一輥輪，所述第一輥輪外表面固定連接有支撐桿，所述箱體內部設置有第二輥輪，所述第二輥輪頂部固定連接有固定板，所述固定板頂部轉動連接有螺紋桿，所述螺紋桿螺紋連接于箱體內部。該用于紗線生產用烘干裝置，將剛清洗完的紗線纏繞在收卷輥外表面，將收卷輥放置在架體上，使用螺栓將電機輸出軸與收卷輥之間進行固定，啟動電機帶動收卷輥進行傳動，另一組收卷組件對紗線進行收卷。

技術研發人員：陳業同,王精求
受保護的技術使用者：黃梅縣虹銘紡織有限公司
技術研發日：20240711
技術公布日：2025/4/28
