本技術屬于能源利用，尤其涉及一種具有冷卻循環結構的高低溫流體逆向冷卻分離裝置。

背景技術：

1、高低溫流體逆向冷卻分離裝置通常指的是一種熱交換設備，用于將高溫流體中的熱量傳遞給低溫流體，同時實現二者的物理分離，這種裝置通常在工業生產過程中用于能源回收或廢熱利用，在化工、電力等行業中，許多過程產生高溫廢熱或熱能，因此需要用到冷卻分離裝置。

2、目前，雖然逆向冷卻分離裝置能夠?qū)崿F(xiàn)熱能回收，但在實際操作中，由于熱交換過程中存在不可避免的傳熱損失和流體阻力，導致部分熱量會在循環時造成流失，意味著需要更多的能量來補充損失的熱量，從而降低整體能源利用效率，且在熱量流失的情況下，高低溫流體之間的熱交換實現冷熱能分離時出現差異，降低了該裝置的使用效果。

3、為此，本實用新型提出一種具有冷卻循環結構的高低溫流體逆向冷卻分離裝置解決上述問題。

技術實現思路

1、針對現有技術所存在的上述缺點，本實用新型提供了一種具有冷卻循環結構的高低溫流體逆向冷卻分離裝置，能夠有效解決現有技術中熱交換過程中存在不可避免的傳熱損失和流體阻力，以及在熱量流失的情況下，高低溫流體之間的熱交換實現冷熱能分離時出現差異的問題。

2、本實用新型提供一種具有冷卻循環結構的高低溫流體逆向冷卻分離裝置，包括底座，所述底座的上表面固定連接有箱體，所述箱體的內壁固定連接有擋板，所述擋板的上表面固定連接有兩個相對稱的隔離板，兩個所述隔離板將箱體內部分為三個腔體，依次為熱流腔、交換腔和冷流腔，其中一個所述隔離板的內壁固定連接有多個導熱板，所述交換腔的內部設置有傳導塊，多個所述導熱板遠離隔離板的一端與傳導塊的外壁固定連接，所述傳導塊的外壁固定連接有多個貫穿另一個隔離板的導流板，所述箱體的內壁設置有多個分布均勻的風機。

3、進一步地，所述箱體的頂端固定連接有支撐架，所述支撐架與箱體之間分別連通有熱流斗和冷流斗，所述箱體的底端內壁設置有收集框，所述擋板的內壁連通有出料斗，所述出料斗的外壁設置有電磁閥。

4、進一步地，所述箱體的上表面固定連接有第一循環泵，所述第一循環泵的輸出端和排出端分別與冷流腔和熱流腔連通，所述箱體的底端內壁設置有第二循環泵，所述第二循環泵的輸出端和排出端分別與收集框和冷流腔連通。

5、進一步地，其中一個所述隔離板的外壁固定連接有熱導框，所述熱導框的內壁設置有多個分布均勻的熱導管。

6、進一步地，多個所述導熱板與隔離板之間均設置有密封圈，所述第二循環泵的排出端貫穿擋板并固定連接有單向閥。

7、進一步地，所述擋板與箱體之間共同固定連接有導向塊，所述箱體的外壁通過合頁轉動連接有箱門，所述箱門的內壁設置有隔熱觀察窗。

8、本實用新型提供的技術方案，與已知的現有技術相比，具有如下

9、有益效果：

10、1、通過設置的隔離板、熱流腔、導熱板、傳導塊、導流板、風機和交換腔的相互配合，利用導熱板和導流板將高溫流體和低溫流體進行有效隔離和交換，在配合風機將熱量快速傳遞，能夠有效地防止部分熱量在循環時出現流失的情況，避免使用更多的能量來補充損失的熱量，提高該裝置的真熱鬧個體能源利用效率。

11、2、通過設置的支撐架、收集框、第一循環泵、第二循環泵和出料斗的相互配合，通過第一循環泵和第二循環泵將流體引導至適當位置，確保冷熱能有效傳輸，可以最大限度地減少熱能傳輸過程中的能量損失，提高了該裝置的使用效果。

技術特征：

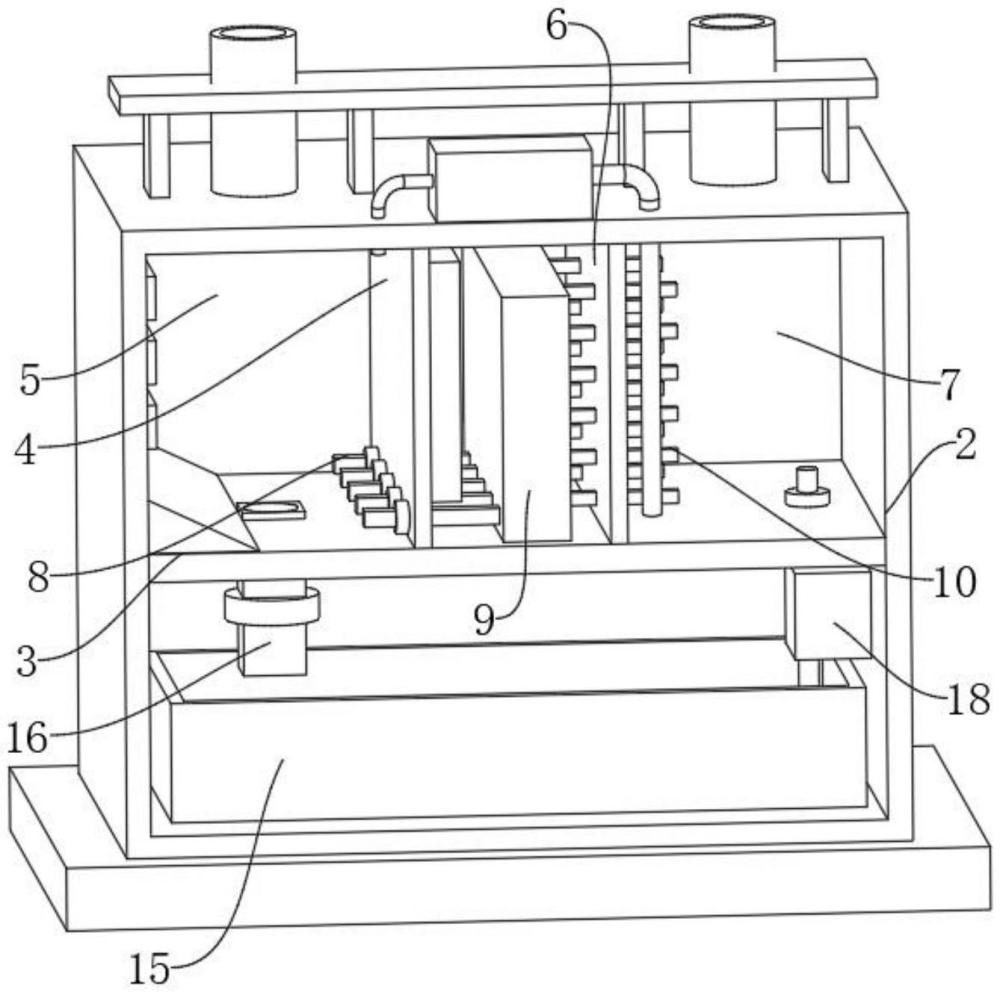

1.一種具有冷卻循環結構的高低溫流體逆向冷卻分離裝置，其特征在于，包括底座(1)，所述底座(1)的上表面固定連接有箱體(2)，所述箱體(2)的內壁固定連接有擋板(3)，所述擋板(3)的上表面固定連接有兩個相對稱的隔離板(4)，兩個所述隔離板(4)將箱體(2)內部分為三個腔體，依次為熱流腔(5)、交換腔(6)和冷流腔(7)，其中一個所述隔離板(4)的內壁固定連接有多個導熱板(8)，所述交換腔(6)的內部設置有傳導塊(9)，多個所述導熱板(8)遠離隔離板(4)的一端與傳導塊(9)的外壁固定連接，所述傳導塊(9)的外壁固定連接有多個貫穿另一個隔離板(4)的導流板(10)，所述箱體(2)的內壁設置有多個分布均勻的風機(11)。

2.根據權利要求1所述的一種具有冷卻循環結構的高低溫流體逆向冷卻分離裝置，其特征在于，所述箱體(2)的頂端固定連接有支撐架(12)，所述支撐架(12)與箱體(2)之間分別連通有熱流斗(13)和冷流斗(14)，所述箱體(2)的底端內壁設置有收集框(15)，所述擋板(3)的內壁連通有出料斗(16)，所述出料斗(16)的外壁設置有電磁閥。

3.根據權利要求2所述的一種具有冷卻循環結構的高低溫流體逆向冷卻分離裝置，其特征在于，所述箱體(2)的上表面固定連接有第一循環泵(17)，所述第一循環泵(17)的輸出端和排出端分別與冷流腔(7)和熱流腔(5)連通，所述箱體(2)的底端內壁設置有第二循環泵(18)，所述第二循環泵(18)的輸出端和排出端分別與收集框(15)和冷流腔(7)連通。

4.根據權利要求1所述的一種具有冷卻循環結構的高低溫流體逆向冷卻分離裝置，其特征在于，其中一個所述隔離板(4)的外壁固定連接有熱導框(19)，所述熱導框(19)的內壁設置有多個分布均勻的熱導管(20)。

5.根據權利要求3所述的一種具有冷卻循環結構的高低溫流體逆向冷卻分離裝置，其特征在于，多個所述導熱板(8)與隔離板(4)之間均設置有密封圈，所述第二循環泵(18)的排出端貫穿擋板(3)并固定連接有單向閥。

6.根據權利要求1所述的一種具有冷卻循環結構的高低溫流體逆向冷卻分離裝置，其特征在于，所述擋板(3)與箱體(2)之間共同固定連接有導向塊(21)，所述箱體(2)的外壁通過合頁轉動連接有箱門，所述箱門的內壁設置有隔熱觀察窗。

技術總結
本技術涉及能源利用技術領域，尤其涉及一種具有冷卻循環結構的高低溫流體逆向冷卻分離裝置，包括底座，所述底座的上表面固定連接有箱體，所述箱體的內壁固定連接有擋板，所述擋板的上表面固定連接有兩個相對稱的隔離板，兩個所述隔離板將箱體內部分為三個腔體，依次為熱流腔、交換腔和冷流腔，其中一個所述隔離板的內壁固定連接有多個導熱板，所述交換腔的內部設置有傳導塊，多個所述導熱板遠離隔離板的一端與傳導塊的外壁固定連接。本技術能夠有效地防止部分熱量在循環時出現流失的情況，避免使用更多的能量來補充損失的熱量，提高該裝置的真熱鬧個體能源利用效率。

技術研發人員：趙友博,王洪彪,隋中安
受保護的技術使用者：山東龍港化工有限公司
技術研發日：20240715
技術公布日：2025/4/28
