本技術涉及換熱器，具體為一種耐高水溫溫泉熱泵的換熱器。

背景技術：

1、熱泵是一種充分利用低品位熱能的高效節能裝置，熱量可以自發地從高溫物體傳遞到低溫物體中去，但不能自發地沿相反方向進行，其中，溫泉熱泵被廣泛運用于泳池恒溫系統中，而換熱器是溫泉熱泵的重要組成部分。

2、例如專利號cn216620796u，公開了一種新型熱泵換熱器，包括換熱組件和保護罩，保護罩套入設置在換熱組件外表面，換熱組件上端前后兩側均固定有一對螺紋桿，換熱組件下端通過螺絲連接有支撐框，支撐框下端設置有底板，底板與支撐框之間的四個角均安裝有減震器，底板中部開有貫通出底板上下兩端的穿孔，上下滑動橫向滑動軌調整半圓夾持片的高度，螺栓一和螺栓二使得半圓夾持片牢固夾持住管線，保護罩保護換熱組件而不受到灰塵堆積，通過彈簧將三角塊卡入卡槽內部將保護罩進行穩固在支撐框上，解決了現目前的熱泵換熱器的保護罩安裝不夠牢固而容易導致保護罩脫落、并且換熱組件的管線容易凌亂而受到損壞的問題；

3、該專利中的熱泵換熱器管線的固定較為困難，且容易出現管線固定過緊或過松的問題，引起管線的擠壓損傷或松動，同時其防護罩缺少快速拆裝的功能，導致防護罩的拆裝固定效率較低。

技術實現思路

1、針對現有技術的不足，本實用新型提供了一種耐高水溫溫泉熱泵的換熱器，解決了熱泵換熱器管線的固定較為困難，且容易出現管線固定過緊或過松的問題，引起管線的擠壓損傷或松動，同時其防護罩缺少快速拆裝的功能，導致防護罩的拆裝固定效率較低的問題。

2、為實現以上目的，本實用新型通過以下技術方案予以實現：一種耐高水溫溫泉熱泵的換熱器，包括安裝座，所述安裝座的上端設置有減震架，所述減震架的內側設置有換熱組件，所述換熱組件的上端設置有減震板，所述減震架的外側設置有防護罩，所述安裝座內部的左右兩側設置有雙頭絲桿，所述安裝座的上端開設有滑槽，所述滑槽的內側設置有卡合塊，所述防護罩的下端開設有定位孔，所述安裝座的下端開設有夾持槽，所述夾持槽的內側設置有夾持板一和夾持板二，所述夾持槽的前側開設有活動槽，所述活動槽的內側設置有調節絲桿和活動塊。

3、優選的，所述減震架的下端固定安裝有減震器一，所述減震器一的下端和安裝座的上端固定連接，所述減震架和換熱組件的外側相互適配，方便換熱組件的安裝和減震防護。

4、優選的，所述減震板和換熱組件的上端貼合連接，所述減震板的上端固定安裝有減震器二，所述減震器二的上端和防護罩的內側固定連接，所述防護罩和減震架的外側相互適配，所述防護罩的下端和安裝座的表面通過臺階槽卡合連接，方便換熱組件頂部的減震和外側的防塵。

5、優選的，所述滑槽呈前后左右對稱設置有四個，所述雙頭絲桿的前后兩端和滑槽的內側轉動連接，所述雙頭絲桿的前端延伸至安裝座的外側固定安裝有旋鈕，方便控制雙頭絲桿轉動。

6、優選的，所述卡合塊呈l型結構設計，所述卡合塊的下端和滑槽的內側滑動連接，且和雙頭絲桿的表面螺紋連接，所述卡合塊的上端延伸至滑槽的外側，且和防護罩的下端通過定位孔卡合連接，方便防護罩的拆裝固定。

7、優選的，所述夾持槽關于安裝座呈上下貫穿設置，所述夾持槽內側的后端開設有凹槽，所述夾持板一的后端和凹槽的內側滑動套接，且通過彈簧一彈性連接，所述夾持板二的后端和夾持板一的前端相互適配，方便夾持板一對管線的彈性夾持。

8、優選的，所述調節絲桿的前后兩端和活動槽的內側轉動連接，所述調節絲桿的前端延伸至安裝座的外側固定安裝有調節鈕，所述夾持板二的前端和活動槽的內側滑動套接，且和活動塊下端的后側通過彈簧二彈性連接，所述活動塊的上端和調節絲桿的表面螺紋連接，所述活動塊和活動槽的內側滑動連接，方便對管線進行彈性夾持固定。

9、本實用新型提供了耐高水溫溫泉熱泵的換熱器。與現有技術相比具備以下有益效果：

10、1、該耐高水溫溫泉熱泵的換熱器，通過設置減震架、減震器一、換熱組件、減震板、減震器二、防護罩，通過將防護罩安裝套接在減震架外側，直至其下端與安裝座上端的臺階槽卡合，實現對換熱組件的防塵防護，此時減震板與換熱組件頂部貼合，通過減震器一和減震器二實現對換熱組件上下兩端的減震緩沖。

11、2、該耐高水溫溫泉熱泵的換熱器，通過設置雙頭絲桿、旋鈕、滑槽、卡合塊、定位孔，通過轉動旋鈕帶動兩個雙頭絲桿轉動，使卡合塊沿滑槽滑動，直至其上端與定位孔插接，實現對防護罩的卡合固定，同時方便后續拆卸。

12、3、該耐高水溫溫泉熱泵的換熱器，通過設置夾持板一、夾持板二、彈簧二、活動槽、調節絲桿、調節鈕、活動塊，通過轉動調節鈕帶動調節絲桿轉動，使活動塊在活動槽內側滑動，彈簧二推動夾持板二與夾持板一靠近，實現對管線的彈性夾持，同時避免引起管線的擠壓損傷。

技術特征：

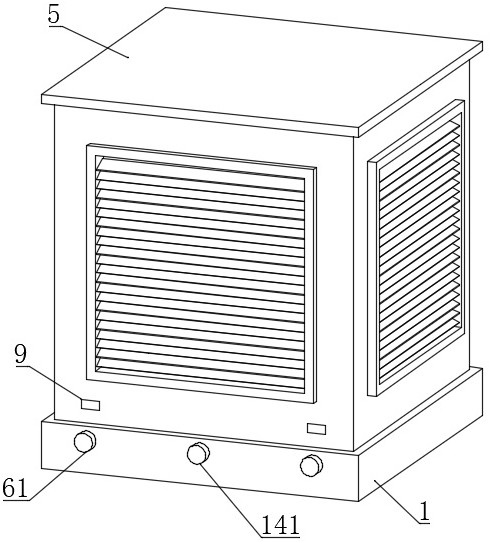

1.一種耐高水溫溫泉熱泵的換熱器，包括安裝座（1），其特征在于：所述安裝座（1）的上端設置有減震架（2），所述減震架（2）的內側設置有換熱組件（3），所述換熱組件（3）的上端設置有減震板（4），所述減震架（2）的外側設置有防護罩（5），所述安裝座（1）內部的左右兩側設置有雙頭絲桿（6），所述安裝座（1）的上端開設有滑槽（7），所述滑槽（7）的內側設置有卡合塊（8），所述防護罩（5）的下端開設有定位孔（9），所述安裝座（1）的下端開設有夾持槽（10），所述夾持槽（10）的內側設置有夾持板一（11）和夾持板二（12），所述夾持槽（10）的前側開設有活動槽（13），所述活動槽（13）的內側設置有調節絲桿（14）和活動塊（15）。

2.根據權利要求1所述的一種耐高水溫溫泉熱泵的換熱器，其特征在于：所述減震架（2）的下端固定安裝有減震器一（21），所述減震器一（21）的下端和安裝座（1）的上端固定連接，所述減震架（2）和換熱組件（3）的外側相互適配。

3.根據權利要求1所述的一種耐高水溫溫泉熱泵的換熱器，其特征在于：所述減震板（4）和換熱組件（3）的上端貼合連接，所述減震板（4）的上端固定安裝有減震器二（41），所述減震器二（41）的上端和防護罩（5）的內側固定連接，所述防護罩（5）和減震架（2）的外側相互適配，所述防護罩（5）的下端和安裝座（1）的表面通過臺階槽卡合連接。

4.根據權利要求1所述的一種耐高水溫溫泉熱泵的換熱器，其特征在于：所述滑槽（7）呈前后左右對稱設置有四個，所述雙頭絲桿（6）的前后兩端和滑槽（7）的內側轉動連接，所述雙頭絲桿（6）的前端延伸至安裝座（1）的外側固定安裝有旋鈕（61）。

5.根據權利要求1所述的一種耐高水溫溫泉熱泵的換熱器，其特征在于：所述卡合塊（8）呈l型結構設計，所述卡合塊（8）的下端和滑槽（7）的內側滑動連接，且和雙頭絲桿（6）的表面螺紋連接，所述卡合塊（8）的上端延伸至滑槽（7）的外側，且和防護罩（5）的下端通過定位孔（9）卡合連接。

6.根據權利要求1所述的一種耐高水溫溫泉熱泵的換熱器，其特征在于：所述夾持槽（10）關于安裝座（1）呈上下貫穿設置，所述夾持槽（10）內側的后端開設有凹槽（101），所述夾持板一（11）的后端和凹槽（101）的內側滑動套接，且通過彈簧一（111）彈性連接，所述夾持板二（12）的后端和夾持板一（11）的前端相互適配。

7.根據權利要求1所述的一種耐高水溫溫泉熱泵的換熱器，其特征在于：所述調節絲桿（14）的前后兩端和活動槽（13）的內側轉動連接，所述調節絲桿（14）的前端延伸至安裝座（1）的外側固定安裝有調節鈕（141），所述夾持板二（12）的前端和活動槽（13）的內側滑動套接，且和活動塊（15）下端的后側通過彈簧二（121）彈性連接，所述活動塊（15）的上端和調節絲桿（14）的表面螺紋連接，所述活動塊（15）和活動槽（13）的內側滑動連接。

技術總結
本技術公開了一種耐高水溫溫泉熱泵的換熱器，本技術涉及換熱器技術領域。該耐高水溫溫泉熱泵的換熱器，通過將防護罩安裝套接在減震架外側，直至其下端與安裝座上端的臺階槽卡合，實現對換熱組件的防塵防護，此時減震板與換熱組件頂部貼合，通過減震器一和減震器二實現對換熱組件上下兩端的減震緩沖，通過轉動旋鈕帶動兩個雙頭絲桿轉動，使卡合塊沿滑槽滑動，直至其上端與定位孔插接，實現對防護罩的卡合固定，同時方便后續拆卸，通過轉動調節鈕帶動調節絲桿轉動，使活動塊在活動槽內側滑動，彈簧二推動夾持板二與夾持板一靠近，實現對管線的彈性夾持，同時避免引起管線的擠壓損傷。
