本技術屬于建筑結構工程，具體涉及一種內置鋼板混凝土與鋼筋混凝土拼接剪力墻。

背景技術：

1、框架剪力墻結構也稱框剪結構，這種結構是在框架結構中布置一定數量的剪力墻，構成靈活自由的使用空間，滿足不同建筑功能的要求，同時又有足夠的剪力墻，有相當大的側向剛度，即在水平荷載(風荷載和水平地震力)的作用下抵抗變形能力強，框剪結構的受力特點，是由框架和剪力墻結構兩種不同的抗側力結構組成的新的受力形式，所以它的框架不同于純框架結構中的框架，剪力墻在框剪結構中也不同于剪力墻結構中的剪力墻。

2、在公開號為cn212926568u的中國專利中，公開了一種內置鋼板斜撐混凝土剪力墻結構，該專利通過內置鋼板斜撐混凝土剪力墻結構在暗柱與鋼暗梁形成的矩形框架的對角線上連接鋼板斜撐，阻止鋼板斜撐面外變形，以顯著提高墻肢的塑性變形和后期剛度，顯著提高墻體的延性，從而顯著提高墻肢的抗震耗能能力；但是上述的內置鋼板斜撐混凝土剪力墻結構在使用時，鋼板斜撐只能在鋼暗梁和鋼暗柱的相等的情況下進行使用，很難在鋼暗梁和鋼暗柱長度不同情況下進行調節或安裝，從而很難滿足剪力墻的使用需求。

3、為解決上述問題，本申請中提出一種內置鋼板混凝土與鋼筋混凝土拼接剪力墻。

技術實現思路

1、為解決上述背景技術中提出的問題。本實用新型提供了一種內置鋼板混凝土與鋼筋混凝土拼接剪力墻，具有便于人們在不同長度的鋼暗梁和鋼暗柱上進行調節或安裝的特點。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種內置鋼板混凝土與鋼筋混凝土拼接剪力墻，包括：

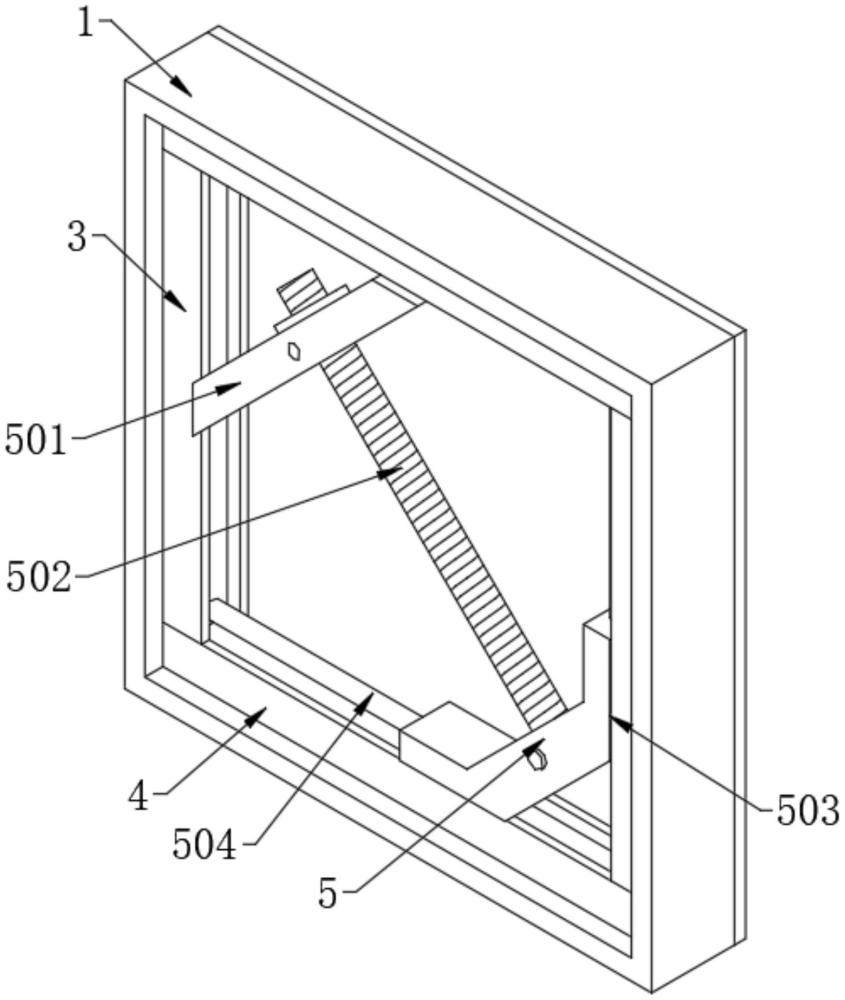

4、剪力墻本體，所述剪力墻本體的兩側均設置有墻板，兩個墻板的內部均設置有多根縱縫交錯的支撐鋼筋，剪力墻本體的內壁對稱設置有兩個鋼暗梁和兩個鋼暗柱；

5、所述剪力墻本體的內部設置有固定裝置，固定裝置包括固定在鋼暗梁和鋼暗柱之間的定位桿，定位桿的中部設置有可轉動的螺紋柱，螺紋柱遠離定位桿的一端設置有固定塊，且螺紋柱與定位桿和固定塊之間設置有傳動機構，固定塊的兩端與剪力墻本體內部的轉角相接觸。

6、作為本實用新型一種內置鋼板混凝土與鋼筋混凝土拼接剪力墻優選的，所述傳動機構包括轉動安裝在定位桿上的傳動環以及固定在固定塊上的套筒，定位桿的中部設置有通槽，傳動環設置在所述通槽內，固定塊的中部開設有與套筒相適配的安裝槽，套筒轉動安裝在所述安裝槽內，傳動環的中部開設有與螺紋柱相適配的螺紋孔。

7、作為本實用新型一種內置鋼板混凝土與鋼筋混凝土拼接剪力墻優選的，所述傳動環的外壁對稱固定有兩個主連接軸，兩個所述主連接軸貫穿所述通槽后并延伸至定位桿的外部，套筒的外壁對稱固定有兩個副連接軸，兩個所述副連接軸貫穿安裝槽后并延伸至固定塊的外部，傳動環的外壁設置有與所述主連接軸相適配的圓環狀的限位槽。

8、作為本實用新型一種內置鋼板混凝土與鋼筋混凝土拼接剪力墻優選的，所述螺紋柱的底部固定有限位環，套筒的內部開設有與限位環相適配的環形槽，通過限位環與環形槽的配合對螺紋柱進行限位，避免螺紋柱與套筒分離。

9、作為本實用新型一種內置鋼板混凝土與鋼筋混凝土拼接剪力墻優選的，所述傳動環的頂部固定有調節環，調節環的直徑大于所述通槽的直徑，通過調節環便于對傳動環進行旋轉。

10、作為本實用新型一種內置鋼板混凝土與鋼筋混凝土拼接剪力墻優選的，所述固定塊的兩端均設置有延展部，所述延展部遠離固定塊的一端設置有可伸縮的加強桿，加強桿遠離所述延展部的一端與鋼暗梁或鋼暗柱相接觸。

11、作為本實用新型一種內置鋼板混凝土與鋼筋混凝土拼接剪力墻優選的，所述延展部上開設有與加強桿相適配的插孔，所述插孔內部設置有彈簧。

12、與現有技術相比，本實用新型的有益效果是：

13、1、通過固定裝置和傳動機構等結構的配合，使固定塊的兩端分別與不同長度的鋼暗梁和鋼暗柱的轉角相接觸，通過定位桿、螺紋柱和固定塊的配合對剪力墻本體進行斜角支撐，便于人們在不同長度的鋼暗梁和鋼暗柱上進行調節或安裝，從而滿足剪力墻的使用需求；

14、2、通過加強桿插設在插孔內，使加強桿帶動彈簧發生形變，以實現加強桿遠離彈簧的一端與鋼暗梁或鋼暗柱相接觸，再通過彈簧的彈力實現對加強桿進行抵緊固定，從而進一步提高該裝置的支撐力。

技術特征：

1.一種內置鋼板混凝土與鋼筋混凝土拼接剪力墻，其特征在于，包括：

2.根據權利要求1所述的內置鋼板混凝土與鋼筋混凝土拼接剪力墻，其特征在于：所述傳動機構包括轉動安裝在定位桿(501)上的傳動環(506)以及固定在固定塊(503)上的套筒(507)，定位桿(501)的中部設置有通槽，傳動環(506)設置在所述通槽內，固定塊(503)的中部開設有與套筒(507)相適配的安裝槽，套筒(507)轉動安裝在所述安裝槽內。

3.根據權利要求2所述的內置鋼板混凝土與鋼筋混凝土拼接剪力墻，其特征在于：所述傳動環(506)的外壁對稱固定有兩個主連接軸，兩個所述主連接軸貫穿所述通槽后并延伸至定位桿(501)的外部，套筒(507)的外壁對稱固定有兩個副連接軸，兩個所述副連接軸貫穿安裝槽后并延伸至固定塊(503)的外部。

4.根據權利要求2所述的內置鋼板混凝土與鋼筋混凝土拼接剪力墻，其特征在于：所述螺紋柱(502)的底部固定有限位環(508)，套筒(507)的內部開設有與限位環(508)相適配的環形槽。

5.根據權利要求2所述的內置鋼板混凝土與鋼筋混凝土拼接剪力墻，其特征在于：所述傳動環(506)的頂部固定有調節環(509)，調節環(509)的直徑大于所述通槽的直徑。

6.根據權利要求1所述的內置鋼板混凝土與鋼筋混凝土拼接剪力墻，其特征在于：所述固定塊(503)的兩端均設置有延展部，所述延展部遠離固定塊(503)的一端設置有可伸縮的加強桿(504)。

7.根據權利要求6所述的內置鋼板混凝土與鋼筋混凝土拼接剪力墻，其特征在于：所述延展部上開設有與加強桿(504)相適配的插孔，所述插孔內部設置有彈簧(505)。

技術總結
本技術屬于建筑結構工程技術領域，尤其為一種內置鋼板混凝土與鋼筋混凝土拼接剪力墻，包括：剪力墻本體，所述剪力墻本體的兩側均設置有墻板，兩個墻板的內部均設置有多根縱縫交錯的支撐鋼筋，剪力墻本體的內壁對稱設置有兩個鋼暗梁和兩個鋼暗柱，所述剪力墻本體的內部設置有固定裝置，固定裝置包括固定在鋼暗梁和鋼暗柱之間的定位桿；本技術通過固定裝置和傳動機構等結構的配合，使固定塊的兩端分別與不同長度的鋼暗梁和鋼暗柱的轉角相接觸，通過定位桿、螺紋柱和固定塊的配合對剪力墻本體進行斜角支撐，便于人們在不同長度的鋼暗梁和鋼暗柱上進行調節或安裝，從而滿足剪力墻的使用需求。

技術研發人員：劉勛,呂博杰,孫紹華,王建軍,劉萬龍,孫煥宇
受保護的技術使用者：海陸（煙臺）環保疏浚有限公司
技術研發日：20240715
技術公布日：2025/4/28
