本申請涉及空調設備，更具體地說，涉及一種空調降溫節能裝置。

背景技術：

1、空調一般包括冷源/熱源設備，冷熱介質輸配系統，末端裝置等幾大部分和其他輔助設備；主要包括：制冷主機、水泵、風機和管路系統，末端裝置則負責利用輸配來的冷熱量，具體處理空氣狀態，使目標環境的空氣參數達到一定的要求。

2、相關技術中，為了實現空調的智能節能降溫功能，例如現有技術公開號為cn217357298u的專利提供一種空調智能降溫節能裝置及空調，該裝置通過冷凝水收集單元能夠?qū)照{(diào)自身產生的冷凝水進行收集再利用，并利用空調自身產生的冷凝水對空調進行降溫，從而降低空調外機的工作環境溫度和散熱片溫度，進而能夠使空調穩定運行，降低空調的故障率，同時還能夠節約水源，降低成本。

3、上述中的現有技術方案雖然通過冷凝水收集單元對空調自身產生的冷凝水進行收集再利用可以實現節能降溫的效果，但是用于收集冷凝水的箱體安裝外機底部，當箱體長時間使用后，會通過冷凝水或者引入水將雜質帶入箱體內部，若不能及時對箱體內部雜質清理，會影響降溫機構的正常運行和使用壽命；而在清理箱體時，由于箱體和外機位于室外甚至高空處，不便于用戶自行拆卸清理，進而不便于用戶進行后續維護。

4、鑒于此，我們提出一種空調降溫節能裝置。

技術實現思路

1、本申請的目的在于提供一種空調降溫節能裝置，解決了收集冷凝水的箱體位于空調底部不便于維護的技術問題，實現了便于對收集冷凝水的箱體進行維護的技術效果。

2、本申請?zhí)峁┝艘环N空調降溫節能裝置，包含：

3、空調外機，所述空調外機外側開設有進風口，所述空調外機內部設置有空調風機；

4、進氣組件，設置在空調外機的外側，所述進氣組件包括中空板，所述中空板一側對應進風口開設有通氣口，所述中空板底部開設有進氣柵格，所述中空板外側固定設置有容納箱，所述容納箱位于空調外機的外周側上；

5、降溫組件，位于中空板的內部，用于對經過中空板內部的空氣進行降溫；

6、箱體，位于容納箱內部，用于存儲冷凝水或引入水以供所述降溫組件使用。

7、作為本申請文件技術方案的一種可選方案，所述降溫組件包括主水管，所述主水管固定在中空板頂部，所述主水管外側固定設置有若干個支管，所述支管另一端均固定設置有噴頭，所述噴頭均位于中空板的內部，且所述噴頭均朝向進氣柵格設置，若干個所述噴頭沿著進風口的外側排列設置；

8、所述主水管外側固定設置有供水管，所述供水管另一端貫穿中空板固定設置有水泵，所述水泵固定設置于中空板底部，所述水泵的輸入端固定設置有吸水管，所述吸水管另一端固定設置于容納箱外側，且與所述箱體相互連通。

9、作為本申請文件技術方案的一種可選方案，所述中空板內側設置有傾斜面，所述傾斜面均位于通氣口的底部，所述噴頭位于傾斜面的中部位置；所述空調外機內部設置冷凝管，所述冷凝管外側固定設置有若干個散熱翅片，所述散熱翅片對應進風口設置。

10、作為本申請文件技術方案的一種可選方案，所述容納箱頂部開設有進水孔，所述進水孔通過進水管與冷凝水管和補水管連接；所述箱體外側固定設置有把手，所述箱體一側對應吸水管開設有出水孔，所述箱體頂部對應進水孔開設有注水孔，所述箱體外側固定設置有溢流管。

11、作為本申請文件技術方案的一種可選方案，所述容納箱外側開設有通孔，所述容納箱外側通過螺栓可拆卸設置有固定板，所述固定板靠近箱體的一側固定設置有卡塊，所述卡塊位于通孔內側；所述箱體外側對應固定板開設有卡槽。

12、作為本申請文件技術方案的一種可選方案，所述中空板頂部固定設置有蓋板，所述蓋板卡合安裝在空調外機頂部，所述蓋板外側固定設置有用于對降溫組件防護的防護殼。

13、作為本申請文件技術方案的一種可選方案，所述進氣組件、降溫組件和箱體均為金屬材質，且外側均設置有隔熱涂層。

14、本申請實施例中提供的一個或多個技術方案，至少具有如下技術效果或優點：

15、(1)本申請由于采用了容納箱對箱體收納，使箱體可拆卸安裝在空調外機的周側上，以便于用戶從上方自行對箱體拆卸清理，所以有效解決了收集冷凝水的箱體位于空調底部不便于維護的問題，進而實現了便于用戶對箱體進行拆裝維護的效果。

16、(2)本申請通過降溫組件對經過中空板的空氣進行降溫，通過降溫后的空氣對空調外機內部換熱降溫，使空調外機內部可實現快速降溫，并且降溫組件利用箱體收集的水源，實現了節能降溫的效果。

技術特征：

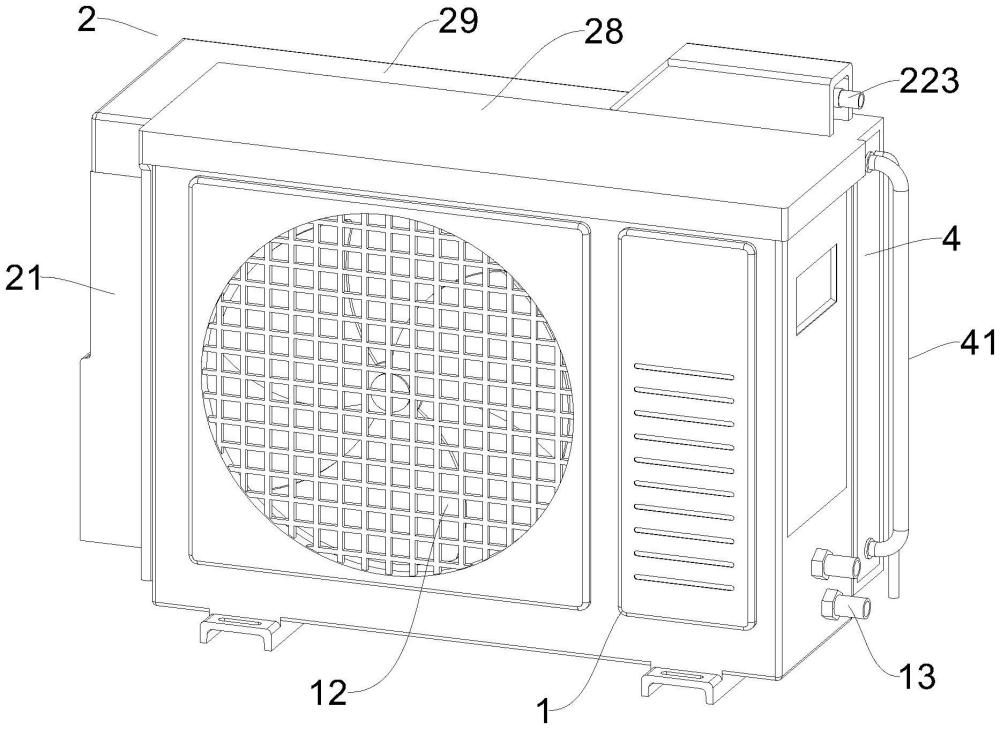

1.一種空調降溫節能裝置，其特征在于：包含：

2.根據權利要求1所述的空調降溫節能裝置，其特征在于：所述降溫組件(3)包括主水管(31)，所述主水管(31)固定在中空板(21)頂部，所述主水管(31)外側固定設置有若干個支管(32)，所述支管(32)另一端均固定設置有噴頭(33)，所述噴頭(33)均位于中空板(21)的內部，且所述噴頭(33)均朝向進氣柵格(24)設置，若干個所述噴頭(33)沿著進風口(11)的外側排列設置；

3.根據權利要求2所述的空調降溫節能裝置，其特征在于：所述中空板(21)內側設置有傾斜面(210)，所述傾斜面(210)均位于通氣口(23)的底部，所述噴頭(33)位于傾斜面(210)的中部位置；所述空調外機(1)內部設置冷凝管(13)，所述冷凝管(13)外側固定設置有若干個散熱翅片(14)，所述散熱翅片(14)對應進風口(11)設置。

4.根據權利要求1所述的空調降溫節能裝置，其特征在于：所述容納箱(22)頂部開設有進水孔(222)，所述進水孔(222)通過進水管(223)與冷凝水管和補水管連接；所述箱體(4)外側固定設置有把手(41)，所述箱體(4)一側對應吸水管(36)開設有出水孔(43)，所述箱體(4)頂部對應進水孔(222)開設有注水孔(44)，所述箱體(4)外側固定設置有溢流管(45)。

5.根據權利要求4所述的空調降溫節能裝置，其特征在于：所述容納箱(22)外側開設有通孔(221)，所述容納箱(22)外側通過螺栓(25)可拆卸設置有固定板(26)，所述固定板(26)靠近箱體(4)的一側固定設置有卡塊(27)，所述卡塊(27)位于通孔(221)內側；所述箱體(4)外側對應固定板(26)開設有卡槽(42)。

6.根據權利要求1所述的空調降溫節能裝置，其特征在于：所述中空板(21)頂部固定設置有蓋板(28)，所述蓋板(28)卡合安裝在空調外機(1)頂部，所述蓋板(28)外側固定設置有用于對降溫組件(3)防護的防護殼(29)。

7.根據權利要求1所述的空調降溫節能裝置，其特征在于：所述進氣組件(2)、降溫組件(3)和箱體(4)均為金屬材質，且外側均設置有隔熱涂層。

技術總結
本申請公開了一種空調降溫節能裝置，屬于空調設備技術領域。包含：空調外機，空調外機外側開設有進風口，空調外機內部設置有空調風機；進氣組件，設置在空調外機的外側，進氣組件包括中空板，中空板一側對應進風口開設有通氣口，中空板底部開設有進氣柵格，中空板外側固定設置有容納箱，容納箱位于空調外機的外周側上；降溫組件，位于中空板的內部，用于對經過中空板內部的空氣進行降溫；本申請由于采用了容納箱對箱體收納，使箱體可拆卸安裝在空調外機的周側上，以便于用戶從上方自行對箱體拆卸清理，所以有效解決了收集冷凝水的箱體位于空調底部不便于維護的問題，進而實現了便于用戶對箱體進行拆裝維護的效果。

技術研發人員：姚濤
受保護的技術使用者：青島厘克空調設備有限公司
技術研發日：20240716
技術公布日：2025/4/28
