本發明涉及空氣處理設備，特別是一種風機組件、風管機及空調器。

背景技術：

1、在一些相關技術中，風管機采用水平側向送風，在制熱模式下，制熱熱風水平吹出，由于熱氣密度較低，熱氣上浮，而人的熱需求在1.6米及以下，熱風難以送達人類活動區域，導致制熱效果差。在另一些相關技術中，采用下送風方式，在制冷模式下，冷風直接吹人體，舒適性較差。

2、現有技術一般會采用控制風機進行反轉來實現風機的反向出風，使得室內機同時實現水平送風和豎直送風的目的，但是風機進行反轉時風量較小，如果風機正轉時風管機進行制冷，則風管機進行制熱時需要風機反轉，造成風管機的制熱能力差；同樣的，風機正轉時風管機進行制熱，則風管機進行制冷時需要風機反轉，造成風管機的制冷能力差，兩種方案均會嚴重影響風管機的換熱效率。

技術實現思路

1、為了解決現有技術中風機結構無法保證風管機換熱效率的技術問題，而提供一種利用活動蝸殼調節送風方向而無需調節風機轉向以保證換熱效率的風機組件、風管機及空調器。

2、一種風機組件，包括：

3、固定蝸殼，所述固定蝸殼上設置有第一出風口和第二出風口；

4、活動蝸殼，所述活動蝸殼可轉動地設置于所述固定蝸殼內，且所述活動蝸殼具有封閉所述第一出風口且打開所述第二出風口的第一狀態，所述活動蝸殼還具有打開所述第一出風口且封閉所述第二出風口的第二狀態；

5、定位結構，所述定位結構設置于所述固定蝸殼和所述活動蝸殼之間，且所述活動蝸殼通過所述定位結構與所述固定蝸殼進行軸向定位和/或周向定位。

6、所述固定蝸殼上設置有至少兩個滾輪，所有所述滾輪以所述固定蝸殼的軸線為軸線呈環形分布，且所述滾輪與所述活動蝸殼的周側壁抵接配合，所有所述滾輪構成所述定位結構。

7、所述風機組件還包括集氣結構，所述固定蝸殼的端面上設置有進風口，所述集氣結構設置于所述進風口處，且所述集氣結構與所述活動蝸殼通過所述進風口相連接，所述滾輪設置于所述固定蝸殼的端面的外表面上，且所述滾輪與所述集氣結構抵接配合。

8、所述固定蝸殼具有第一端面，所述活動蝸殼具有與所述第一端面相鄰的第二端面，所述第一端面和所述第二端面之間具有間距h，所述定位結構設置于所述間距h內以對所述固定蝸殼和所述活動蝸殼進行軸向定位。

9、所述第一端面向所述間距h內凸起形成凸起件，所述凸起件到所述第二端面的距離小于所述第一端面到所述第二端面的距離，所述凸起件構成所述定位結構。

10、所述第二端面向所述間距h內凸起形成凸起件，所述凸起件到所述第一端面的距離小于所述第二端面到所述第一端面的距離，所述凸起件構成所述定位結構。

11、所述固定蝸殼的第一端面上設置有進風口，所述活動蝸殼上設置有周向限位件，所述周向限位件伸入至所述進風口內，且所述周向限位件能夠與所述進風口的邊沿抵接配合，所述周向限位件構成所述定位結構。

12、所述活動蝸殼具有第二端面，所述第二端面與所述第一端面相鄰設置，所述周向限位件設置于所述第二端面上。

13、所述周向限位件的數量為至少兩個，所有所述周向限位件以所述固定蝸殼的軸線為軸線呈環形分布于所述第二端面上。

14、所述周向限位件朝向所述第一端面的側壁上設置有凸起件，所述凸起件能夠與所述第一端面抵接配合，所述凸起件和所述周向限位件共同構成所述定位結構。

15、所述凸起件包括第一凸起結構和第二凸起結構，所述第一凸起結構的高度大于所述第二凸起結構的高度。

16、所述風機組件還包括安裝結構和連接件，所述安裝結構設置于所述活動蝸殼上，所述連接件連接于所述安裝結構上，所述周向限位件設置于所述連接件的自由端上。

17、一種風管機，包括上述的風機組件。

18、一種空調器，包括上述的風機組件或上述的風管機。

19、本發明提供的風機組件、風管機及空調器，利用活動蝸殼與固定蝸殼進行配合，在不改變風機組件內風葉的轉動方向的基礎上實現風機組件向不同方向的送風，克服了現有技術中需要改變風葉的轉動方向來對送風方向進行調節而風量降低的問題，保證風機組件的工作可靠性，風管機也可以在制冷模式或制熱模式下均得到可靠的風量，保證風管機的換熱效率，同時利用定位結構來保證活動蝸殼與固定蝸殼之間的相對移動可靠，保證風機組件的結構可靠性。

技術特征：

1.一種風機組件，其特征在于：包括：

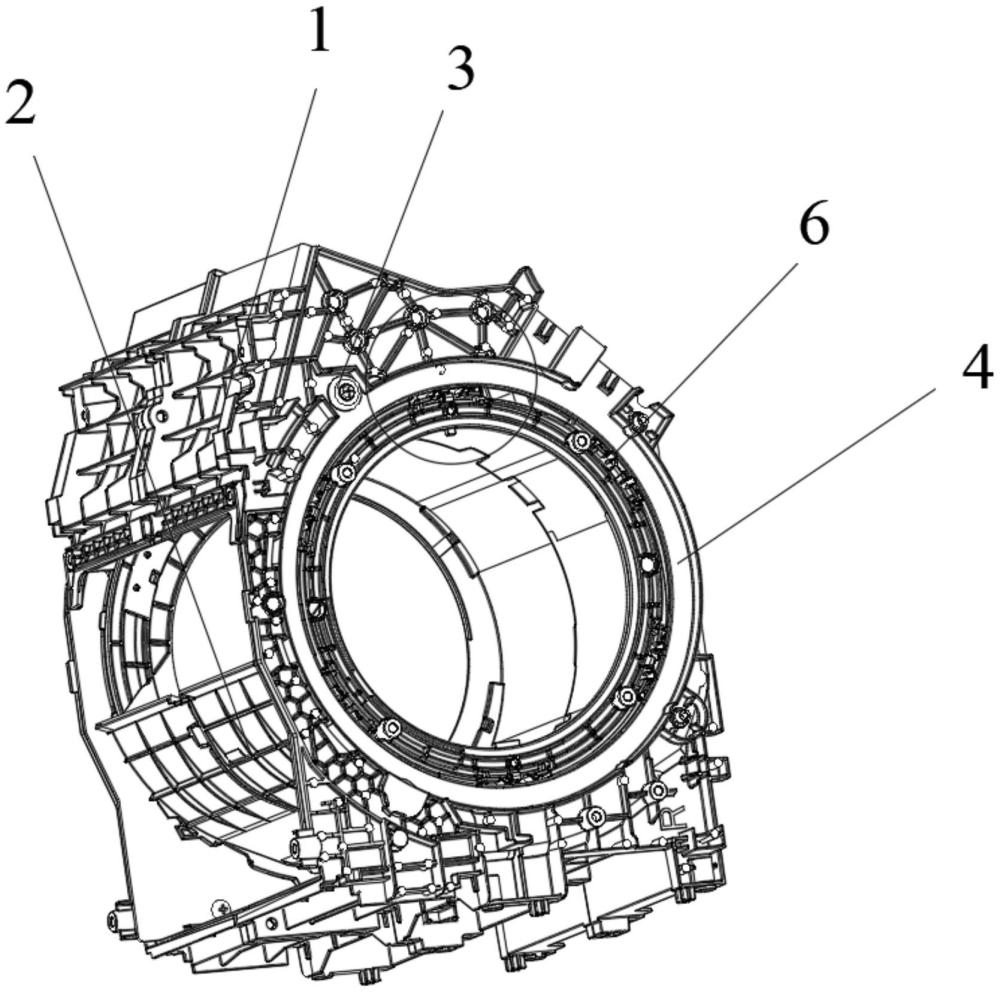

2.根據權利要求1所述的風機組件，其特征在于：所述固定蝸殼(1)上設置有至少兩個滾輪(3)，所有所述滾輪(3)以所述固定蝸殼(1)的軸線為軸線呈環形分布，且所述滾輪(3)與所述活動蝸殼(2)的周側壁抵接配合，所有所述滾輪(3)構成所述定位結構。

3.根據權利要求2所述的風機組件，其特征在于：所述風機組件還包括集氣結構(4)，所述固定蝸殼(1)的端面上設置有進風口(13)，所述集氣結構(4)設置于所述進風口(13)處，且所述集氣結構(4)與所述活動蝸殼(2)通過所述進風口(13)相連接，所述滾輪(3)設置于所述固定蝸殼(1)的端面的外表面上，且所述滾輪(3)與所述集氣結構(4)抵接配合。

4.根據權利要求1所述的風機組件，其特征在于：所述固定蝸殼(1)具有第一端面(14)，所述活動蝸殼(2)具有與所述第一端面(14)相鄰的第二端面(21)，所述第一端面(14)和所述第二端面(21)之間具有間距h，所述定位結構設置于所述間距h內以對所述固定蝸殼(1)和所述活動蝸殼(2)進行軸向定位。

5.根據權利要求4所述的風機組件，其特征在于：所述第一端面(14)向所述間距h內凸起形成凸起件(5)，所述凸起件(5)到所述第二端面(21)的距離小于所述第一端面(14)到所述第二端面(21)的距離，所述凸起件(5)構成所述定位結構。

6.根據權利要求4所述的風機組件，其特征在于：所述第二端面(21)向所述間距h內凸起形成凸起件(5)，所述凸起件(5)到所述第一端面(14)的距離小于所述第二端面(21)到所述第一端面(14)的距離，所述凸起件(5)構成所述定位結構。

7.根據權利要求1所述的風機組件，其特征在于：所述固定蝸殼(1)的第一端面(14)上設置有進風口(13)，所述活動蝸殼(2)上設置有周向限位件(6)，所述周向限位件(6)伸入至所述進風口(13)內，且所述周向限位件(6)能夠與所述進風口(13)的邊沿抵接配合，所述周向限位件(6)構成所述定位結構。

8.根據權利要求7所述的風機組件，其特征在于：所述活動蝸殼(2)具有第二端面(21)，所述第二端面(21)與所述第一端面(14)相鄰設置，所述周向限位件(6)設置于所述第二端面(21)上。

9.根據權利要求8所述的風機組件，其特征在于：所述周向限位件(6)的數量為至少兩個，所有所述周向限位件(6)以所述固定蝸殼(1)的軸線為軸線呈環形分布于所述第二端面(21)上。

10.根據權利要求8所述的風機組件，其特征在于：所述周向限位件(6)朝向所述第一端面(14)的側壁上設置有凸起件(5)，所述凸起件(5)能夠與所述第一端面(14)抵接配合，所述凸起件(5)和所述周向限位件(6)共同構成所述定位結構。

11.根據權利要求5、6或10中任一項所述的風機組件，其特征在于：所述凸起件(5)包括第一凸起結構和第二凸起結構，所述第一凸起結構的高度大于所述第二凸起結構的高度。

12.根據權利要求7所述的風機組件，其特征在于：所述風機組件還包括安裝結構(71)和連接件(72)，所述安裝結構(71)設置于所述活動蝸殼(2)上，所述連接件(72)連接于所述安裝結構(71)上，所述周向限位件(6)設置于所述連接件(72)的自由端上。

13.一種風管機，其特征在于：包括權利要求1至12中任一項所述的風機組件。

14.一種空調器，其特征在于：包括權利要求1至12中任一項所述的風機組件或權利要求13所述的風管機。

技術總結
本發明提供一種風機組件、風管機及空調器。風機組件包括固定蝸殼；活動蝸殼；定位結構，所述定位結構設置于所述固定蝸殼和所述活動蝸殼之間，且所述活動蝸殼通過所述定位結構與所述固定蝸殼進行軸向定位和/或周向定位。本發明提供的風機組件、風管機及空調器，利用活動蝸殼與固定蝸殼進行配合，在不改變風機組件內風葉的轉動方向的基礎上實現風機組件向不同方向的送風，保證風機組件的工作可靠性，風管機也可以在制冷模式或制熱模式下均得到可靠的風量，保證風管機的換熱效率，同時利用定位結構來保證活動蝸殼與固定蝸殼之間的相對移動可靠，保證風機組件的結構可靠性。

技術研發人員：池曉龍,杜輝,黃雨,陳博強,李忠良
受保護的技術使用者：珠海格力電器股份有限公司
技術研發日：
技術公布日：2025/4/24
