本發明涉及醫療設備，具體涉及一種電加熱的血液復溫箱組。

背景技術：

1、復溫箱是一種用于將冷凍保存的液體(如血液、藥液等)快速、安全地復溫至適宜使用溫度的設備。現有技術中，常見的有水浴復溫箱。在實踐中發現，水浴復溫箱應用于野外或戰場限制較大，例如：水浴復溫箱內置升溫用水，結合其箱體本身，重量較重，不便于攜帶；此外，水浴復溫箱具有一定體積，占據較多空間，在不使用載具的情況下，單人負重有限，攜帶較為困難。

技術實現思路

1、針對現有技術中所存在的不足，本發明提供了一種電加熱的血液復溫箱組，從而可以解決或者至少緩解了現有技術中存在的上述問題和其它方面的問題中的一個或多個。

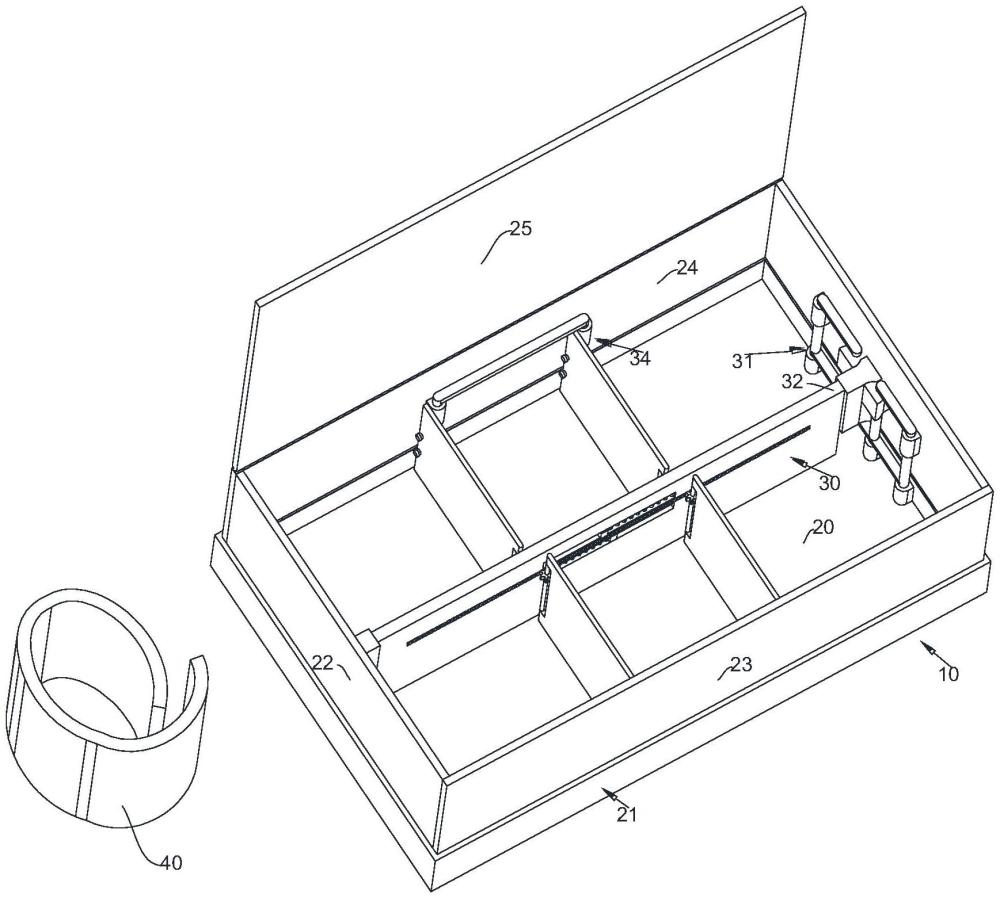

2、本發明提供了一種電加熱的血液復溫箱組，包括：

3、復溫箱，所述復溫箱可對其內進行電加熱；以及

4、保溫袋，所述保溫袋設置有多個，所述保溫袋可放置于所述復溫箱中，所述保溫袋可用于裝載血液保存袋；

5、所述復溫箱包括：

6、底板；

7、矩形板框，所述矩形板框的下端與所述底板上端面連接，所述矩形板框和所述底板圍成一個容納腔；

8、側動板，設置有兩塊，兩塊所述側動板相互平行且下端均與所述矩形板框轉動連接，所述側動板遠離所述矩形板框的一端可旋轉到所述容納腔內；

9、前動板，其下端與所述矩形板框轉動連接，其遠離所述矩形板框的一端可轉動到所述容納腔內；

10、后動板，與所述前動板平行，其下端與所述矩形板框轉動連接，其遠離所述矩形板框的一端可旋轉到所述容納腔內；

11、頂板，其一端與所述后動板遠離所述矩形板框的一端轉動連接；以及

12、鎖定裝置，所述鎖定裝置用于對所述前動板、所述側動板和所述后動板進行鎖定；

13、所述前動板、所述側動板和所述后動板可合圍成一個矩形框，所述頂板可蓋合再所述矩形框上。

14、優選地，所述矩形板框包括：

15、前基板，其下端與所述底板的上端面連接，其上端與所述前動板的下端轉動連接；

16、后基板，與所述前基板平行，其下端與所述底板的上端面連接，其上端與所述后動板的下端轉動連接；以及

17、側基板，設置有兩塊，兩塊所述側基板相互平行且與所述底板的上端面連接，所述側基板的上端與對應的所述側動板的下端轉動連接；

18、所述鎖定裝置包括兩個鎖定組件；每個所述鎖定組件與每塊所述側基板對應；所述鎖定組件包括：

19、第一限位筒，設置有一個以上，與對應的所述側基板的內壁連接；

20、第一配合筒，設置有一個以上，與對應的所述側動板的內壁連接，所述第一配合筒與所述第一限位筒對應；

21、第一鎖定桿，設置有一根以上，所述第一鎖定桿的下端可穿過所述第一配合筒后插入到所述第一限位筒中；以及

22、連接板，與同側的所有所述第一鎖定桿連接，位于所述第一配合筒和所述第一限位筒之間。

23、優選地，同一所述鎖定組件內的其二所述第一配合筒外套接有限位塊；兩個所述限位塊之間形成一個向下延伸的限位槽；

24、所述鎖定裝置還包括：

25、主隔板，其端部沿豎向插入到對應的所述限位槽內，所述主隔板的端部與所述限位槽沿豎向滑動配合，所述主隔板的下端可與所述連接板的上端相抵；以及

26、兩個鎖定機構，位于所述主隔板兩側，可將所述主隔板兩側的空間分隔成多個隔間；

27、所述鎖定機構可將所述主隔板鎖定在所述底板上。

28、優選地，所述主隔板的兩側分別開設有齒條；所述齒條的兩端分別指向兩個所述側動板；

29、所述鎖定機構包括：

30、驅動板，位于所述主隔板滑動設置在所述主隔板的側面，所述驅動板上開設有一個以上的讓位口且所述讓位口與同側的所述齒條對應；

31、驅動桿，與所述讓位口的數量相對應，呈豎向設置在所述驅動板上，所述驅動桿與所述驅動板轉動連接；

32、驅動齒輪，與所述驅動桿的數量相對應，套接在所述驅動桿上，所述驅動齒輪位于所述讓位口內，所述驅動齒輪與同側的所述齒條嚙合；以及

33、副隔板，與所述驅動桿的數量相對應，與所述驅動桿連接。

34、優選地，所述主隔板上還開設有兩個條形安裝口；所述條形安裝口的長度方向與所述齒條的長度方向平行；

35、所述鎖定機構還包括：

36、滑桿，所述滑桿的兩端分別與所述條形安裝口的兩端內壁連接；

37、滑塊，通過開孔滑動套設在所述連接桿上，與所述驅動板連接；

38、彈簧，套設在所述滑桿上，所述彈簧的兩端分別與滑塊以及所述條形安裝口的端部內壁相抵；以及

39、擋塊，設置有一個以上，所述擋塊與所述前基板或所述后基板連接，所述擋塊用于對所述副隔板遠離所述驅動桿的一端進行阻擋。

40、優選地，所述鎖定機構包括一套以上的連接組件；每套所述連接組件與所述副隔板相對應；

41、所述連接組件包括：

42、第二配合筒，與所述前動板或所述后動板連接；

43、第二限位筒，與所述副隔板遠離驅動桿的一端連接；以及

44、第二鎖定桿，可穿過所述第二配合筒插入到所述第二限位筒內。

45、優選地，兩個所述鎖定機構內的擋塊在受到對應的所述彈簧的彈力時，彈力的方向相反。

46、優選地，所述副隔板遠離所述驅動桿的一端開設有兩個滑動孔；所述第二限位筒朝向所述副隔板的一端開設有讓位孔；所述第二鎖定桿上開設有鎖定孔；

47、所述連接組件還包括：

48、支撐桿，設置有兩根，所述支撐桿的一端與所述第二限位筒的外壁連接，所述支撐桿的另一端穿過對應的所述滑動孔后連接有防脫塊，所述防脫塊可與所述副隔板相抵；以及

49、鎖定銷，一端與所述副隔板連接，另一端穿過所述讓位孔后可插入到所述鎖定孔中。

50、優選地，所述保溫袋由長條形的保溫帶彎曲對折而成；所述保溫帶彎曲對折時，其內壁可對接形成一個開口向上的裝載腔；所述裝載腔用于放置血液保存袋；所述保溫帶內含石墨烯加熱層。

51、相比于現有技術，本發明具有如下有益效果：

52、本發明技術通過矩形板框與底板之間形成容納腔可收納多個保溫袋，側動板、前動板和后動板依次旋轉后收納到容納腔中，可實現復溫箱的折疊，從而降低體積，便于攜帶。此外，通過電加熱的方式對復溫箱內進行加熱以實現血液復溫，相對于傳統的水浴復溫箱，重量更輕，進一步提高其便攜效果。

技術特征：

1.一種電加熱的血液復溫箱組，其特征在于，包括：

2.如權利要求1所述的一種電加熱的血液復溫箱組，其特征在于，所述矩形板框(21)包括：

3.如權利要求2所述的一種電加熱的血液復溫箱組，其特征在于，同一所述鎖定組件(31)內的其二所述第一配合筒(312)外套接有限位塊(315)；兩個所述限位塊(315)之間形成一個向下延伸的限位槽(316)；

4.如權利要求3所述的一種電加熱的血液復溫箱組，其特征在于，所述主隔板(32)的兩側分別開設有齒條(321)；所述齒條(321)的兩端分別指向兩個所述側動板(22)；

5.如權利要求4所述的一種電加熱的血液復溫箱組，其特征在于，所述主隔板(32)上還開設有兩個條形安裝口(322)；所述條形安裝口(322)的長度方向與所述齒條(321)的長度方向平行；

6.如權利要求5所述的一種電加熱的血液復溫箱組，其特征在于，所述鎖定機構(33)包括一套以上的連接組件(34)；每套所述連接組件(34)與所述副隔板(335)相對應；

7.如權利要求6所述的一種電加熱的血液復溫箱組，其特征在于，兩個所述鎖定機構(33)內的擋塊(339)在受到對應的所述彈簧(338)的彈力時，彈力的方向相反。

8.如權利要求6或7所述的一種電加熱的血液復溫箱組，其特征在于，所述副隔板(335)遠離所述驅動桿(333)的一端開設有兩個滑動孔(335a)；所述第二限位筒(342)朝向所述副隔板(335)的一端開設有讓位孔；所述第二鎖定桿(343)上開設有鎖定孔(343a)；

9.如權利要求8所述的一種電加熱的血液復溫箱組，其特征在于，所述保溫袋由長條形的保溫帶(40)彎曲對折而成；所述保溫帶(40)彎曲對折時，其內壁可對接形成一個開口向上的裝載腔；所述裝載腔用于放置血液保存袋；所述保溫帶(40)內含石墨烯加熱層。

技術總結
本發明提供了一種電加熱的血液復溫箱組，包括復溫箱和保溫袋；復溫箱包括底板、矩形板框、側動板、前動板、后動板、頂板和鎖定裝置。矩形板框的下端與底板上端面連接，矩形板框和底板圍成一個容納腔。兩塊側動板、前動板、后動板的下端均與矩形板框轉動連接。頂板的一端與后動板遠離矩形板框的一端轉動連接。鎖定裝置用于對前動板、側動板和后動板進行鎖定。通過矩形板框與底板之間形成容納腔可收納多個保溫袋，側動板、前動板和后動板依次旋轉后收納到容納腔中，可實現復溫箱的折疊，從而降低體積，便于攜帶。此外，通過電加熱的方式對復溫箱內進行加熱以實現血液復溫，相對于傳統的水浴復溫箱，重量更輕，進一步提高其便攜效果。

技術研發人員：馬建威,章怡萱,胡珂寧,李遠元,蔡煜東,李健杰,侯俊江,吳昊,程楊波
受保護的技術使用者：中國人民解放軍陸軍軍醫大學
技術研發日：
技術公布日：2025/4/28
