本技術涉及一種烘干機，尤其涉及一種焙燒煙氣凈化碳粉回收過程中的蒸汽換熱式碳粉球烘干機，屬于廢碳粉回收的環保設備。

背景技術：

1、培燒煙氣凈化中，需要采用“碳粉吸附法”來處理煙氣中的有害物質，經過吸附后的碳粉被當作廢棄物處理掉，處理方法就是使之燃燒產生熱能供生產生活需求。但是碳粉本身具有粉塵爆炸性，污染大、容易揚塵，燃燒值低等缺點，不利于直接燃燒，且包裝存儲條件要求也比較苛刻，產生的燃燒產物對環境的污染比較大，所以需要把廢碳粉制成碳粉球之后在存儲或燃燒。

2、因此需要一種將碳粉制成碳球的設備來滿足這方面的要求。而蒸汽換熱式碳粉球烘干機是“碳粉制球系統”中的烘干配套設備，而現在的蒸汽換熱式碳粉球烘干機長度長達30-50米，烘干效率低，經常存在烘不干的情況，導致碳粉球極易碎裂，成品率低，并且在投料和出料不方便，無法實現連續性生產，而且在烘干過程中能耗較大。

技術實現思路

1、為了解決上述技術問題本實用新型提供一種蒸汽換熱式碳粉球烘干機，目的是使其占地空間小、能耗低、效率高、生產速率可調、質量穩定、運行安全。

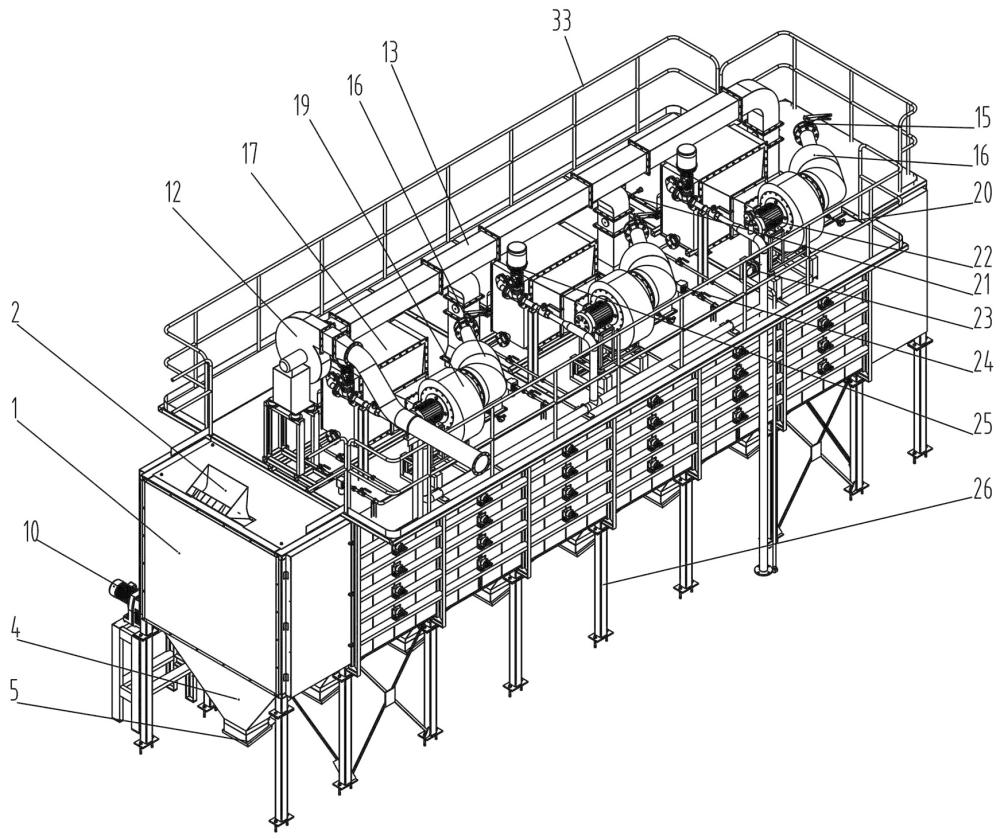

2、為達上述目的本實用新型蒸汽換熱式碳粉球烘干機，包括爐體，爐體腔內設有多層往復式網帶，每層網帶的兩端分別設有網帶托輥，爐體兩側內襯板上開口通風口，在爐體的一端頂部設有進料裝置，在爐體的另一端底部設有出料斗，爐體頂部一側設有熱風進口，爐體頂部另一側設有冷風出口，在爐體頂部的中部設有水汽出口，在爐體底面設有廢料斗，在爐體外側兩端分別設有減速電機，減速電機通過傳動機構與網帶托輥連接。

3、所述的多層往復式網帶層數為5層；其中同側的奇數層和偶數層的網帶托輥錯開設置，每層網帶運行末端設有落料擋板，每個落料擋板兩端固定在爐體內壁上，每個網帶托輥兩端采用密封套密封。

4、所述的網帶為網眼狀，奇數層和偶數層的網帶長度相同，偶數層的網帶托輥在爐體出料端伸出偶數層的網帶托輥，爐體出料端外側的減速電機通過主傳動鏈條與主傳動鏈輪連接，主傳動鏈輪固定在第3層網帶托輥一側端部，第3層網帶托輥另一側端部設有從傳動鏈輪，從傳動鏈輪通過從傳動鏈條與第1層網帶托輥和第5層網帶托輥上的末端傳動鏈輪連接；爐體進料端外側的減速電機通過主傳動鏈條與主傳動鏈輪連接，主傳動鏈輪固定在第2層網帶托輥一側端部，第2層網帶托輥另一側端部設有從傳動鏈輪，從傳動鏈輪通過從傳動鏈條與第4層網帶托輥上的末端傳動鏈輪連接。

5、所述的進料裝置由進料斗和布料板組成，其中進料斗包括底板，底板呈扇形，在底板上設有多條隔板，在底板進料端兩側設有三角形側板，兩個三角形側板之間設有擋板，底板的末端設在網帶上方，底板的進料端、兩個三角形側板和擋板圍成的進料口設在爐體外，底板傾斜設置；布料板設在底板末端外側，布料板的兩端分別設有長條孔，螺栓穿過長條孔將布料板兩端固定在爐體內壁上，在布料板的底面設有通過螺栓連接的鋼刷。

6、所述的熱風進口、冷風出口和水汽出口分別為三個，每個熱風進口與一個蒸汽換熱器的出風管連接，每個冷風出口通過回風管與一個高溫循環風機連接，一個蒸汽換熱器分別與蒸汽管路和一個高溫循環風機連接，每個水汽出口與設在爐體上方的排濕管道連接，在排濕管道末端設有排濕風機。

7、所述的熱風進口與設在爐體上部進風箱連通，冷風出口與設在爐體上部回風箱連通，進風箱和回風箱為側面開口，進風箱和回風箱內設有格柵板，通風口設在每層網帶下方的內襯板上，通風口為五排，通風口的大小為從上到下依次增大。

8、所述的回風管上設有調節閥，回風熱電偶插到回風管內，出風熱電偶插到出風管內，水汽出口與排濕管道連接的管路上設有排濕調節閥。

9、所述的蒸汽管路上設有蒸汽溫度計、蒸汽壓力表和電動調節閥，通過蒸汽換熱器后與疏水器連接，通過疏水器將管道中的冷凝水排到循環水管網中。

10、所述的爐體外安裝保溫層，在爐體頂部安裝檢修平臺及安全護欄。

11、所述的廢料斗為7個，在廢料斗底部設有快拆式卸料門，在出料斗上方爐體側面設有檢修門。

12、本實用新型的優點效果：本實用新型故障率低，投料、出料方便，布料均勻，布料層厚度可調，采用蒸汽余熱進行烘干加熱，能耗低，實現節能減排的環保要求，生產速率可調，能夠滿足連續生產，產能高，烘干質量好，可完全實現生產的要求。對于碳粉回收再利用的連續自動化生產有著至關重要的作用。本實用新型結合了生產實際工況，采用蒸汽換熱的方式降低設備的加熱能耗；通過五層網帶連續運轉，使制球產品在烘干機內部得到了充足的熱交換，通過風循環把碳粉球內的濕氣排出，不僅在連續生產效率上得到了提升，而且成品率也得到了大大的改善。

技術特征：

1.蒸汽換熱式碳粉球烘干機，其特征在于包括爐體，爐體腔內設有多層往復式網帶，每層網帶的兩端分別設有網帶托輥，爐體兩側內襯板上開口通風口，在爐體的一端頂部設有進料裝置，在爐體的另一端底部設有出料斗，爐體頂部一側設有熱風進口，爐體頂部另一側設有冷風出口，在爐體頂部的中部設有水汽出口，在爐體底面設有廢料斗，在爐體外側兩端分別設有減速電機，減速電機通過傳動機構與網帶托輥連接。

2.根據權利要求1所述的蒸汽換熱式碳粉球烘干機，其特征在于所述的多層往復式網帶層數為5層；其中同側的奇數層和偶數層的網帶托輥錯開設置，每層網帶運行末端設有落料擋板，每個落料擋板兩端固定在爐體內壁上，每個網帶托輥兩端采用密封套密封。

3.根據權利要求1或2所述的蒸汽換熱式碳粉球烘干機，其特征在于所述的網帶為網眼狀，奇數層和偶數層的網帶長度相同，偶數層的網帶托輥在爐體出料端伸出偶數層的網帶托輥，爐體出料端外側的減速電機通過主傳動鏈條與主傳動鏈輪連接，主傳動鏈輪固定在第3層網帶托輥一側端部，第3層網帶托輥另一側端部設有從傳動鏈輪，從傳動鏈輪通過從傳動鏈條與第1層網帶托輥和第5層網帶托輥上的末端傳動鏈輪連接；爐體進料端外側的減速電機通過主傳動鏈條與主傳動鏈輪連接，主傳動鏈輪固定在第2層網帶托輥一側端部，第2層網帶托輥另一側端部設有從傳動鏈輪，從傳動鏈輪通過從傳動鏈條與第4層網帶托輥上的末端傳動鏈輪連接。

4.根據權利要求1所述的蒸汽換熱式碳粉球烘干機，其特征在于所述的進料裝置由進料斗和布料板組成，其中進料斗包括底板，底板呈扇形，在底板上設有多條隔板，在底板進料端兩側設有三角形側板，兩個三角形側板之間設有擋板，底板的末端設在網帶上方，底板的進料端、兩個三角形側板和擋板圍成的進料口設在爐體外，底板傾斜設置；布料板設在底板末端外側，布料板的兩端分別設有長條孔，螺栓穿過長條孔將布料板兩端固定在爐體內壁上，在布料板的底面設有通過螺栓連接的鋼刷。

5.根據權利要求1所述的蒸汽換熱式碳粉球烘干機，其特征在于所述的熱風進口、冷風出口和水汽出口分別為三個，每個熱風進口與一個蒸汽換熱器的出風管連接，每個冷風出口通過回風管與一個高溫循環風機連接，一個蒸汽換熱器分別與蒸汽管路和一個高溫循環風機連接，每個水汽出口與設在爐體上方的排濕管道連接，在排濕管道末端設有排濕風機。

6.根據權利要求1或5所述的蒸汽換熱式碳粉球烘干機，其特征在于所述的熱風進口與設在爐體上部進風箱連通，冷風出口與設在爐體上部回風箱連通，進風箱和回風箱為側面開口，進風箱和回風箱內設有格柵板，通風口設在每層網帶下方的內襯板上，通風口為五排，通風口的大小為從上到下依次增大。

7.根據權利要求5所述的蒸汽換熱式碳粉球烘干機，其特征在于所述的回風管上設有調節閥，回風熱電偶插到回風管內，出風熱電偶插到出風管內，水汽出口與排濕管道連接的管路上設有排濕調節閥。

8.根據權利要求5所述的蒸汽換熱式碳粉球烘干機，其特征在于所述的蒸汽管路上設有蒸汽溫度計、蒸汽壓力表和電動調節閥，通過蒸汽換熱器后與疏水器連接，通過疏水器將管道中的冷凝水排到循環水管網中。

9.根據權利要求1所述的蒸汽換熱式碳粉球烘干機，其特征在于所述的爐體外安裝保溫層，在爐體頂部安裝檢修平臺及安全護欄。

10.根據權利要求1所述的蒸汽換熱式碳粉球烘干機，其特征在于所述的廢料斗為7個，在廢料斗底部設有快拆式卸料門，在出料斗上方爐體側面設有檢修門。

技術總結
本技術涉及一種焙燒煙氣凈化碳粉回收過程中的蒸汽換熱式碳粉球烘干機，包括爐體，爐體腔內設有多層往復式網帶，每層網帶的兩端分別設有網帶托輥，爐體兩側內襯板上開口通風口，在爐體的一端頂部設有進料裝置，在爐體的另一端底部設有出料斗，爐體頂部一側設有熱風進口，爐體頂部另一側設有冷風出口，在爐體頂部的中部設有水汽出口，在爐體底面設有廢料斗，在爐體外側兩端分別設有減速電機，減速電機通過傳動機構與網帶托輥連接。本技術故障率低，投料、出料方便，布料均勻，布料層厚度可調，采用蒸汽余熱進行烘干加熱，能耗低，實現節能減排的環保要求，生產速率可調，能夠滿足連續生產，產能高，烘干質量好。

技術研發人員：那生巴圖,宋海琛,曾凡宇,鄭守東,高峰,郝明月,劉竹昕,胡紅勝,楊正華,周春剛,王曉東,薛東東,李振利,蘇廣,楊小杰,劉建,張國金
受保護的技術使用者：內蒙古霍煤鴻駿鋁電有限責任公司
技術研發日：20240823
技術公布日：2025/4/28
