本發明涉及熱處理設備，具體涉及一種立式網帶爐。

背景技術：

1、網帶爐是一種利用網帶承載物料在爐膛內連續輸送進行熱處理的工業焙燒爐，主要用于粉末冶金制品燒結、金屬粉末的還原、電子產品熱處理、催化劑和吸附劑材料的焙燒處理等。目前，普遍存在的網帶爐均為具有隧道窯結構的臥式網帶爐，物料通過水平的單層網帶由進料端輸送至出料端。該種臥式網帶爐體積大、占地面積大，在較大體積的爐膛內，有效加熱區域僅為單層網帶，能量存在較大耗散，能量利用率低。

技術實現思路

1、本發明的目的旨在解決現有的網帶爐存在的體積大、占地面積達以及能量利用率低的問題，提供一種立式網帶爐，該立式網帶爐具有上下排布的多層正向傳送段和多層逆向傳送段，可實現物料在多層正向傳送段和多層逆向傳送段間的往復傳送，在較小體積的爐膛內可獲得較長的傳送距離和傳送時間，并且多層正向傳送段和多層逆向傳送段分別能夠同步傳動。

2、為了實現上述目的，本發明提供一種立式網帶爐，包括：

3、爐膛主體，爐膛主體的頂部設置有進料口，爐膛主體的底部設置有出料口；

4、加熱板，加熱板設置于爐膛主體內并固定于爐膛主體的側壁，加熱板用于對進入爐膛主體的物料進行加熱；

5、第一傳送機構，第一傳送機構包括上下排布的多層正向傳送段，正向傳送段能夠沿正向傳送物料，多層正向傳送段同步傳動；以及

6、第二傳送機構，第二傳送機構包括上下排布的多層逆向傳送段，逆向傳送段能夠沿逆向傳送物料，多層逆向傳送段同步傳動；

7、其中，正向傳送段和逆向傳送段上下交錯排布，下一層正向傳送段或逆向傳送段的進料端承接從上一層逆向傳送段或正向傳送段的出料端掉落的物料。

8、優選地，第一傳送機構包括第一蛇形網帶、多個第一輥和第一連接部，第一蛇形網帶繞過多個第一輥并形成多層正向傳送段，第一連接部連接第一蛇形網帶的兩端；和/或，第二傳送機構包括第二蛇形網帶、多個第二輥和第二連接部，第二蛇形網帶繞過多個第二輥并形成多層逆向傳送段，第二連接部連接第二蛇形網帶的兩端。

9、優選地，第一連接部包括第一轉向輥和繞過該第一轉向輥的第一連接網帶；和/或，第二連接部包括第二轉向輥和繞過該第二轉向輥的第二連接網帶。

10、優選地，第一轉向輥和多個第一輥的其中之一為第一驅動輥，其余均為從動輥，第一驅動輥能夠帶動正向傳送段沿正向傳送物料；和/或，第二轉向輥和多個第二輥的其中之一為第二驅動輥，其余均為從動輥，第二驅動輥能夠帶動逆向傳送段沿逆向傳送物料。

11、優選地，爐膛主體上還設置有進氣口以及尾氣出口，進氣口設置于爐膛主體的底部或側壁下部，尾氣出口設置于爐膛主體的頂部或側壁上部。

12、優選地，第一輥與第二輥的半徑之比為2:1-3:1。

13、優選地，第一輥的半徑為10cm-15cm，第二輥的半徑為5cm-8cm。

14、優選地，加熱板設置有多個，多個加熱板沿爐膛主體的高度方向間隔排布。

15、優選地，每相鄰的兩個正向傳送段之間設置有至少一個加熱板。

16、優選地，加熱板包括電加熱板。

17、與現有技術相比，本發明具有以下有益效果：

18、(1)該立式網帶爐包括上下排布的多層正向傳送段和多層逆向傳送段，可實現物料在多層正向傳送段和多層逆向傳送段間的往復傳送，在較小體積的爐膛內可獲得較長的傳送距離和傳送時間，不僅有效降低了網帶爐的體積和占地面積，而且該立式結構網帶爐更容易加熱，僅需較少的能耗即可將往復傳送的物料充分加熱，提高了能量利用率；

19、(2)物料在往復傳送過程中，會經歷多次翻動，提高了烘干或焙燒效率；

20、(3)多層正向傳送段和多層逆向傳送段分別能夠同步傳動，可避免物料在傳送過程中的堆積，并確保了物料在整個傳送過程中被均勻加熱；

21、(4)只需要設置一個驅動輥即可實現多層正向傳送段進行同步傳動，也只需要設置一個驅動輥即可實現多層逆向傳送段進行同步傳動，因此，整個立式網帶爐只需要安裝兩個驅動裝置，例如兩個驅動電機，裝置結構簡單，避免了電機數量增多導致的裝置結構復雜、動力成本高以及密封性問題，并且控制過程簡單。

技術特征：

1.一種立式網帶爐，其特征在于，包括：

2.根據權利要求1所述的立式網帶爐，其特征在于，所述第一傳送機構(3)包括第一蛇形網帶(31)、多個第一輥(32)和第一連接部(33)，所述第一蛇形網帶(31)繞過多個所述第一輥(32)并形成所述多層正向傳送段(311)，所述第一連接部(33)連接所述第一蛇形網帶(31)的兩端；和/或，

3.根據權利要求2所述的立式網帶爐，其特征在于，所述第一連接部(33)包括第一轉向輥(331)和繞過該第一轉向輥(331)的第一連接網帶(332)；和/或，

4.根據權利要求3所述的立式網帶爐，其特征在于，所述第一轉向輥(331)和多個所述第一輥(32)的其中之一為第一驅動輥，其余均為從動輥，所述第一驅動輥能夠帶動所述正向傳送段(311)沿正向傳送物料(5)；和/或，

5.根據權利要求2所述的立式網帶爐，其特征在于，所述第一輥(32)與所述第二輥(42)的半徑之比為2:1-3:1。

6.根據權利要求5所述的立式網帶爐，其特征在于，所述第一輥(32)的半徑為10cm-15cm，所述第二輥(42)的半徑為5cm-8cm。

7.根據權利要求1所述的立式網帶爐，其特征在于，所述爐膛主體(1)上還設置有進氣口(13)以及尾氣出口(14)，所述進氣口(13)設置于所述爐膛主體(1)的底部或側壁下部，所述尾氣出口(14)設置于所述爐膛主體(1)的頂部或側壁上部。

8.根據權利要求1～7中任一項所述的立式網帶爐，其特征在于，所述加熱板(2)設置有多個，多個所述加熱板(2)沿所述爐膛主體(1)的高度方向間隔排布。

9.根據權利要求8所述的立式網帶爐，其特征在于，每相鄰的兩個所述正向傳送段(311)之間設置有至少一個所述加熱板(2)。

10.根據權利要求8所述的立式網帶爐，其特征在于，所述加熱板(2)包括電加熱板。

技術總結

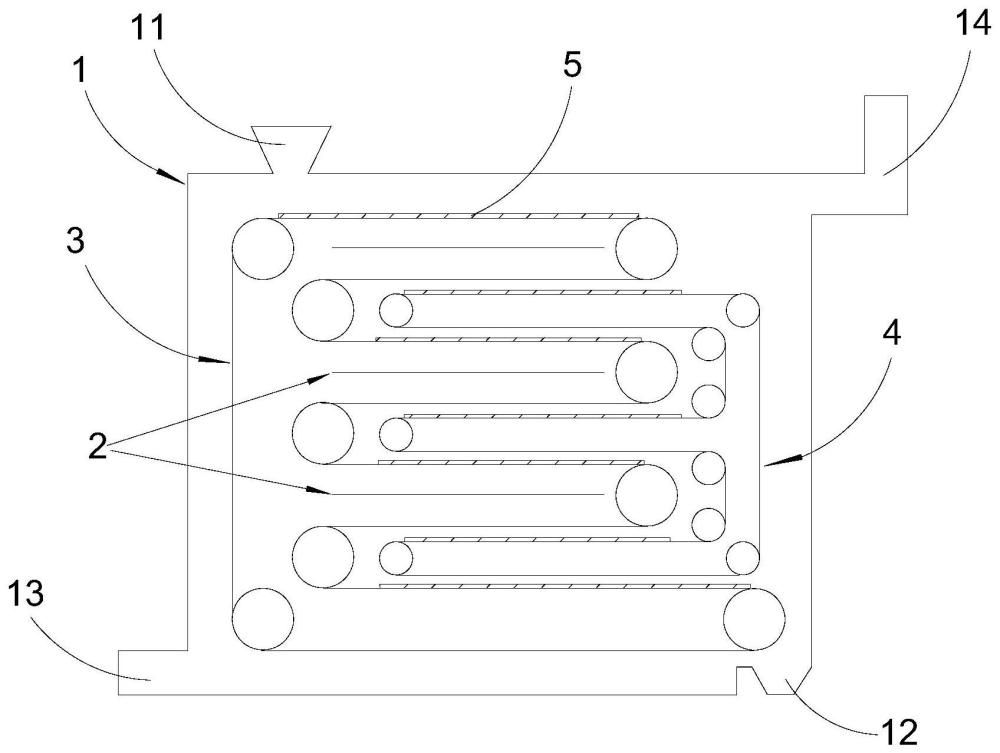

本發明涉及熱處理設備技術領域，公開了一種立式網帶爐，包括：爐膛主體(1)；固定于爐膛主體內的加熱板(2)；第一傳送機構(3)，第一傳送機構包括上下排布的多層正向傳送段(311)，正向傳送段能夠沿正向傳送物料，多層正向傳送段同步傳動；以及第二傳送機構(4)，第二傳送機構包括上下排布的多層逆向傳送段(411)，逆向逆送段能夠沿逆向傳送物料，多層逆向傳送段同步傳動；其中，正向傳送段和逆向傳送段上下交錯排布，下一層傳送段的進料端承接從上一層傳送段的出料端掉落的物料。本發明的立式網帶爐，可降低網帶爐的體積和占地面積，提高能量利用率。

技術研發人員：胡深,孫濤,陳鑫宇
受保護的技術使用者：中國石油化工股份有限公司
技術研發日：
技術公布日：2025/4/28
