本發明涉及隔膜涂布，具體為一種用于干法隔膜涂布的預熱烘箱機構。

背景技術：

1、在干法隔膜涂布工藝中，預熱烘箱機構起著至關重要的作用。它不僅能夠對隔膜基膜進行預加熱，使其達到涂布所需的溫度，還能夠提高涂布材料的附著力和均勻性。然而目前用于干法隔膜涂布的預熱烘箱在使用時還存在以下問題：

2、傳統的干法隔膜涂布預熱烘箱在使用時，通常會采用熱風烘干的方式，然而一味向預熱烘箱內烘干，很難控制烘干箱內的溫度，會導致烘干箱內的溫度過高，并且想要調節內部溫度需要一定的緩沖時間，容易導致隔膜變形，因此需要進行改進。

技術實現思路

1、本發明的目的在于提供一種用于干法隔膜涂布的預熱烘箱機構，以解決上述背景技術中提出的問題。

2、為實現上述目的，本發明提供如下技術方案：

3、一種用于干法隔膜涂布的預熱烘箱機構，包括保溫外箱，所述保溫外箱內部固定安裝有打孔內框，所述打孔內框兩端分別開設有進料口和出料口，所述保溫外箱一端頂部開設有進風口，所述打孔內框一端開設有出風口，所述保溫外箱設置有

4、動態調節烘干組件，設置于保溫外箱一側，所述動態調節烘干組件通過設置有加熱箱、抽吸管和風機，風機能夠將加熱箱加熱后的空氣輸送到打孔內框內對隔膜進行烘干，同時當溫度過高時還能夠通過抽吸管抽吸冷風進行快速調節溫度：

5、混合組件，設置于保溫外箱一側，所述混合組件通過設置混氣管，并在混氣管內部安裝了帶有第一攪拌葉的轉軸，利用轉軸帶動第一攪拌葉旋轉，使得通過的冷風和熱風能夠快速混合，提高空氣溫度的均勻性；

6、保溫組件，設置于保溫外箱和動態調節烘干組件之間，所述保溫組件通過設置液腔和換熱器，在液腔內充滿液體，并將液體循環到換熱器內部進行加熱，對保溫外箱周圍形成一個熱水保護層，降低外界對保溫外箱內部的溫度的影響；

7、空氣攪拌組件，設置于保溫外箱和打孔內框之間，所述空氣攪拌組件通過設置有兩個固定環和若干個連接桿，連接桿上還安裝有第二攪拌葉，利用兩個固定環在保溫外箱和打孔內框之間的空腔內進行轉動，帶動連接桿和第二攪拌葉進行公轉，對輸送到保溫外箱和打孔內框之間的空腔內的熱氣進行攪動，使得熱空氣能夠環繞打孔內框一周，并由打孔內框一周的排氣孔排出，環繞著對隔膜進行烘干。

8、可選的，所述動態調節烘干組件包括空心安裝頭、除濕裝置、電加熱絲、第二回風管、第一電機、干燥過濾器和風機，所述空心安裝頭輸入端固定安裝在出風口處，所述空心安裝頭中部固定安裝有溫濕度傳感器，所述空心安裝頭輸出端固定安裝有第一回風管，所述除濕裝置輸入端固定安裝在第一回風管輸出端，所述電加熱絲固定安裝在加熱箱內部，所述第二回風管一端固定安裝在加熱箱輸出端，所述第一電機固定安裝在抽吸管一側，且所述第一電機輸出軸一端固定安裝有閥門板，所述干燥過濾器輸出端固定安裝在抽吸管抽吸端，所述第二回風管一端和風機輸入端相連通，所述抽吸管一端與第二回風管內側相連通。

9、可選的，所述溫濕度傳感器檢測端位于空心安裝頭內部，所述除濕裝置輸出端與加熱箱輸入端相連接，所述閥門板活動安裝在抽吸管內側，且所述閥門板形狀與抽吸管橫截面形狀相匹配。

10、可選的，所述混合組件包括連接管和第二電機，所述連接管一端固定安裝在混氣管一端底部，所述連接管另一端固定安裝在風機輸出端，所述第二電機固定安裝在混氣管一端。

11、可選的，所述抽吸管輸出端與進風口相連接，所述轉軸轉動連接在混氣管內部，且所述轉軸一端固定安裝在第二電機輸出軸一端，所述第一攪拌葉固定安裝在轉軸外壁。

12、可選的，所述保溫組件包括液泵、供液管和回流管，所述液泵固定安裝在加熱箱頂部，所述供液管一端固定安裝在加熱箱輸出端，所述供液管一端固定安裝在保溫外箱頂部，所述回流管一端固定安裝在保溫外箱底部，所述回流管另一端與換熱器輸入端相連通，所述液泵抽吸端與換熱器輸出端相匹配，所述供液管和回流管一端均與液腔內部相連通。

13、可選的，所述液腔開設在保溫外箱內側，所述換熱器固定安裝在加熱箱內部。

14、可選的，所述空氣攪拌組件包括若干個支撐滾輪、內齒槽、第三電機和主動齒輪，若干個所述支撐滾輪固定安裝在固定環外側，所述內齒槽開設在固定環內側，所述第三電機固定安裝在打孔內框一端，所述主動齒輪固定安裝在第三電機輸出軸一端。

15、可選的，所述主動齒輪位于固定環內側，且所述主動齒輪與內齒槽相嚙合。

16、可選的，兩個所述固定環通過支撐滾輪的設置分別轉動連接在保溫外箱兩端內側，所述連接桿固定安裝在兩個固定環之間，所述第二攪拌葉固定安裝在連接桿中部。

17、本發明至少具備以下有益效果：

18、(1)本方案通過設置動態調節烘干組件，具體的，利用加熱箱內部的電加熱絲進行加熱，同時風機工作利用管道使得空氣經過保溫外箱內部進行循環，然后由空心安裝頭經過第一回風管輸送至除濕裝置內進行除濕，在烘干除濕的過程中利用溫濕度傳感器檢測，空氣中濕度大時持續加熱烘干，濕度小時第一電機打開閥門板抽吸干燥過濾器過濾后的冷空氣，循環到保溫外箱內部，干燥熱量與濕度成反比，防止過度干燥導致隔膜變形；

19、(2)本方案通過設置混合組件，具體的，在空氣循環的過程中，當利用抽吸管抽吸冷風進行降低烘干溫度時，熱空氣和冷空氣經過混氣管，通過第二電機帶動轉軸轉動，利用第一攪拌葉快速對熱空氣和冷空氣進行攪拌混合，避免冷熱空氣進行到打孔內框內進行烘干時分布不均勻，從而進一步提高烘干質量；

20、(3)本方案通過設置保溫組件，具體的，在熱風循環的過程中，利用液泵、供液管和回流管的配合，將液腔內的水不斷循環到換熱器內，在烘干的過程中會不斷的對循環到換熱器內的水進行加熱，對保溫外箱形成一個由水構成的保溫層，降低外界對保溫外箱內部溫度的影響；

21、(4)本方案通過設置空氣攪拌組件，具體的，在循環烘干的過程中，熱空氣經過保溫外箱和打孔內框之間的空腔時，利用第三電機驅動主動齒輪，主動齒輪與內齒槽嚙合，使得固定環在支撐滾輪的支撐作用下旋轉，利用連接桿中部的第二攪拌葉對輸送到保溫外箱和打孔內框之間的空腔內的熱氣進行攪動，使得熱空氣能夠環繞打孔內框一周，并由打孔內框一周的排氣孔排出，環繞著對隔膜進行烘干，提高烘干時熱空氣的分布均勻性，提高烘干效果。

技術特征：

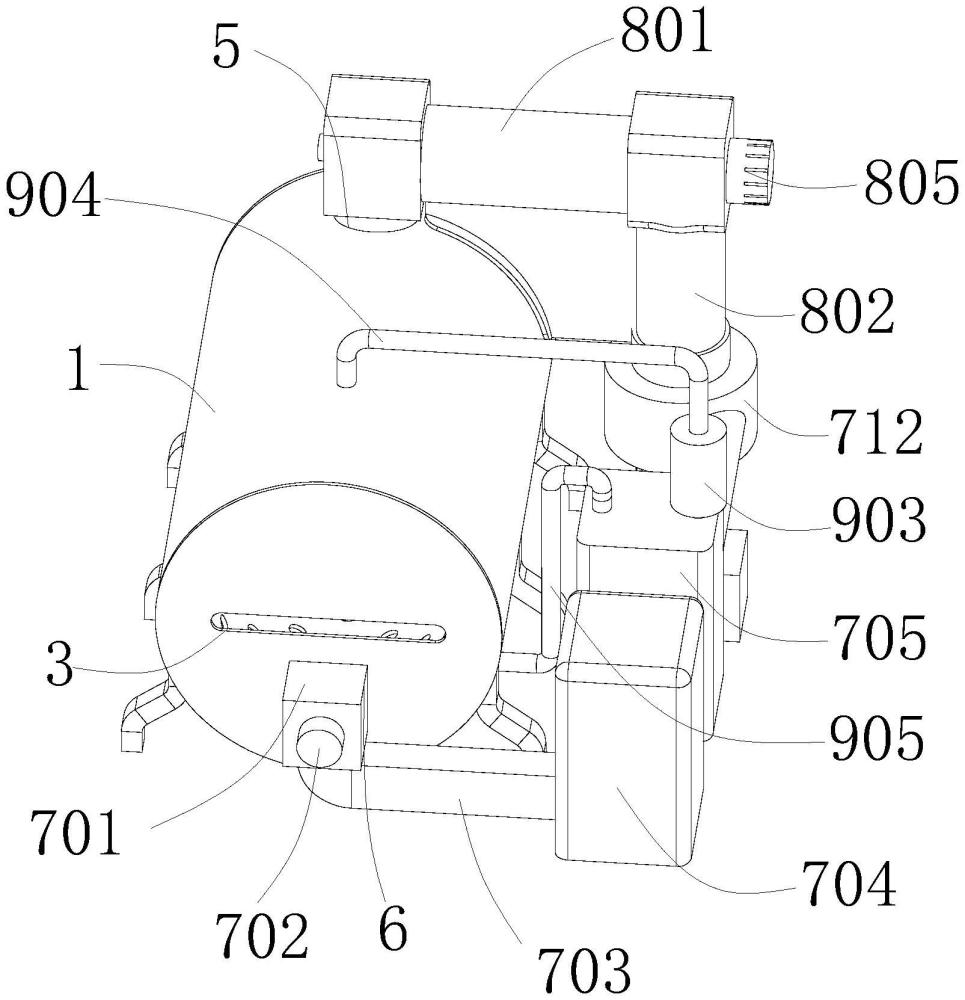

1.一種用于干法隔膜涂布的預熱烘箱機構，其特征在于，包括保溫外箱(1)，所述保溫外箱(1)內部固定安裝有打孔內框(2)，所述打孔內框(2)兩端分別開設有進料口(3)和出料口(4)，所述保溫外箱(1)一端頂部開設有進風口(5)，所述打孔內框(2)一端開設有出風口(6)，所述保溫外箱(1)設置有

2.根據權利要求1所述的一種用于干法隔膜涂布的預熱烘箱機構，其特征在于：所述動態調節烘干組件包括空心安裝頭(701)、除濕裝置(704)、電加熱絲(706)、第二回風管(707)、第一電機(709)、干燥過濾器(711)和風機(712)，所述空心安裝頭(701)輸入端固定安裝在出風口(6)處，所述空心安裝頭(701)中部固定安裝有溫濕度傳感器(702)，所述空心安裝頭(701)輸出端固定安裝有第一回風管(703)，所述除濕裝置(704)輸入端固定安裝在第一回風管(703)輸出端，所述電加熱絲(706)固定安裝在加熱箱(705)內部，所述第二回風管(707)一端固定安裝在加熱箱(705)輸出端，所述第一電機(709)固定安裝在抽吸管(708)一側，且所述第一電機(709)輸出軸一端固定安裝有閥門板(710)，所述干燥過濾器(711)輸出端固定安裝在抽吸管(708)抽吸端，所述第二回風管(707)一端和風機(712)輸入端相連通，所述抽吸管(708)一端與第二回風管(707)內側相連通。

3.根據權利要求2所述的一種用于干法隔膜涂布的預熱烘箱機構，其特征在于：所述溫濕度傳感器(702)檢測端位于空心安裝頭(701)內部，所述除濕裝置(704)輸出端與加熱箱(705)輸入端相連接，所述閥門板(710)活動安裝在抽吸管(708)內側，且所述閥門板(710)形狀與抽吸管(708)橫截面形狀相匹配。

4.根據權利要求1所述的一種用于干法隔膜涂布的預熱烘箱機構，其特征在于：所述混合組件包括連接管(802)和第二電機(805)，所述連接管(802)一端固定安裝在混氣管(801)一端底部，所述連接管(802)另一端固定安裝在風機(712)輸出端，所述第二電機(805)固定安裝在混氣管(801)一端。

5.根據權利要求1所述的一種用于干法隔膜涂布的預熱烘箱機構，其特征在于：所述抽吸管(708)輸出端與進風口(5)相連接，所述轉軸(803)轉動連接在混氣管(801)內部，且所述轉軸(803)一端固定安裝在第二電機(805)輸出軸一端，所述第一攪拌葉(804)固定安裝在轉軸(803)外壁。

6.根據權利要求1所述的一種用于干法隔膜涂布的預熱烘箱機構，其特征在于：所述保溫組件包括液泵(903)、供液管(904)和回流管(905)，所述液泵(903)固定安裝在加熱箱(705)頂部，所述供液管(904)一端固定安裝在加熱箱(705)輸出端，所述供液管(904)一端固定安裝在保溫外箱(1)頂部，所述回流管(905)一端固定安裝在保溫外箱(1)底部，所述回流管(905)另一端與換熱器(902)輸入端相連通，所述液泵(903)抽吸端與換熱器(902)輸出端相匹配，所述供液管(904)和回流管(905)一端均與液腔(901)內部相連通。

7.根據權利要求1所述的一種用于干法隔膜涂布的預熱烘箱機構，其特征在于：所述液腔(901)開設在保溫外箱(1)內側，所述換熱器(902)固定安裝在加熱箱(705)內部。

8.根據權利要求1所述的一種用于干法隔膜涂布的預熱烘箱機構，其特征在于：所述空氣攪拌組件包括若干個支撐滾輪(1002)、內齒槽(1005)、第三電機(1006)和主動齒輪(1007)，若干個所述支撐滾輪(1002)固定安裝在固定環(1001)外側，所述內齒槽(1005)開設在固定環(1001)內側，所述第三電機(1006)固定安裝在打孔內框(2)一端，所述主動齒輪(1007)固定安裝在第三電機(1006)輸出軸一端。

9.根據權利要求8所述的一種用于干法隔膜涂布的預熱烘箱機構，其特征在于：所述主動齒輪(1007)位于固定環(1001)內側，且所述主動齒輪(1007)與內齒槽(1005)相嚙合。

10.根據權利要求1所述的一種用于干法隔膜涂布的預熱烘箱機構，其特征在于：兩個所述固定環(1001)通過支撐滾輪(1002)的設置分別轉動連接在保溫外箱(1)兩端內側，所述連接桿(1003)固定安裝在兩個固定環(1001)之間，所述第二攪拌葉(1004)固定安裝在連接桿(1003)中部。

技術總結
本發明涉及隔膜涂布技術領域，公開了一種用于干法隔膜涂布的預熱烘箱機構，包括保溫外箱,所述保溫外箱內部固定安裝有打孔內,所述保溫外箱設置有動態調節烘干組件、混合組件、保溫組件和空氣攪拌組件；本發明通過設置動態調節烘干組件，具體的，利用加熱箱內部的電加熱絲進行加熱，同時風機工作利用管道使得空氣經過保溫外箱內部進行循環，然后由空心安裝頭經過第一回風管輸送至除濕裝置內進行除濕，在烘干除濕的過程中利用溫濕度傳感器檢測，空氣中濕度大時持續加熱烘干，濕度小時第一電機打開閥門板抽吸干燥過濾器過濾后的冷空氣，循環到保溫外箱內部，干燥熱量與濕度成反比，防止過度干燥導致隔膜變形。

技術研發人員：祝瑞華,顧順超
受保護的技術使用者：上交大蘇州創新院
技術研發日：
技術公布日：2025/4/28
