本技術屬于電加熱器，具體涉及一種電加熱器的限位防撞結構。

背景技術：

1、電加熱器是一種使用電力作為能源的設備，它可以將電能轉換為熱能，用于加熱空氣、水或其他介質，電加熱器廣泛應用于家庭、辦公室、工業場所等，提供溫暖和加熱功能。

2、目前在一些特定加熱工況，需要頻繁及快速移動、拆裝、更換電加熱器，以完成對不同受熱體進行加熱或對電加熱器進行在線維護保養；設備工位不確定，需要頻繁快速吊裝更換工位，但是目前應用于此種工況的主流電加熱器多是使用的螺紋緊固件限位及防撞固定，此種結構拆裝費時費力，嚴重耽誤生產效率，為此我們提出一種電加熱器的限位防撞結構。

技術實現思路

1、本實用新型的目的在于提供一種電加熱器的限位防撞結構，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種電加熱器的限位防撞結構，包括加熱芯組件和導熱容器組件，所述加熱芯組件和所述導熱容器組件之間通過限位插銷和限位插槽限位連接，所述加熱芯組件和所述導熱容器組件之間還設置有限位圓鋼。

3、優選的，所述加熱芯組件包括加熱芯固定筒和電加熱管；

4、所述加熱芯固定筒設置在所述導熱容器組件的內側，所述電加熱管呈環形分布在所述加熱芯固定筒的外周。

5、優選的，所述限位圓鋼設置有若干個，若干個所述限位圓鋼呈環形分布在所述加熱芯固定筒的外周，且所述限位圓鋼的外側高于所述電加熱管的外側。

6、優選的，所述限位插槽設置有兩個，兩個所述限位插槽對稱開設有在所述加熱芯固定筒的底部。

7、優選的，所述導熱容器組件包括容器筒體和底板；

8、所述容器筒體設置在所述底板上，所述底板上對應所述限位插槽的位置處固定設置有所述限位插銷，所述加熱芯固定筒通過所述限位插槽和所述限位插銷限位卡在所述容器筒體內。

9、優選的，所述容器筒體的夾套內設置有導熱介質。

10、與現有技術相比，本實用新型的有益效果是：

11、1、本實用新型設有限位插銷和限位插槽，加熱芯組件和導熱容器組件之間通過限位插銷和限位插槽限位連接，使用時，將加熱芯組件吊起沿豎直方向從導熱容器組件內側放入或取出，使加熱芯組件底部的限位插槽從導熱容器組件內的限位插銷限位插入或解除限位取出，便于安裝和拆卸，有效解決電加熱器拆裝步驟過于繁瑣的問題，滿足現場快速拆裝需求；

12、2、本實用新型設有限位圓鋼，限位圓鋼可以避免電加熱管受到容器筒體的撞擊，起到防撞保護作用，同時限位圓鋼使加熱芯固定筒和容器筒體保持間隙配合，起到對加熱芯固定筒在容器筒體內的水平方向的限位，有效避免拆裝或運輸過程中電加熱器的晃動。

技術特征：

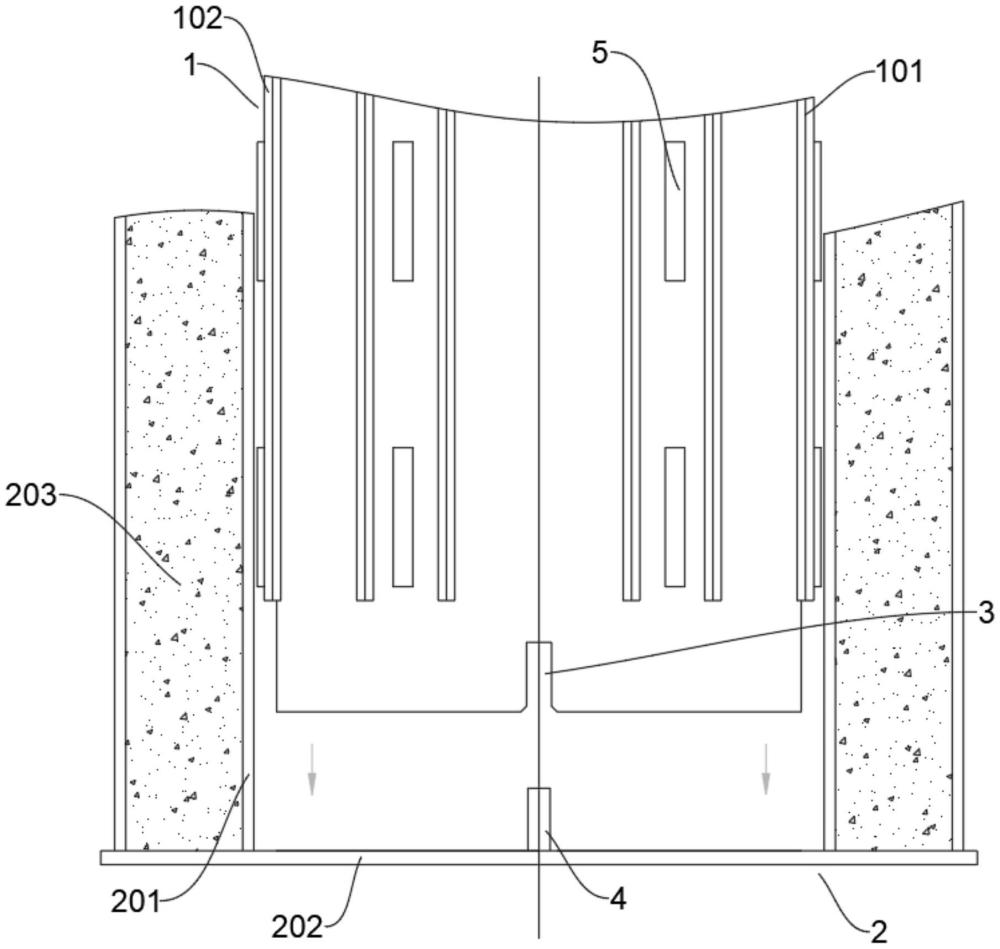

1.一種電加熱器的限位防撞結構，其特征在于，包括加熱芯組件（1）和導熱容器組件（2），所述加熱芯組件（1）和所述導熱容器組件（2）之間通過限位插銷（3）和限位插槽（4）限位連接，所述加熱芯組件（1）和所述導熱容器組件（2）之間還設置有限位圓鋼（5）。

2.根據權利要求1所述的一種電加熱器的限位防撞結構，其特征在于：所述加熱芯組件（1）包括加熱芯固定筒（101）和電加熱管（102）；

3.根據權利要求2所述的一種電加熱器的限位防撞結構，其特征在于：所述限位圓鋼（5）設置有若干個，若干個所述限位圓鋼（5）呈環形分布在所述加熱芯固定筒（101）的外周，且所述限位圓鋼（5）的外側高于所述電加熱管（102）的外側。

4.根據權利要求2所述的一種電加熱器的限位防撞結構，其特征在于：所述限位插槽（4）設置有兩個，兩個所述限位插槽（4）對稱開設有在所述加熱芯固定筒（101）的底部。

5.根據權利要求4所述的一種電加熱器的限位防撞結構，其特征在于：所述導熱容器組件（2）包括容器筒體（201）和底板（202）；

6.根據權利要求5所述的一種電加熱器的限位防撞結構，其特征在于：所述容器筒體（201）的夾套內設置有導熱介質（203）。

技術總結
本技術公開了一種電加熱器的限位防撞結構，包括加熱芯組件和導熱容器組件，所述加熱芯組件和所述導熱容器組件之間通過限位插銷和限位插槽限位連接，所述加熱芯組件和所述導熱容器組件之間還設置有限位圓鋼，本技術設有限位插銷和限位插槽，加熱芯組件和導熱容器組件之間通過限位插銷和限位插槽限位連接，使用時，將加熱芯組件吊起沿豎直方向從導熱容器組件內側放入或取出，使加熱芯組件底部的限位插槽從導熱容器組件內的限位插銷限位插入或解除限位取出，便于安裝和拆卸，有效解決電加熱器拆裝步驟過于繁瑣的問題，滿足現場快速拆裝需求。

技術研發人員：楊曉萍,趙延煒,龔朋敏
受保護的技術使用者：鎮江東方電熱有限公司
技術研發日：20240715
技術公布日：2025/4/28
