本發明涉及空調，尤其是涉及一種空調器。

背景技術：

1、空調器通過使用壓縮機、冷凝器、膨脹閥和蒸發器來執行空調器的制冷循環。壓縮機壓縮處于高溫高壓狀態的制冷劑氣體并排出壓縮后的制冷劑氣體。所排出的制冷劑氣體流入冷凝器。冷凝器將壓縮后的制冷劑冷凝成液相，并且熱量通過冷凝過程釋放到周圍環境。室內換熱器和室外換熱器用作冷凝器或蒸發器。當室內換熱器用作冷凝器時，空調器用作制熱模式的加熱器，當室內換熱器用作蒸發器時，空調器用作制冷模式的冷卻器。

2、其中，室內換熱器或室外換熱器與分配單元相連，分配單元通過分液器對冷媒進行分流，但分配器的多個分流管路通常是固定的。但是冷媒進入分配器會存在液相分離的現象，使多個分流管路的冷媒出現嚴重分配不均勻的問題，導致換熱器的性能受到嚴重的影響。且隨著換熱器工作負荷的變化，其性能最佳的分數路也會發生改變，此時傳統分配器固定的分配結構并不能很好地和實際工況相匹配，不能滿足不同工況時的最佳搭配。

技術實現思路

1、本發明旨在至少解決現有技術中存在的技術問題之一。為此，本發明的一個目的在于提出一種空調器，該空調器具有冷媒分配均勻、結構緊湊、提升換熱性能等優點。

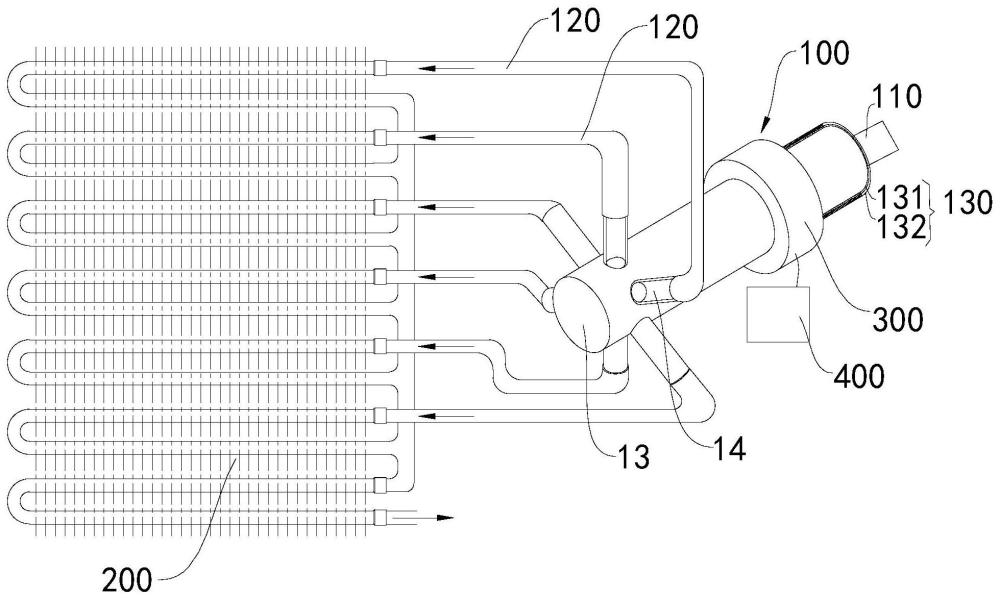

2、為實現上述目的，根據本發明的實施例提出了一種空調器，包括：壓縮機，用于將低溫低壓冷媒氣體壓縮成高溫高壓冷媒氣體以對冷媒提供動力；室內換熱器和室外換熱器，所述室內換熱器和所述室外換熱器中的其中一個作為蒸發器且另一個作為冷凝器；節流組件，所述節流組件用于控制冷媒流量；冷媒循環回路，所述冷媒循環回路連接于所述壓縮機、所述室內換熱器、所述節流組件和所述室外換熱器；其特征在于，所述冷媒循環回路包括分配單元，所述分配單元包括：主管路，所述主管路連接于所述壓縮機；多個分流管路，多個所述分流管路均連接于所述室內換熱器或室外換熱器；分配器，所述分配器的一端設有主通道且另一端設有連通所述主通道的多個分通道，所述主管路連接于所述主通道，所述分流管路連接于所述分通道；其中，所述分配器包括內層管和外層管，所述內層管構造有沿周向間隔排布的多個內導流孔，多個所述內導流孔包括第一組導流孔和第二組導流孔，所述外層管構造有沿周向間隔排布的多個外導流孔，所述內層管和所述外層管在第一相對位置和第二相對位置之間可轉動，所述第一組導流孔在所述第一相對位置和若干所述外導流孔連通形成第一導流通道，所述第二導流孔在所述第二組相對位置和若干所述外導流孔連通形成第二導流通道。

3、根據本發明實施例的空調器，具有冷媒分配均勻、提升了換熱性能和提高工作效率等優點。

4、根據本發明的一些具體實施例，所述外層管的一端的構造有封閉端面，所述外導流孔形成于鄰近所述外層管的所述一端的外周面，所述內層管的所述一端止擋于所述封閉端面，所述內導流孔形成于鄰近所述內層管的所述一端的外周面。

5、根據本發明的一些具體實施例，還包括：驅動器，所述驅動器安裝于所述外層管的外周側，所述驅動器驅動所述內層管和所述外層管在所述第一相對位置和所述第二相對位置相對轉動。

6、根據本發明的一些具體實施例，所述外層管在每個所述導流孔的對應位置均構造有向徑向外側延伸的分液接頭部，多個所述分流管路一一對應地安裝于所述分液接頭部。

7、根據本發明的一些具體實施例，多個所述外導流孔沿所述外層管的周向均勻排布；多個所述內導流孔中的所述第一組導流孔沿所述內層管的周向均勻排布，多個所述內導流孔中的所述第二組導流孔沿所述內層管的周向均勻排布。

8、根據本發明的一些具體實施例，多個所述外導流孔和多個所述內導流孔均為圓孔且直徑相等。

9、根據本發明的一些具體實施例，所述第一組導流孔的數量為所述第二組導流孔的數量的2倍，每個所述第二組導流孔在周向上位于相鄰兩個所述第一組導流孔之間。

10、根據本發明的一些具體實施例，沿周向與所述第二組導流孔相鄰的第一組導流孔相對所述第二組導流孔對稱設置。

11、根據本發明的一些具體實施例，與所述分配單元相連的所述室內換熱器或所述室外換熱器，包括：翅片，所述翅片沿厚度方向層疊且間隔排布；多個u型換熱管，多個所述u型換熱管穿插于所述翅片且沿所述翅片的長度方向間隔設置，每個所述u型換熱管的一端與一個所述分流管路相連；笛型管，所述笛型管連接于多個所述u型管的另一端。

12、進一步地，所述空調器，與所述分配單元相連的所述室內換熱器或所述室外換熱器，還包括：u型過冷管，所述u型過冷管穿插于所述翅片且位于多個所述u型換熱管的下部，所述u型過冷管的一端與所述笛型管連接，且另一端連接于所述節流組件。

13、本發明的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本發明的實踐了解到。

技術特征：

1.一種空調器，包括：

2.根據權利要求1所述的空調器，其特征在于，所述外層管的一端的構造有封閉端面，所述外導流孔形成于鄰近所述外層管的所述一端的外周面，所述內層管的所述一端止擋于所述封閉端面，所述內導流孔形成于鄰近所述內層管的所述一端的外周面。

3.根據權利要求1所述的空調器，其特征在于，還包括：

4.根據權利要求1所述的空調器，其特征在于，所述外層管在每個所述導流孔的對應位置均構造有向徑向外側延伸的分液接頭部，多個所述分流管路一一對應地安裝于所述分液接頭部。

5.根據權利要求1所述的空調器，其特征在于，多個所述外導流孔沿所述外層管的周向均勻排布；多個所述內導流孔中的所述第一組導流孔沿所述內層管的周向均勻排布，多個所述內導流孔中的所述第二組導流孔沿所述內層管的周向均勻排布。

6.根據權利要求1所述的空調器，其特征在于，多個所述外導流孔和多個所述內導流孔均為圓孔且直徑相等。

7.根據權利要求1所述的空調器，其特征在于，所述第一組導流孔的數量為所述第二組導流孔的數量的2倍，每個所述第二組導流孔在周向上位于相鄰兩個所述第一組導流孔之間。

8.根據權利要求7所述的空調器，其特征在于，沿周向與所述第二組導流孔相鄰的第一組導流孔相對所述第二組導流孔對稱設置。

9.根據權利要求1所述的空調器，其特征在于，與所述分配單元相連的所述室內換熱器或所述室外換熱器，包括：

10.根據權利要求9所述的空調器，其特征在于，與所述分配單元相連的所述室內換熱器或所述室外換熱器，還包括：

技術總結
本發明公開一種空調器，空調器包括：壓縮機，室內換熱器和室外換熱器，節流組件，冷媒循環回路，冷媒循環回路連接于壓縮機、室內換熱器、節流組件和室外換熱器；冷媒循環回路，冷媒循環回路連接于壓縮機、室內換熱器、節流組件和室外換熱器；分配器，分配器的一端設有主通道且另一端設有連通主通道的多個分通道，主管路連接于主通道，分流管路連接于分通道；分配器包括內層管和外層管，外層管構造有沿周向間隔排布的多個外導流孔，內層管和外層管在第一相對位置和第二相對位置之間可轉動。根據本發明實施例的空調器，具有冷媒分配均勻、結構緊湊、提升換熱性能等優點。

技術研發人員：譚裕鋒,陳旗,呂根貴,馬迪,吳紅霞,晏剛
受保護的技術使用者：海信（廣東）空調有限公司
技術研發日：
技術公布日：2025/4/28
