本技術涉及制冷設備，尤其涉及一種用于沙漠的太陽能吸收式制冷裝置。

背景技術：

1、沙漠，主要是指地面完全被沙所覆蓋、植物非常稀少、雨水稀少、空氣干燥的荒蕪地區，沙漠光照充足，且通常白天溫度高，夜晚溫度低。

2、有一些科學研究或實驗需要在沙漠中進行，由于沙漠環境的因素，生活條件較為惡劣，尤其是白天溫度高時，需要對生活場所進行降溫，但是，受條件的限制，目前常規的制冷降溫設備難以在沙漠中應用，即使能夠應用，建造成本也較高，難以得到廣泛的應用。

3、目前也存在用于沙漠的太陽能吸收式制冷裝置，例如專利號為cn201620213437.8，專利名稱為一種沙漠地區的自潔式太陽能熱聲制冷裝置，其包括第二玻璃管，第二玻璃管頂部與諧振管連接，且第二玻璃管頂部內設有第二熱聲堆，諧振管頂部設有第一熱聲堆，第一熱聲堆設于頂部封閉的第一玻璃管內；在第二玻璃管外固定太陽能聚光裝置使得第二熱聲堆下部位于太陽能聚光裝置的焦點，在第二玻璃管的頂部外設有換熱水管。通過凹面鏡作為太陽能聚集裝置，其能收集到循環制冷水，該水可用于植物滴管和日常生活用水，節約水資源；通過兩個熱聲堆將整體裝置分為多段，熱聲堆與外界相接觸，使得流體能直接通過熱聲堆內部，加強換熱，從而使得冷端實現更好的熱聲效果，并且提高冷能利用率，節約能源，上述裝置雖然能夠利用太陽能制冷，但是，由于沙漠中風沙較大，容易將作為太陽能聚集裝置的凹面鏡覆蓋，導致工作效率降低，且清理極不方便。

技術實現思路

1、為了克服上述所指出的現有技術的缺陷，本實用新型提供一種用于沙漠的太陽能吸收式制冷裝置，能夠在沙漠中使用太陽能制冷及發電，且能夠便捷的對太陽能光伏板及太陽能集熱器上積聚的沙塵進行清潔，制冷及發電效率高。

2、為解決上述技術問題，本實用新型的技術方案是：

3、一種用于沙漠的太陽能吸收式制冷裝置，包括屋體，所述屋體內設置有吸收式制冷組件、冷卻塔、熱水箱及蓄電池，所述吸收式制冷組件連接所述熱水箱及所述冷卻塔，所述屋體的頂部兩側分別鋪設有太陽能光伏板及太陽能集熱器，所述太陽能光伏板通過光伏控制器連接所述蓄電池，所述太陽能集熱器連接所述吸收式制冷組件及所述熱水箱；

4、所述屋體的頂部且靠近所述太陽能光伏板的一側設有第一清理組件，所述屋體的頂部且靠近所述太陽能集熱器的一側設有第二清理組件，所述第一清理組件及所述第二清理組件均安裝于驅動機構上，所述驅動機構安裝于所述屋體的頂部。

5、作為一種改進的技術方案，所述吸收式制冷組件包括發生器、冷凝器、蒸發器及吸收器，所述發生器連接所述太陽能集熱器、所述熱水箱、所述冷凝器及所述吸收器，所述冷凝器連接所述冷卻塔及所述蒸發器，所述蒸發器連接負載及所述吸收器，所述吸收器連接所述發生器及所述冷卻塔。

6、作為一種改進的技術方案，所述第一清理組件及所述第二清理組件均包括安裝塊，所述安裝塊安裝于所述驅動機構上，所述安裝塊朝向所述太陽能光伏板及所述太陽能集熱器的一端安裝有清理板，所述清理板活動安裝于所述安裝塊上設置的安裝孔內，所述清理板與所述安裝孔的內壁之間設有彈簧，所述清理板遠離所述彈簧的一側密布有清潔毛。

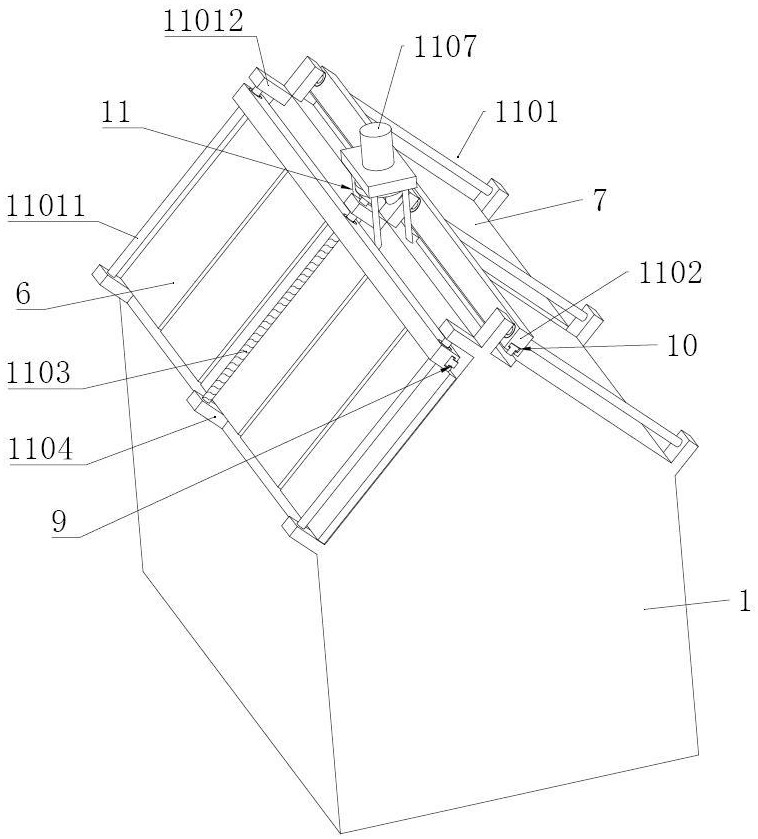

7、作為一種改進的技術方案，所述驅動機構包括位于所述屋體頂部兩側的驅動架，所述驅動架上均活動安裝有驅動板，所述安裝塊安裝于所述驅動板上，所述驅動板上均螺紋穿設有驅動絲杠，所示驅動絲杠相對設置，且均轉動安裝于第一固定座上，所述第一固定座均安裝于所述屋體頂部；

8、兩所示驅動絲杠靠近所述屋體頂部的一端均安裝有錐齒輪，兩所述錐齒輪之間嚙合有錐形齒輪盤，所述錐形齒輪盤安裝于驅動電機的輸出軸上，所述驅動電機安裝于支撐架上，所述支撐架安裝于所述屋體頂部。

9、作為一種改進的技術方案，所述驅動架包括相對設置的兩導桿，兩所述導桿均滑動貫穿所述驅動板，所述驅動絲杠位于兩所述導桿之間，所述導桿的兩端均安裝于第二固定座上，所述第二固定座均安裝于所述屋體的頂部。

10、作為一種改進的技術方案，所述安裝塊呈t型結構，所述驅動板上設有與所述安裝塊相適配的t型槽，所述安裝塊滑動安裝于所述t型槽內，且兩端均通過端板固定。

11、采用了上述技術方案后，本實用新型的有益效果是：

12、通過設置屋體，屋體內設置有吸收式制冷組件、冷卻塔、熱水箱及蓄電池，吸收式制冷組件連接熱水箱及冷卻塔，屋體的頂部兩側分別鋪設有太陽能光伏板及太陽能集熱器，太陽能光伏板通過光伏控制器連接蓄電池，太陽能集熱器連接吸收式制冷組件及熱水箱，通過太陽能光伏板可以將太陽能轉換為電能，并通過光伏控制器輸送至蓄電池進行儲存，以用于各種電器設備，通過太陽能集熱器可以將水加熱，并將熱水輸送至吸收式制冷組件，通過熱水驅動吸收式制冷組件進行制冷，并將冷氣或冷水輸送至載體，實現制冷功能，而使用后的熱水則輸送至熱水箱，熱水箱則連通太陽能集熱器，由此形成熱水的循環制取；

13、屋體的頂部且靠近太陽能光伏板的一側設有第一清理組件，屋體的頂部且靠近太陽能集熱器的一側設有第二清理組件，第一清理組件及第二清理組件均安裝于驅動機構上，驅動機構安裝于屋體的頂部，通過驅動機構可以驅動第一清理組件沿著太陽能光伏板的表面移動，驅動第二清理組件沿著太陽能集熱器的表面移動，由此實現對太陽能光伏板表面以及太陽能集熱器表面積聚的沙塵的清理，保證太陽能光伏板及太陽能集熱器的工作效率。

14、綜上，本實用新型提供一種用于沙漠的太陽能吸收式制冷裝置，能夠在沙漠中使用太陽能制冷及發電，且能夠便捷的對太陽能光伏板及太陽能集熱器上積聚的沙塵進行清潔，制冷及發電效率高。

技術特征：

1.一種用于沙漠的太陽能吸收式制冷裝置，其特征在于：包括屋體，所述屋體內設置有吸收式制冷組件、冷卻塔、熱水箱及蓄電池，所述吸收式制冷組件連接所述熱水箱及所述冷卻塔，所述屋體的頂部兩側分別鋪設有太陽能光伏板及太陽能集熱器，所述太陽能光伏板通過光伏控制器連接所述蓄電池，所述太陽能集熱器連接所述吸收式制冷組件及所述熱水箱；

2.如權利要求1所述的一種用于沙漠的太陽能吸收式制冷裝置，其特征在于：所述吸收式制冷組件包括發生器、冷凝器、蒸發器及吸收器，所述發生器連接所述太陽能集熱器、所述熱水箱、所述冷凝器及所述吸收器，所述冷凝器連接所述冷卻塔及所述蒸發器，所述蒸發器連接負載及所述吸收器，所述吸收器連接所述發生器及所述冷卻塔。

3.如權利要求1所述的一種用于沙漠的太陽能吸收式制冷裝置，其特征在于：所述第一清理組件及所述第二清理組件均包括安裝塊，所述安裝塊安裝于所述驅動機構上，所述安裝塊朝向所述太陽能光伏板及所述太陽能集熱器的一端安裝有清理板，所述清理板活動安裝于所述安裝塊上設置的安裝孔內，所述清理板與所述安裝孔的內壁之間設有彈簧，所述清理板遠離所述彈簧的一側密布有清潔毛。

4.如權利要求3所述的一種用于沙漠的太陽能吸收式制冷裝置，其特征在于：所述驅動機構包括位于所述屋體頂部兩側的驅動架，所述驅動架上均活動安裝有驅動板，所述安裝塊安裝于所述驅動板上，所述驅動板上均螺紋穿設有驅動絲杠，所示驅動絲杠相對設置，且均轉動安裝于第一固定座上，所述第一固定座均安裝于所述屋體頂部；

5.如權利要求4所述的一種用于沙漠的太陽能吸收式制冷裝置，其特征在于：所述驅動架包括相對設置的兩導桿，兩所述導桿均滑動貫穿所述驅動板，所述驅動絲杠位于兩所述導桿之間，所述導桿的兩端均安裝于第二固定座上，所述第二固定座均安裝于所述屋體的頂部。

6.如權利要求4所述的一種用于沙漠的太陽能吸收式制冷裝置，其特征在于：所述安裝塊呈t型結構，所述驅動板上設有與所述安裝塊相適配的t型槽，所述安裝塊滑動安裝于所述t型槽內，且兩端均通過端板固定。

技術總結
本技術涉及制冷設備技術領域，提供了一種用于沙漠的太陽能吸收式制冷裝置，包括屋體，屋體內設置有吸收式制冷組件、冷卻塔、熱水箱及蓄電池，吸收式制冷組件連接熱水箱及冷卻塔，屋體的頂部兩側分別鋪設有太陽能光伏板及太陽能集熱器，太陽能光伏板通過光伏控制器連接蓄電池，太陽能集熱器連接吸收式制冷組件及熱水箱；屋體的頂部且靠近太陽能光伏板的一側設有第一清理組件，屋體的頂部且靠近太陽能集熱器的一側設有第二清理組件，第一清理組件及第二清理組件均安裝于驅動機構上。本技術能夠在沙漠中使用太陽能制冷及發電，且能夠便捷的對太陽能光伏板及太陽能集熱器上積聚的沙塵進行清潔，制冷及發電效率高。

技術研發人員：金德祿,王通,王雪嬌
受保護的技術使用者：山東祿禧新能源科技有限公司
技術研發日：20240727
技術公布日：2025/4/28
