本技術涉及肥料生產，特別涉及一種肥料生產用冷卻翻轉設備。

背景技術：

1、肥料是指提供一種或一種以上植物必需的營養元素，改善土壤性質、提高土壤肥力水平的一類物質，是農業生產的物質基礎之一，主要包括磷酸銨類肥料、大量元素水溶性肥料、中量元素肥料、生物肥料、有機肥料、多維場能濃縮有機肥等，肥料生產過程中，各種原料相互發生化學反應會產生大量的熱量，所以肥料在生產加工過程中需要對其進行冷卻。

2、經檢索中國專利號cn218495612u公開了一種肥料冷卻翻轉裝置，包括：翻轉箱體，所述翻轉箱體內部的底面安裝有套管，所述套管的內部安裝有螺旋桿，所述螺旋桿的底部活動貫穿翻轉箱體的底部，所述翻轉箱體的底部安裝有伺服電機，所述伺服電機的輸出端與螺旋桿的底部固定連接。本實用新型安裝有螺旋桿、出料口和第一斜板的設置，將需要冷卻的肥料放入翻轉箱體的內部，通過伺服電機的輸出端帶動螺旋桿轉動，使翻轉箱體內部底面的肥料通過套管兩側進料口進入套管的內部，有螺旋桿轉動，推動肥料至套管的頂部，在通過出料口向兩側導出，使肥料經過第一斜板和第二斜板的配合設置，呈瀑布狀進行流向翻轉箱體的底部。

3、然而在實施相關技術中發現上述肥料冷卻翻轉裝置存在以下問題：現有技術中通過多組斜板使肥料呈瀑布狀進行流向翻轉箱體的底部，斜板的傾斜角度固定，不便于調節角度讓肥料充分與冷卻氣體接觸的問題，基于此，本實用新型設計了一種肥料生產用冷卻翻轉設備，以解決上述問題。

技術實現思路

1、本實用新型的目的在于提供一種肥料生產用冷卻翻轉設備，以解決上述背景技術中提出斜板不便于調節角度讓肥料充分與冷卻氣體接觸的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種肥料生產用冷卻翻轉設備，包括箱體，所述箱體的內部固定安裝有翻轉筒，所述翻轉筒的外側壁均固定安裝有斜板一；

3、所述箱體的內壁兩側均轉動連接有斜板二，所述斜板二的一側通過轉軸貫穿所述箱體固定連接有齒輪，所述箱體的一側固定安裝有電動滑軌，所述電動滑軌的表面滑動卡接有齒板，所述齒板與所述齒輪之間嚙合連接。

4、作為優選方案，所述箱體的一側固定安裝有連接管，所述連接管的一端通過三通連接有導流管，所述導流管的一端貫穿所述箱體固定連接有錐形罩。

5、作為優選方案，所述箱體的頂部固定安裝有電機，所述電機的輸出端貫穿所述翻轉筒固定連接有轉動桿，所述轉動桿的外側壁固定安裝有螺旋葉。

6、作為優選方案，所述翻轉筒的外側壁均固定安裝有導流箱，所述導流箱的一側貫穿開設有導流槽。

7、作為優選方案，所述翻轉筒的外側壁均開設有通槽。

8、作為優選方案，所述箱體的底部固定安裝有排出管，所述排出管的外側壁安裝有閥門。

9、作為優選方案，所述翻轉筒的外側壁均開設有通氣槽，所述通氣槽呈線性陣列開設。

10、本實用新型的技術效果和優點：

11、1、通過設置的電動滑軌、齒板與齒輪，電動滑軌帶動齒板移動，齒板帶動齒輪轉動，齒輪通過轉軸帶動斜板一調節合適角度，從而使肥料流動速度減緩充分與氣體接觸冷卻。

12、2、通過設置的電機、轉動桿與螺旋葉，肥料通過斜板一與斜板二呈瀑布狀流向箱體底部，電機輸出端帶動轉動桿與螺旋葉轉動，螺旋葉帶動肥料沿著翻轉筒輸送，肥料通過導流箱再次落在斜板一與斜板二上，從而便于對肥料進行循環冷卻。

技術特征：

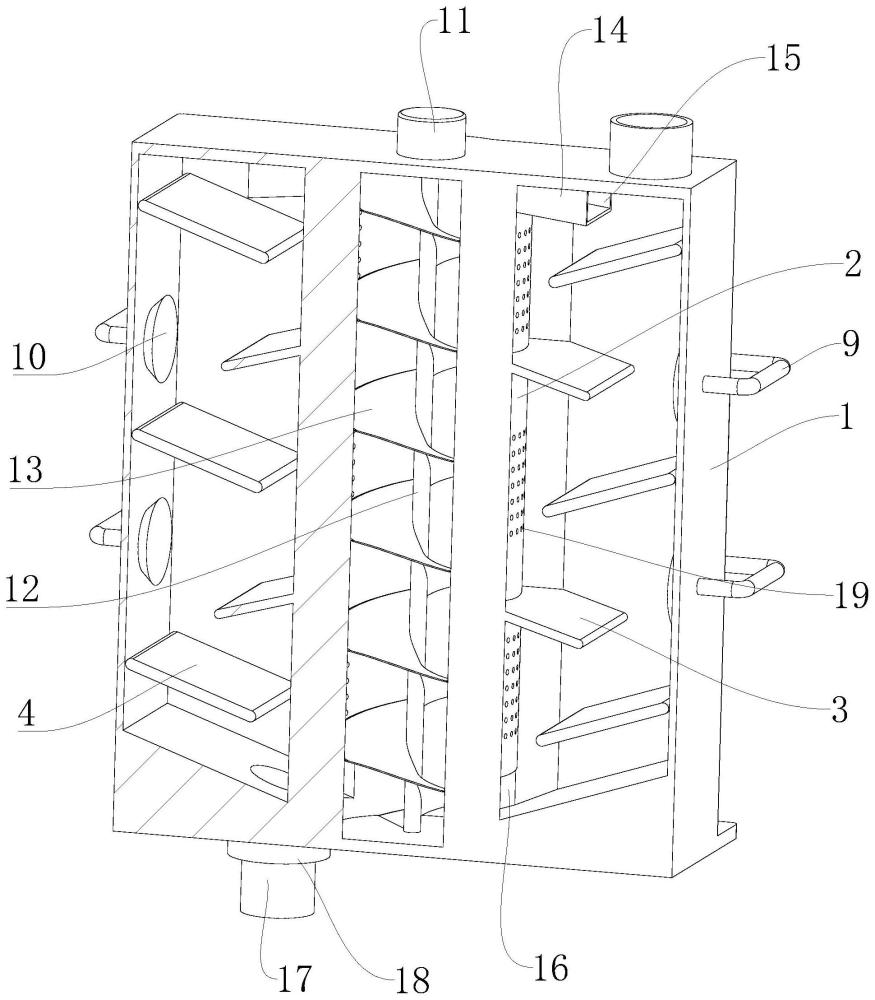

1.一種肥料生產用冷卻翻轉設備，包括箱體(1)，其特征在于：所述箱體(1)的內部固定安裝有翻轉筒(2)，所述翻轉筒(2)的外側壁均固定安裝有斜板一(3)；

2.根據權利要求1所述的一種肥料生產用冷卻翻轉設備，其特征在于：所述箱體(1)的一側固定安裝有連接管(8)，所述連接管(8)的一端通過三通連接有導流管(9)，所述導流管(9)的一端貫穿所述箱體(1)固定連接有錐形罩(10)。

3.根據權利要求1所述的一種肥料生產用冷卻翻轉設備，其特征在于：所述箱體(1)的頂部固定安裝有電機(11)，所述電機(11)的輸出端貫穿所述翻轉筒(2)固定連接有轉動桿(12)，所述轉動桿(12)的外側壁固定安裝有螺旋葉(13)。

4.根據權利要求1所述的一種肥料生產用冷卻翻轉設備，其特征在于：所述翻轉筒(2)的外側壁均固定安裝有導流箱(14)，所述導流箱(14)的一側貫穿開設有導流槽(15)。

5.根據權利要求1所述的一種肥料生產用冷卻翻轉設備，其特征在于：所述翻轉筒(2)的外側壁均開設有通槽(16)。

6.根據權利要求1所述的一種肥料生產用冷卻翻轉設備，其特征在于：所述箱體(1)的底部固定安裝有排出管(17)，所述排出管(17)的外側壁安裝有閥門(18)。

7.根據權利要求1所述的一種肥料生產用冷卻翻轉設備，其特征在于：所述翻轉筒(2)的外側壁均開設有通氣槽(19)，所述通氣槽(19)呈線性陣列開設。

技術總結
本技術涉及肥料生產技術領域，公開了一種肥料生產用冷卻翻轉設備，包括箱體，箱體的內部固定安裝有翻轉筒，翻轉筒的外側壁均固定安裝有斜板一；箱體的內壁兩側均轉動連接有斜板二，斜板二的一側通過轉軸貫穿箱體固定連接有齒輪，箱體的一側固定安裝有電動滑軌，電動滑軌的表面滑動卡接有齒板，齒板與齒輪之間嚙合連接，箱體的一側固定安裝有連接管，連接管的一端通過三通連接有導流管，導流管的一端貫穿箱體固定連接有錐形罩，箱體的頂部固定安裝有電機，通過設置的電動滑軌、齒板與齒輪，電動滑軌帶動齒板移動，齒板帶動齒輪轉動，齒輪通過轉軸帶動斜板一調節合適角度，從而使肥料流動速度減緩充分與氣體接觸冷卻。

技術研發人員：何帥
受保護的技術使用者：何帥
技術研發日：20240308
技術公布日：2025/4/28
