本技術涉及皮革加工，尤其是涉及一種皮革干燥機用真空干燥臺。

背景技術：

1、皮革制造業在制革工藝中，需要在濕加工之后將皮革的含水量從60%-75%降低到16%-18%。目前制革廠普遍采用蒸發干燥法，即先把皮革中的水分或者溶劑變成蒸汽，再將蒸汽排出。真空干燥機是蒸發干燥法的主要設備，其在真空狀態下，以熱源通過傳導加熱方式供給皮革中水分足夠的熱量，使得水分蒸發、沸騰，加快汽化速度。同時，抽真空又能夠快速抽出汽化的蒸汽，并在皮革周圍形成負壓狀態，皮革內外層之間及表面與周圍介質之間形成較大的濕度梯度，加快了汽化速度，達到快速干燥的目的。

2、目前，皮革干燥機一般包括真空干燥臺、罩合于真空干燥臺上表面的罩板，以及設置于真空干燥臺上的加熱通道和抽真空通道，其中加熱通道外接熱源，以用于對真空干燥臺進行升溫處理，抽真空通道連通有抽真空設備，以用于將真空干燥臺表面形成負壓；此外，真空干燥臺內部一般還設有冷卻管道，冷卻水管外接冷卻水源，以用于降低蒸汽中的水分，實現降溫。然而目前的冷卻管道在真空干燥臺內部形成c字型，即冷卻管道的其中一端和另一端均從貫穿插設于真空干燥臺的同一端，以便將冷卻管道與外接的冷卻水源形成循環結構，然后，這種冷卻管道的排布方式限制了冷卻管道的水流流動力，水流流速較慢，進而使得冷卻效果不佳，故有待改善。

技術實現思路

1、為了優化皮革干燥機的冷卻效果，本技術提供一種皮革干燥機用真空干燥臺。

2、本技術提供的一種皮革干燥機用真空干燥臺，采用如下的技術方案：

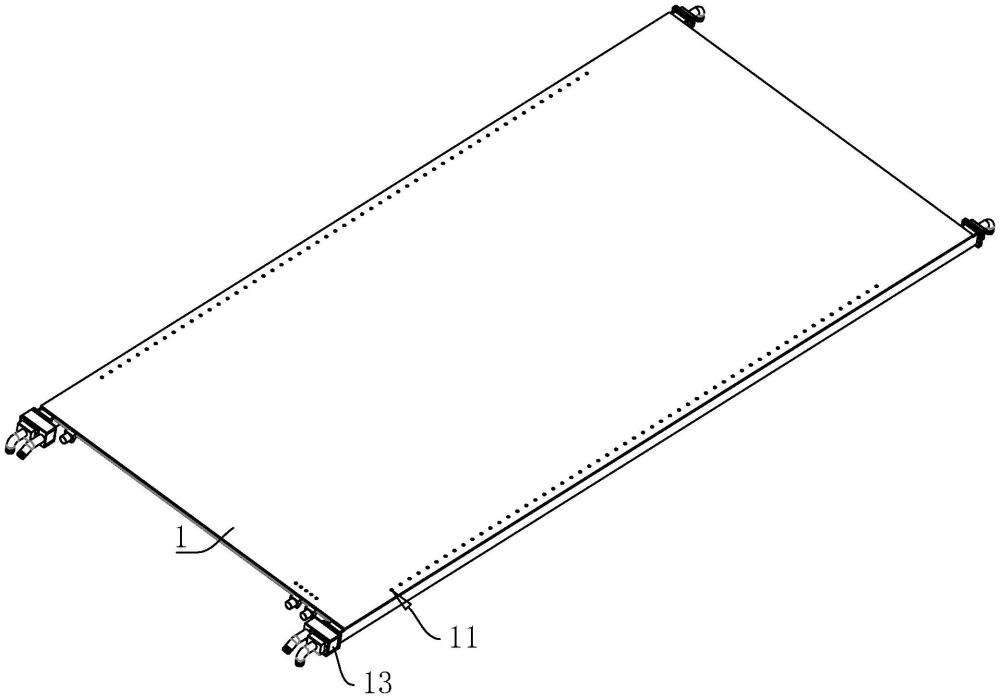

3、一種皮革干燥機用真空干燥臺，包括臺板和設置于臺板內的加熱結構，所述臺板內部開設有真空通道，所述臺板表面開設有與真空通道相連通的通氣孔；所述真空通道一端設有用于與真空通道相連通的對接盒體，所述真空通道內部沿其長度方向設有冷卻水管，所述冷卻水管其中一端貫穿真空通道和對接盒體，所述冷卻水管包括若干根用于供水流流通的支管，且所述冷卻水管另一端貫穿真空通道遠離對接盒體處的一端，以使得水流流向?yàn)槠叫杏谂_(tái)板長度方向的單向；所述對接盒體遠離冷卻水管處的一側連通有抽氣管。

4、通過采用上述技術方案，本方案的冷卻水管為沿臺板長度方向設置的結構，以此來限定了水流流向?yàn)閱蜗蛄鲃?dòng)，而非傳統真空干燥臺內的c型結構，而水流的單向流動增大了水流流動動力，從而提高了冷卻速度，且可將冷卻水管兩端分別通過管道連通于冷卻塔后即可向真空干燥臺循環供給冷卻水；此外，將冷卻水管設置于真空通道內，一方面能夠使得真空干燥臺內部結構分布更為緊湊、減少占用空間，另一方面也能夠使得濕熱氣體被抽出時充分與冷卻水管外壁相接觸，從而實現降溫，優化冷卻效果。

5、作為優選，所述對接盒體內壁設置有引流板，所述引流板其中一側連接于抽氣管端壁，另一端朝靠近真空通道的方向傾斜設置。

6、通過采用上述技術方案，由于為了減少冷卻水管的流經水流的流動阻力，提高水流動力和流速，本技術的冷卻水管長度方向平行于真空通道長度方向，且因此對接盒體供冷卻水管端部貫穿的部位勢必位于真空通道長度方向，而該設置則使得抽氣管只能位于真空通道長度方向的一側，在此前提下，本技術特設置傾斜的引流板，以加速抽氣速度。

7、作為優選，所述真空通道內設置有第一支撐板和第二支撐板，且所述第一支撐板和第二支撐板沿真空通道長度方向設置有若干個；所述第一支撐板連接于真空通道其中一側的內壁，所述第二支撐板連接于真空通道另一側的內壁；所述第一支撐板和第二支撐板的長度方向均平行于真空通道寬度方向；所述第一支撐板的長度、第二支撐板的長度均小于真空通道的寬度，且第一支撐板和第二支撐板的長度總和大于真空通道的寬度；所述第一支撐板和第二支撐板側壁開設有供支管貫穿插設的通孔。

8、通過采用上述技術方案，利用沿真空通道長度方向設置的若干第一支撐板和第二支撐板來實現對支管的支撐，且由于第一支撐板和第二支撐板的長度總和大于真空通道的寬度，可通過第一支撐板和第二支撐板相結合來對所有支管實現支撐，增大冷卻水管的結構強度；此外，由于第一支撐板和第二支撐板分列于真空通道不同側，因此該結構能夠在確保通過第一支撐板和第二支撐板實現對冷卻水管支撐的基礎上，減少第一支撐板和第二支撐板對抽氣氣流的流動阻力。

9、作為優選，所述通孔孔徑大于所述支管外徑，且所述通孔底壁始終與對應支管外壁相貼合。

10、通過采用上述技術方案，本方案限定了通孔孔徑大于支管外徑，以此來增大第一支撐板和第二支撐板的鏤空面積，從而進一步減少了對抽真空氣流的流動阻力，此外，本技術限定了通孔底壁始終與對應支管外壁相貼合，該限定方案使得本技術所提出的增大鏤空面積的方案始終是建立在第一支撐板和第二支撐板能夠?qū)χЧ軐?shí)現穩定支撐的基礎上的。

11、作為優選，所述通孔為腰型孔，且腰型孔長度方向平行于真空通道寬度方向；還包括移動件，所述移動件用于驅動第一支撐板和第二支撐板沿平行于真空通道的方向滑移。

12、通過采用上述技術方案，通過移動件帶動第一支撐板和第二支撐板沿平行于真空通道寬度方向的方向往復滑移，并借助腰型孔來在滑移過程中調節氣流流向，提高氣流流動性，優化濕熱氣體與支管外壁的接觸充分性，進而提高冷卻效果。

13、作為優選，所述真空通道內設有蓋板以及開合組件，所述開合組件用于驅動蓋板移動并在蓋板移動過程中開合通氣孔與真空通道的之間的連通與否。

14、通過采用上述技術方案，蓋板和開合組件的設置能夠?qū)崿F(xiàn)以通氣孔與真空通道的連通與否，如在無需進行皮革干燥工藝時，可以通過開合組件帶動蓋板移動并蓋合于通氣孔處，實現通氣孔與真空通道的互不連通，減輕通氣孔與真空通道連通處蒙塵阻塞的問題。

15、作為優選，所述蓋板與真空通道內壁之間共同連接有復位彈簧，所述蓋板通過復位彈簧滑移連接于真空通道內壁；所述蓋板靠近每一通氣孔處的側壁設有對接桿，所述對接桿滑移連接于蓋板上，且所述對接桿的滑移方向平行于通氣孔深度方向；所述復位彈簧未形變時，所述蓋板和對接桿均位于真空通道內遠離通氣孔處的一側；

16、所述開合組件包括第一對接塊和第二對接塊；所述第一對接塊設置于第一支撐板上，以用于隨第一支撐板的滑移而推動蓋板并帶動蓋板移動，以使得蓋板上的對接桿移動至通氣孔正下方；所述第二對接塊設置于第二支撐板上，且所述第二對接塊用于在隨第二支撐板朝靠近通氣孔的方向移動的過程中推動對接桿，以使得對接桿插入對應的通氣孔內。

17、通過采用上述技術方案，本技術的開合組件使得蓋板能夠借助第一支撐板和第二支撐板的移動來帶動蓋板開合蓋合于通氣孔、并帶動對接桿插入或脫離通氣孔，實現對通氣孔的開合。

18、作為優選，所述蓋板為若干個，所述第一支撐板、第二支撐板均與蓋板一一對應設置，所述移動件用于向驅動所有第一支撐板按照預定順序推動蓋板移動，以使得蓋板按照預定順序順次移動蓋合于通氣孔表面，再在所有蓋板均蓋合于通氣孔處后帶動所有第二支撐板移動并使得對接桿插入通氣孔內；其中，所述預定順序?yàn)橄鄬?duì)抽氣管的距離由近及遠的順序。

19、通過采用上述技術方案，本方案將蓋板拆分為若干個，并限定了每一蓋板對對應位置的通氣孔的蓋合先后順序，以此來調節不同位置的通氣孔與抽氣通道的連通順序，從而使得抽氣管外接的抽真空設備能夠?qū)嚯x其不同遠近距離的抽氣孔具備相同的吸力。

20、作為優選，所述第一支撐板與真空通道內壁之間、第二支撐板與真空通道內壁之間均設有限位彈簧；所述移動件包括移動桿、以及用于驅動移動桿沿真空通道長度方向滑移的移動部件；所述移動桿上設置有第一凸條和第二凸條，所述第一凸條設置于移動桿靠近第一支撐板處的一側，所述第二凸條設置于移動桿靠近第二支撐板處的一側，所述第一凸條與第一支撐板一一對應設置，所述第二凸條與第二支撐板一一對應設置；

21、當所述限位彈簧未形變時，不同第一凸條與對應第一支撐板之間的第一初始距離不同，且所述第一初始距離沿所述預定方向依次增大，所述預定方向?yàn)橄鄬?duì)抽氣管由近及遠的方向，且當距離抽氣管最遠的第一支撐板與對應第一凸條相接觸時，其余所述第一支撐板始終與對應的第一凸條相接觸；

22、當所述限位彈簧未形變時，所述第二凸條與對應第二支撐板之間的第二初始距離滿足：在距離抽氣管最遠的第一支撐板與對應第一凸條相接觸之前，所述第二凸條始終與對應第二支撐板互不接觸，直至距離抽氣管最遠的第一支撐板與對應第一凸條相接觸時，所述第二凸條移動至與第二支撐板相接觸并抵推第二支撐板，使得第二對接塊將對應對接桿抵推至插入對應通氣孔內。

23、通過采用上述技術方案，通過限定第一初始距離不同來使得越靠近抽氣管處的蓋板越優先受第一支撐板推動而蓋合于通氣孔處，當所有蓋板均蓋合于對應的通氣孔之后，再利用第二凸條帶動第二支撐板移動并使得第二對接塊抵推對接桿插入對應的通氣孔內。

24、作為優選，所述對接桿周壁設有吸水棉層。

25、通過采用上述技術方案，吸水棉層的設置能夠用于在對接桿插入對通氣孔內時，配合對接桿實現對通氣孔的疏通，同時去除通氣孔內壁滯留的水分。

26、綜上所述，本技術包括以下有益技術效果：

27、本方案的冷卻水管為沿臺板長度方向設置的結構，以此來限定了水流流向?yàn)閱蜗蛄鲃?dòng)，而非傳統真空干燥臺內的c型結構，而水流的單向流動增大了水流流動動力，從而提高了冷卻速度，且可將冷卻水管兩端分別通過管道連通于冷卻塔后即可向真空干燥臺循環供給冷卻水；此外，將冷卻水管設置于真空通道內，一方面能夠使得真空干燥臺內部結構分布更為緊湊、減少占用空間，另一方面也能夠使得濕熱氣體被抽出時充分與冷卻水管外壁相接觸，從而實現降溫，優化冷卻效果。
