本技術涉及低溫保存箱領域，具體而言，涉及一種低溫保存箱固定框架組件及低溫保存箱。

背景技術：

1、隨著科技進步，低溫保存箱作為一種高端的冷藏設備，具有極高的應用價值和市場前景。生命科學領域的快速發展，推動了低溫保存箱市場的不斷擴大，這不僅體現在行業市場的規模上，還體現在應用領域的大幅拓寬上，比如醫療、制藥、科研等領域，它們的對于低溫保存箱的需求是巨大的，尤其是在生物疫苗、藥品研究領域，樣本的快速冷凍保存和有效的長期儲存顯得尤為重要。

2、低溫保存箱或者冰箱通常采用直接注入發泡工藝，使外殼、內膽、隔熱層三者牢固的粘結成一體，不便于組裝和后期設備維護。

技術實現思路

1、本實用新型的目的包括，例如，提供了一種低溫保存箱固定框架組件，其能夠改善低溫保存箱不便于組裝和后期設備維護的問題。

2、本實用新型的目的還包括，提供了一種低溫保存箱，其能夠改善低溫保存箱不便于組裝和后期設備維護的問題。

3、本實用新型的實施例可以這樣實現：

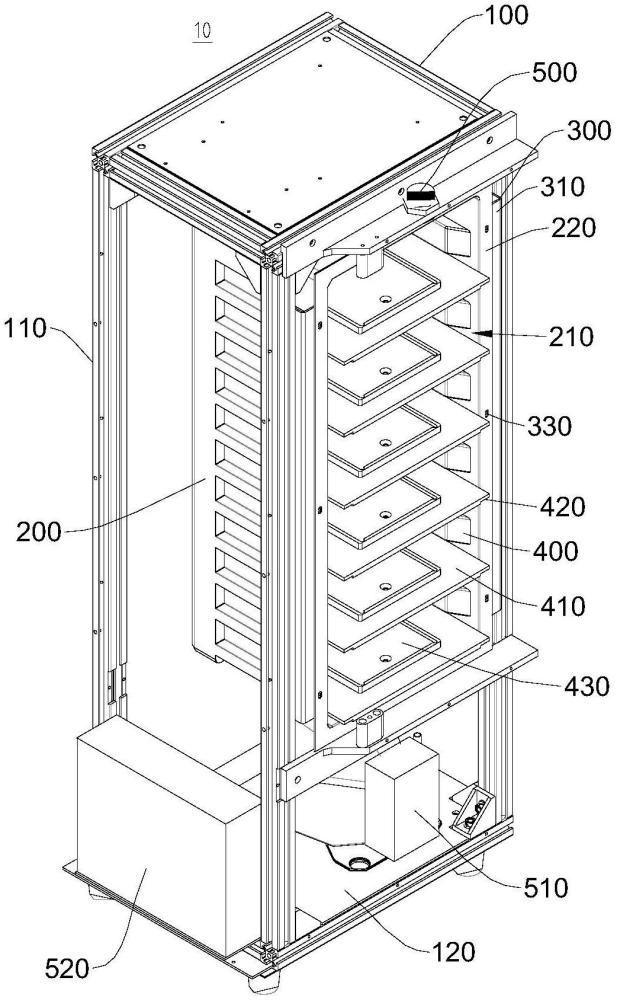

4、本實用新型的實施例提供了一種低溫保存箱固定框架組件，包括型材框架以及保存內腔體，所述型材框架用于固定在保存箱外殼內；所述保存內腔體設置有用于存取物品的開口，所述保存內腔體可拆卸地固定在所述型材框架內。

5、另外，本實用新型的實施例提供的低溫保存箱固定框架組件還可以具有如下附加的技術特征：

6、可選地，所述低溫保存箱固定框架組件還包括不導熱的內腔固定板和緊固件；所述內腔固定板用于同時與所述型材框架和所述保存內腔體貼合，并在貼合位置通過所述緊固件固定連接。

7、可選地，所述保存內腔體在所述開口的位置相對的兩側分別設置有向外翻折的卷邊；所述型材框架包括設置在所述保存內腔體的位置相對的兩側的兩個立柱，每個所述立柱與一個所述卷邊的位置對應設置；所述內腔固定板包括相互連接的第一板和第二板，所述第一板與所述卷邊貼合并通過所述緊固件固定連接，所述第二板與所述立柱貼合并通過所述緊固件固定連接。

8、可選地，所述保存內腔體內在所述開口的兩側分別沿高度方向間隔設置有多個凸臺；所述低溫保存箱固定框架組件還包括多個置物架，每個所述置物架滑動設置在所述保存內腔體內兩側位置對應的兩個所述凸臺之間，所述置物架用于放置物品。

9、可選地，所述置物架與所述凸臺滑動配合的兩側分別設置有沿垂直于所述開口的方向延伸的凹槽滑軌，所述凹槽滑軌與所述凸臺滑動配合。

10、可選地，所述型材框架包括設置在所述保存內腔體的下方的安裝底板，所述安裝底板與所述保存內腔體之間形成安裝空間，所述安裝底板用于安裝壓縮機和冷凝器。

11、可選地，所述低溫保存箱固定框架組件還包括紅外測距傳感器，所述紅外測距傳感器固定在所述型材框架上，所述紅外測距傳感器用于檢測所述開口處物品的存取位置。

12、可選地，所述紅外測距傳感器固定在所述型材框架的頂部，且所述紅外測距傳感器對應設置在所述開口的上方。

13、本實用新型的實施例還提供了一種低溫保存箱，所述低溫保存箱包括保存箱外殼和低溫保存箱固定框架組件；所述低溫保存箱固定框架組件安裝在所述保存箱外殼內。

14、可選地，所述低溫保存箱還包括冷凝銅管和聚氨酯發泡層；所述冷凝銅管纏繞布置在所述保存內腔體的外壁上，并通過所述聚氨酯發泡層包裹固定。

15、本實用新型實施例的低溫保存箱固定框架組件及低溫保存箱的有益效果包括，例如：

16、低溫保存箱固定框架組件，包括型材框架以及保存內腔體，型材框架用于固定在保存箱外殼內；保存內腔體設置有用于存取物品的開口，保存內腔體可拆卸地固定在型材框架內。

17、保存內腔體懸浮固定在型材框架內，獨立于保存箱外殼，組裝時，將保存內腔體固定在型材框架內，后期設備維修需要拆卸時，則可以將保存內腔體整體與型材框架拆離，方便組裝以及后期設備維護。

18、低溫保存箱，包括上述的低溫保存箱固定框架組件，改善低溫保存箱不便于組裝和后期設備維護的問題。

技術特征：

1.一種低溫保存箱固定框架組件，其特征在于，包括：

2.根據權利要求1所述的低溫保存箱固定框架組件，其特征在于：

3.根據權利要求1-2任一項所述的低溫保存箱固定框架組件，其特征在于：

4.根據權利要求3所述的低溫保存箱固定框架組件，其特征在于：

5.根據權利要求1-2任一項所述的低溫保存箱固定框架組件，其特征在于：

6.根據權利要求1-2任一項所述的低溫保存箱固定框架組件，其特征在于：

7.根據權利要求6所述的低溫保存箱固定框架組件，其特征在于：

8.一種低溫保存箱，其特征在于，所述低溫保存箱包括保存箱外殼和權利要求1-7任一項所述的低溫保存箱固定框架組件；所述低溫保存箱固定框架組件安裝在所述保存箱外殼內。

9.根據權利要求8所述的低溫保存箱，其特征在于：

技術總結
本技術的實施例提供了一種低溫保存箱固定框架組件及低溫保存箱，涉及低溫保存箱領域。旨在改善低溫保存箱不便于組裝和后期設備維護的問題。低溫保存箱固定框架組件包括型材框架以及保存內腔體，型材框架用于固定在保存箱外殼內；保存內腔體設置有用于存取物品的開口，保存內腔體可拆卸地固定在型材框架內。保存內腔體懸浮固定在型材框架內，獨立于保存箱外殼，組裝時，將保存內腔體固定在型材框架內，后期設備維修需要拆卸時，則可以將保存內腔體整體與型材框架拆離，方便組裝以及后期設備維護。

技術研發人員：張同鋒,王芳,張照鴻,何令華,張松濤
受保護的技術使用者：浙江微松冷鏈科技有限公司
技術研發日：20240628
技術公布日：2025/4/28
