本申請涉及冰箱，例如涉及一種冰箱回風風路的冷凝溫度控制方法、裝置和冰箱。

背景技術：

1、目前，冰箱分為單系統冰箱和多系統冰箱，單系統冰箱的冷藏室不設置單獨的蒸發器，需要冷凍室對應的蒸發器通過風門送風，冷藏室中的空氣通過回風風路返回至蒸發器所在空間。通過回風風路進入蒸發器所在空間的空氣，容易使蒸發器結霜。

2、在一些現有技術中，可使壓縮機和蒸發器之間的部分管路，充當回風風路的冷凝管，實現對回風風路的降溫，在空氣經過回風風路的過程中，對空氣進行一定程度的除濕，進而在一定程度上降低蒸發器結霜的風險。

3、在實現本申請實施例的過程中，發現相關技術中至少存在如下問題：

4、在冰箱的制冷功率較大時，容易導致回風風路出現結霜現象。

5、需要說明的是，在上述背景技術部分公開的信息僅用于加強對本申請的背景的理解，因此可以包括不構成對本領普通技術人員已知的現有技術的信息。

技術實現思路

1、為了對披露的實施例的一些方面有基本的理解，下面給出了簡單的概括。所述概括不是泛泛評述，也不是要確定關鍵/重要組成元素或描繪這些實施例的保護范圍，而是作為后面的詳細說明的序言。

2、本申請實施例提供了一種冰箱回風風路的冷凝溫度控制方法、裝置和冰箱，以降低回風風路結霜的風險。

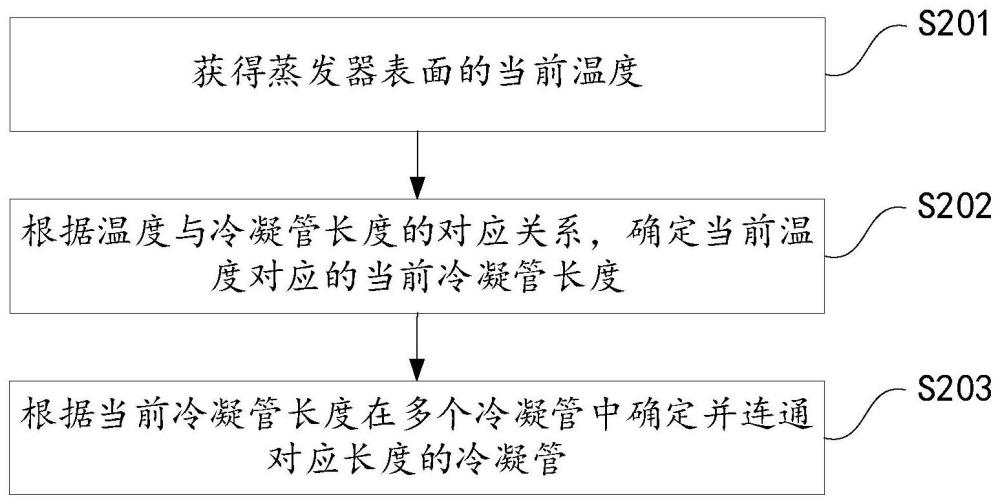

3、在一些實施例中，間室與蒸發器所在空間之間設置有回風風路，冰箱制冷系統中的蒸發器與壓縮機之間設置有多個并列的冷凝管，每個冷凝管均設置于回風風路，用于為回風風路降溫；冰箱回風風路的冷凝溫度控制方法包括：獲得蒸發器表面的當前溫度；根據溫度與冷凝管長度的對應關系，確定當前溫度對應的當前冷凝管長度；根據當前冷凝管長度在多個冷凝管中確定并連通對應長度的冷凝管。

4、可選地，根據溫度與冷凝管長度的對應關系，確定當前溫度對應的當前冷凝管長度，包括：獲得當前溫度所在的當前溫度區間；根據溫度區間與冷凝管長度的對應關系，確定當前溫度區間對應的當前冷凝管長度。

5、可選地，溫度與冷凝管長度的對應關系是通過如下方式獲得的：在按照上一次確定的溫度與冷凝管長度的對應關系控制冰箱的過程中，獲得回風風路的管壁的歷史壁面溫度與通過回風風路的歷史空氣溫度；根據歷史壁面溫度與歷史空氣溫度調整溫度與冷凝管長度的對應關系，以使相同冷凝管長度對應的溫度變高、變低或維持不變，進而使冰箱在下次運行的過程中，有利于壁面溫度大于0℃且低于空氣溫度。

6、可選地，根據歷史壁面溫度與歷史空氣溫度調整溫度與冷凝管長度的對應關系，包括以下任一個：

7、如果歷史壁面溫度高于或等于歷史空氣溫度，則調整舊對應關系中的溫度，或者，冷凝管長度，或者，溫度和冷凝管長度，并獲得溫度與冷凝管長度的新對應關系，以使相同溫度在新對應關系中所對應的冷凝管長度大于在舊對應關系中所對應的冷凝管長度；

8、如果歷史壁面溫度低于或等于零度，則調整舊對應關系中的溫度，或者，冷凝管長度，或者，溫度和冷凝管長度，并獲得溫度與冷凝管長度的新對應關系，以使相同溫度在新對應關系中所對應的冷凝管長度小于在舊對應關系中所對應的冷凝管長度；

9、如果歷史壁面溫度大于0℃且小于歷史空氣溫度，則維持溫度與冷凝管長度的對應關系不變；

10、其中，舊對應關系為調整前的溫度與冷凝管長度的對應關系。

11、可選地，歷史壁面溫度高于或等于歷史空氣溫度，具體為：歷史壁面溫度高于或等于預設壁面溫度范圍的最大值。

12、可選地，歷史壁面溫度大于0℃且小于歷史空氣溫度，具體為：歷史壁面溫度大于0℃且小于預設壁面溫度范圍的最大值。

13、其中，預設壁面溫度范圍的最小值為0℃，預設壁面溫度范圍的最大值小于歷史空氣溫度，且歷史空氣溫度越高，歷史空氣溫度與預設壁面溫度范圍的最大值的溫度差值越大。

14、可選地，溫度與冷凝管長度的對應關系為溫度遞變序列和冷凝管長度遞變序列的一一對應關系。

15、可選地，調整溫度與冷凝管長度的對應關系，包括：使溫度與冷凝管長度的對應關系中的溫度遞變序列和冷凝管遞變序列二者產生相對錯位，進而使冷凝管長度遞變序列中的每個冷凝管長度所對應的溫度均升高或均降低。

16、可選地，冰箱制冷系統中的蒸發器與壓縮機設置有常規冷媒管路，常規冷媒管路與多個冷凝管的入口通過切換閥連接。

17、可選地，在獲得回風風路內的當前空氣溫度之前，冷凝溫度控制方法還包括：在間室內送風的情況下，控制切換閥連通冷凝管，使蒸發器中的冷媒能夠通過冷凝管返回至壓縮機；在間室內不送風的情況下，控制切換閥連通常規冷媒管路并阻斷冷凝管，使冷媒由蒸發器直接返回至壓縮機。

18、在一些實施例中，間室與蒸發器所在空間之間設置有回風風路，冰箱制冷系統中的蒸發器與壓縮機之間設置有多個并列的冷凝管，每個冷凝管均設置于回風風路，用于為回風風路降溫；冰箱回風風路的冷凝溫度控制裝置包括獲得模塊、確定模塊和控制模塊；獲得模塊用于獲得蒸發器表面的當前溫度；確定模塊根據溫度與冷凝管長度的對應關系，確定當前溫度對應的當前冷凝管長度；執行模塊用于根據當前冷凝管長度在多個冷凝管中確定并連通對應長度的冷凝管。

19、在一些實施例中，冰箱回風風路的冷凝溫度控制裝置包括處理器和存儲有程序指令的存儲器，所述處理器被配置為在執行所述程序指令時，執行前述實施例提供的冰箱回風風路的冷凝溫度控制方法。

20、在一些實施例中，冰箱包括：

21、冰箱本體；

22、間室與蒸發器所在空間之間設置有回風風路，冰箱制冷系統中的蒸發器與壓縮機之間設置有多個并列的冷凝管，每個冷凝管均設置于回風風路，用于為回風風路降溫；

23、前述實施例提供的冰箱回風風路的冷凝溫度控制裝置，安裝于冰箱本體。

24、本申請實施例提供的冰箱回風風路的冷凝溫度控制方法、裝置和冰箱，可以實現以下技術效果：

25、多個并列的冷凝管長度不同，通過調整冷凝管長度，可實現對回風風路的內壁的壁面溫度的調整。根據蒸發器表面的當前溫度確定當前冷凝管長度并連通對應長度的冷凝管，能夠使為回風風路制冷的冷凝管的長度與蒸發器表面的當前溫度相匹配，能夠在冰箱的制冷功率較大時，使回風風路的內壁的壁面溫度不會過低，降低回風風路結霜的風險。

26、以上的總體描述和下文中的描述僅是示例性和解釋性的，不用于限制本申請。

技術特征：

1.一種冰箱回風風路的冷凝溫度控制方法，其特征在于，間室與蒸發器所在空間之間設置有回風風路，冰箱制冷系統中的蒸發器與壓縮機之間設置有多個并列的冷凝管，每個冷凝管均設置于回風風路，用于為回風風路降溫；所述冷凝溫度控制方法包括：

2.根據權利要求1所述的冷凝溫度控制方法，其特征在于，根據溫度與冷凝管長度的對應關系，確定當前溫度對應的當前冷凝管長度，包括：

3.根據權利要求1所述的冷凝溫度控制方法，其特征在于，溫度與冷凝管長度的對應關系是通過如下方式獲得的：

4.根據權利要求3所述的冷凝溫度控制方法，其特征在于，根據歷史壁面溫度與歷史空氣溫度調整溫度與冷凝管長度的對應關系，包括以下任一個：

5.根據權利要求4所述的冷凝溫度控制方法，其特征在于，

6.根據權利要求4所述的冷凝溫度控制方法，其特征在于，溫度與冷凝管長度的對應關系為溫度遞變序列和冷凝管長度遞變序列的一一對應關系；

7.根據權利要求1至6任一項所述的冷凝溫度控制方法，其特征在于，冰箱制冷系統中的蒸發器與壓縮機設置有常規冷媒管路，常規冷媒管路與多個冷凝管的入口通過切換閥連接；

8.一種冰箱回風風路的冷凝溫度控制裝置，其特征在于，間室與蒸發器所在空間之間設置有回風風路，冰箱制冷系統中的蒸發器與壓縮機之間設置有多個并列的冷凝管，每個冷凝管均設置于回風風路，用于為回風風路降溫；所述冷凝溫度控制裝置包括：

9.一種冰箱回風風路的冷凝溫度控制裝置，包括處理器和存儲有程序指令的存儲器，其特征在于，所述處理器被配置為在執行所述程序指令時，執行如權利要求1至7任一項所述的冰箱回風風路的冷凝溫度控制方法。

10.一種冰箱，其特征在于，包括：

技術總結
本申請涉及冰箱技術領域，公開了一種冰箱回風風路的冷凝溫度控制方法。該冰箱回風風路的冷凝溫度控制方法包括：獲得蒸發器表面的當前溫度；根據溫度與冷凝管長度的對應關系，確定當前溫度對應的當前冷凝管長度；根據當前冷凝管長度在多個冷凝管中確定并連通對應長度的冷凝管。采用該冰箱回風風路的冷凝溫度控制方法可降低回風風路和蒸發器的結霜風險。本申請還公開一種冰箱回風風路的冷凝溫度控制裝置和冰箱。

技術研發人員：陳童,張鵬
受保護的技術使用者：青島海爾電冰箱有限公司
技術研發日：
技術公布日：2025/4/28
