本發明涉及醫療制冰，具體為一種醫用生理鹽水冰沙制造設備。

背景技術：

1、在醫療領域，生理鹽水作為一種標準的醫療用品，因為它的滲透壓值和正常人的血漿、組織液都是大致一樣的，因此其被廣泛應用于傷口處理、靜脈注射等場景。在醫療手術過程中，常常需要用低溫對肢體或者器官進行低溫保護，如肢體或者器官的移植手術中，就常常用生理鹽水制造的微小冰體對待移植的肢體或者器官進行包裹冷藏。在心臟手術中，也經常需要用到用生理鹽水制成的小冰體進行心肌保護和復跳，小冰體的生理鹽水主要用于心肌保護，通過在手術過程中為心臟提供低溫環境，減緩心臟代謝速率，降低心肌耗氧量，從而保護心肌細胞免受損傷，生理鹽水冰沙作為一種心肌保護措施，在心臟手術中具有重要的醫學價值，它有助于降低手術風險，提高手術成功率，同時也有助于患者的術后恢復。

2、而在大部分醫院的制作中，因為生理鹽水的凝結點相對于純凈水更低，具有更高的無菌環境需求，因此沒有專門的設備進行制無菌的小型冰體。在傳統的醫療過程中，需要通過人工將大塊的生理鹽水冰體切削成小的冰體，而在這種切削過程中，不僅浪費人力，無菌環境難以完全保持，切削出的冰體容易被污染，而且切削出的冰塊個體較大，通常具有較為鋒利的邊沿，甚至需要冰塊如同刀片，因此在對肢體或者器官的包裹過程中，不僅包裹較為困難，包裹時也容易劃傷肢體或者器官。

技術實現思路

1、（一）解決的技術問題：針對現有技術的不足，本發明提供了一種醫用生理鹽水冰沙制造設備，具備自動化制冰沙、且更為細膩的優點，解決了生理鹽水冰沙制作的問題。

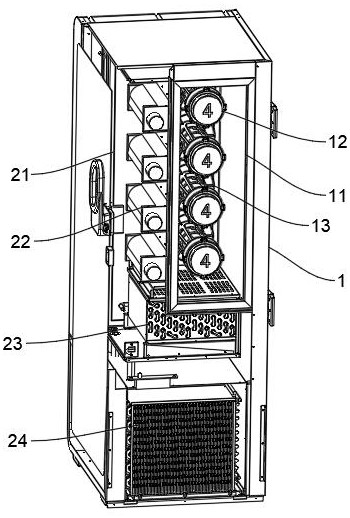

2、（二）技術方案：為實現上述自動化制冰沙、且更為細膩的目的，本發明提供如下技術方案：一種醫用生理鹽水冰沙制造設備，包括制冰機本體，制冰機本體內設有制冷腔，所述制冷腔內裝有密封生理鹽水的制冰筒，所述制冷腔中通入有冷氣，所述制冷腔內設有旋轉的轉盤，所述轉盤上裝配有所述制冰筒，所述制冰筒相對所述轉盤可拆卸裝配，所述轉盤帶動制冰筒沿橫向旋轉軸旋轉，所述制冰筒旋轉過程中其內部生理鹽水的上方保持有橫向的空腔。

3、優選的，所述轉盤正反轉運動。

4、優選的，所述轉盤旋轉時，每間隔10-15秒改變一次旋轉方向。

5、優選的，所述制冷腔側面內壁上設有正對制冰筒的冷氣口，所述冷氣口與所述制冰筒的轉軸平行設計。

6、優選的，所述轉盤上設置有供制冰筒放置的制冰筒架，所述制冰筒架上陣列有矩形柵孔，且為通孔，柵孔面積不少于制冰筒架表面積的70%，并不超過80%。

7、優選的，所述制冰筒由筒蓋、制冰外筒、制冰內筒組成，所述制冰內筒內添入生理鹽水后放入制冰外筒中，并由筒蓋蓋緊密封，所述制冰外筒和制冰內筒之間無空隙，制冰內筒外壁面與制冰外筒內壁面緊貼。

8、優選的，所述制冰內筒長度大于制冰外筒，制冰內筒在放入制冰外筒時，制冰內筒筒口超過制冰外筒筒口，所述制冰內筒超過制冰外筒筒口的部分設有螺紋，所述制冰外筒筒口寬度大于制冰內筒，并在筒口側面設有螺紋，所述筒蓋呈凸字狀，且內壁設有與制冰外筒和制冰內筒相應的螺紋。

9、優選的，所述筒蓋內與制冰內筒接觸筒口位置設有密封圈。

10、優選的，所述筒蓋側面圓周陣列有卡塊，所述制冰筒架最外側設有連接柱，所述連接柱上設有環形卡槽，所述環形卡槽整體呈圓環狀，且設有與卡塊形狀相同的卡槽，當制冰筒放入制冰筒架中時，卡塊能夠卡進環形卡槽的卡槽中。

11、優選的，所述制冰外筒尾端設有尾端鰭，所述尾端鰭為圓環狀突起，并在突起側面圓周陣列加強筋形成，所述轉盤中設有與尾端鰭形狀相同的凹陷。

12、優選的，所述制冰內筒側面設有凹槽，所述凹槽向內凹陷，且制冰內筒內壁面上有因凹槽向內凹陷形成的突起。

13、優選的，所述制冷腔底部設有透氣底板，所述透氣底板下方與冷氣腔連通，透氣底板下方設有第一散熱器，所述第一散熱器用于制冷降低冷氣腔內空氣溫度。

14、優選的，所述制冰機本體內底部設有散熱腔，散熱腔內設有第二散熱器，將第一散熱器制冷時產生的熱量從第二散熱器處排出，所述散熱腔前后貫通，并設有通氣板，所述通氣板上密布有通孔。

15、優選的，所述制冰筒和制冰筒架呈橢圓形。

16、（三）有益效果：與現有技術相比，本發明提供了一種醫用生理鹽水冰沙制造設備，具備以下有益效果：

17、1、該醫用生理鹽水冰沙制造設備，使用可拆卸制冰筒的獨立制冰，可以保證制造出冰沙的無菌環境；通過制冰筒的旋轉，使得制冰筒內部生理鹽水一直處于運動狀態，保證了制冰筒內部生理鹽水之間的熱交換，保持筒內均勻的熱量分布，這樣不會在局部產生過冷，使得制冰筒內部形成大塊的冰體；同時制冰筒上部的空腔設計，一方面防止制冰筒內冰體形成時，增減的體積會對制冰筒筒體造成破壞，同時使得制冰筒上部具有較大水平面積，可以容納較多的微小冰體，這些冰體在制冰筒內部上平面時不會接觸制冰筒的邊壁，因此各個微小冰體之間不會放熱凝結為一體，保證了冰體的分散性；通過對轉盤正反轉的設計，使得制冰筒內部不會形成穩定的液流方向，進一步的杜絕了微小冰體凝聚擴散的可能。這樣可以使得制冰筒內形成的小冰體一直保持開始結冰微小狀態，形成類似冰沙的狀態。在冰沙形成一段時間后將制冰筒從轉盤上取下，這時制冰筒內為冰水混合狀態，根據需要可以將液態的生理鹽水倒掉，只使用冰沙部分，或者將混合冰沙的生理鹽水一起使用。

18、這種自然凝結的冰沙結構不僅冰體更小，醫療時包裹器官更加的貼合，制冷保持效果更好，同時沒有鋒利的邊沿，不會對包裹冷藏的器官或者肢體造成損害，同時由于這種冰體是在0度狀態下形成，在冷藏活體的臟器或者肢體時不會將其凍傷。

19、2、該醫用生理鹽水冰沙制造設備，通過冷氣腔內的制冷模塊和冷氣口的設計，冷氣能夠直接、高效地傳遞到制冷腔內的制冰筒上，冷氣口與轉盤上的制冰筒架等高設置，確保了冷氣能夠均勻覆蓋到每個制冰筒，避免了局部過熱或過冷的現象，轉盤的旋轉設計，使得制冰筒在制冷腔內不斷變換位置，進一步增強了制冷效果的均勻性，這種動態制冷方式相比靜態制冷，能夠更有效地降低生理鹽水的溫度，加速其達到冰點的過程，旋轉攪拌過程中產生的剪切力和摩擦力，對冰晶的形成和分布起到了關鍵作用，這些力的作用有助于將較大的冰晶顆粒破碎成更小的顆粒，并使其更均勻地分布在生理鹽水中，通過不斷改變轉盤的旋轉方向，可以進一步打亂冰晶的生長方向，防止其形成較大的冰塊，這種動態控制過程，確保了冰沙產品的細膩度和均勻性，電機通過連接桿驅動轉盤旋轉，實現了制冰筒的自動化攪拌和制冷，這種設計不僅提高了制冰效率，還減輕了醫護人員的勞動強度，同時，冷氣口與制冰筒的直接接觸，以及冷氣在制冷腔內的均勻分布，都加速了生理鹽水的冷卻過程，縮短了制冰時間，制冰筒中的筒蓋以及與人手接觸的部分，和制冰筒架都采用了高分子材料制成，這種材料具有良好的保溫性能和低溫耐受性，能夠避免在與人手接觸時造成低溫傷害，整個制冰過程自動化程度高，醫護人員只需將制冰筒放入制冰機中，設定好參數后等待即可，這種便捷的操作方式，提高了醫護人員的工作效率。

20、3、該醫用生理鹽水冰沙制造設備，通過制冰筒架上陣列的矩形柵孔設計，不僅確保了制冰筒能夠直接接觸冷氣，還通過柵孔面積的優化（不少于制冰筒架表面積的70%，并不超過80%），實現了冷氣與生理鹽水之間的高效熱交換，這種設計既保證了足夠的冷氣流通面積，同時，保證了制冰筒架的結構強度，筒架在旋轉過程中發生損壞，制冰外筒和制冰內筒之間無間隙的設計，進一步提高了熱交換效率，由于制冰內筒外壁面與制冰外筒內壁面緊貼，冷氣能夠更有效地傳遞到生理鹽水中，加速了生理鹽水的冷卻過程，由于制冰筒在轉盤上的旋轉，柵孔的設計還促進了冷氣在制冰筒周圍的均勻流動，進一步增強了制冷效果的均勻性，制冰外筒和制冰內筒之間無間隙的設計，不僅提高了熱交換效率，還增強了制冰筒的結構穩定性和耐用性，由于兩者之間沒有空隙，避免了因熱脹冷縮而導致的變形或損壞問題，柵孔的設計使得制冰筒架和制冰筒在清洗和維護時更加方便，由于柵孔是通孔，冷氣能夠順暢地通過，同時也便于清洗液或清洗工具的進入，從而有效地清潔制冰筒架和制冰筒的內部，此外，制冰筒由筒蓋、制冰外筒和制冰內筒組成，這種模塊化設計也便于拆卸和組裝，進一步方便了清洗和維護工作。

21、4、該醫用生理鹽水冰沙制造設備，通過制冰內筒和制冰外筒的筒口設計有相互配合的螺紋，這種設計使得兩者在連接時能夠更加緊密地貼合，從而提高了密封性能，同時，筒蓋內壁也設有與制冰外筒和制冰內筒相應的螺紋，并且與制冰內筒接觸的筒口位置還設有密封圈，進一步增強了密封效果，這種設計能夠防止冷氣在制冷過程中泄漏，確保制冷效果，筒蓋側面圓周陣列的卡塊與制冰筒架最外側的連接柱上的環形卡槽相互配合，使得制冰筒在放入制冰筒架時能夠穩定地固定，這種設計不僅防止了制冰筒在旋轉過程中的晃動或脫落，還確保了冷氣能夠均勻地傳遞到制冰筒中，凹槽向內凹陷形成的突起，能夠在旋轉過程中產生攪拌效果，有助于打破已經形成的冰晶結構，使其分散成更小的顆粒，進一步提高了冰沙的品質，制冰外筒尾端設有的尾端鰭，不僅增加了制冰外筒的表面積，還通過圓周陣列的加強筋提高了其結構強度，這種設計使得制冰筒在旋轉過程中能夠更加穩定地固定在制冰筒架上，防止了因旋轉而產生的變形或損壞問題，同時，轉盤中設有與尾端鰭形狀相同的凹陷，這種設計不僅方便了制冰筒的放置和固定，還確保了制冰筒在旋轉過程中的穩定性。

22、5、該醫用生理鹽水冰沙制造設備，通過制冷腔底部設置的透氣底板，使得冷氣腔內的冷空氣能夠順暢地流通到制冷腔中，為制冰過程提供必要的冷卻條件，同時，透氣底板下方的第一散熱器能夠有效地降低冷氣腔內空氣的溫度，確保制冷效果的持續和穩定，制冰機本體內底部設置的散熱腔和第二散熱器，則構成了高效的散熱系統，第一散熱器在制冷過程中產生的熱量，能夠通過散熱腔和第二散熱器迅速排出，避免了熱量在制冰機內部的積聚，保證了制冰機的長期穩定運行，透氣底板的設計不僅保證了冷氣的順暢流通，還通過增加與制冷腔的接觸面積，提高了熱交換效率，這使得冷氣能夠更加充分地與制冰筒中的生理鹽水進行熱交換，加速了冰晶的形成和冰沙的制備過程，散熱腔前后貫通并設有通氣板，通氣板上密布的通孔能夠有效地促進空氣的流通和散熱，這種設計不僅提高了散熱效率，還避免了因散熱不良而導致的制冰機過熱問題。
