本技術涉及制冷系統，具體為一種制冷系統用節流裝置。

背景技術：

1、制冷系統四大部件中，每一部分都會影響制冷機的經濟性、可靠性。其中，節流部件能夠影響制冷機的負荷調節范圍、不同氣候溫度條件下運行的經濟性、可行性。

2、現有技術中，制冷系統在長時間使用后，由于所使用的節流裝置上的節流孔孔徑較小，容易造成堵塞，而節流盤通常設置在節流管道內，不便于將節流盤取出進行清理，費時費力，增加了工作人員的勞動強度，所以我們推出了一種制冷系統用節流裝置。

技術實現思路

1、本實用新型的目的在于提供一種制冷系統用節流裝置，便于在長時間使用后將節流盤對堵塞的雜質進行清理，省時省力，降低了工作人員的勞動強度，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種制冷系統用節流裝置，包括節流管道，所述節流管道的底部一側固定設有連接管，所述節流管道的內部中心處固定設有固定環，所述固定環靠近連接管的一側設有節流盤，所述節流盤上均勻開設有多個節流孔，所述節流盤的兩側固定設有支撐桿，兩個所述支撐桿的另一端均延伸至節流管道外并固定設有圓形板，所述圓形板靠近節流管道的一側邊緣固定設有密封圈，所述圓形板的圓周壁均勻固定設有多個連接塊，所述圓形板的前側與多個連接塊的位置對應處均開設有限位孔，所述限位孔內滑動設有限位塊，所述限位塊的一端與節流管道的端部固定連接，所述圓形板上設有鎖止機構。

4、優選的，所述鎖止機構包括轉動環，所述轉動環設置在多個連接塊外部，所述轉動環環壁位于多個連接塊的逆時針一側處均固定設有活動塊，所述活動塊的側壁固定設有鎖止桿，所述連接塊的側壁開設有與鎖止桿相配合的鎖止槽，所述轉動環的環壁位于活動塊與相鄰連接塊之間處均滑動設有固定塊，所述固定塊與節流管道的管壁固定連接，所述轉動環的環壁位于固定塊與活動塊之間處活動套設有彈簧。

5、優選的，所述彈簧始終呈壓縮狀態。

6、優選的，所述節流管道底部位于固定環的兩側處均設有取壓孔。

7、優選的，所述圓形板靠近彎曲部的一側邊緣處固定設有密封圈。

8、優選的，所述密封圈為耐腐蝕橡膠圈。

9、與現有技術相比，本實用新型的有益效果是：

10、該制冷系統用節流裝置，通過設有的節流管道、轉動環、固定塊、彈簧、圓形板、連接管、取壓孔、固定環、節流孔、支撐桿、密封圈、節流盤、活動塊、鎖止桿、連接塊、限位塊，需要將節流盤取出清理時，逆時針轉動轉動環，轉動環帶動多個活動塊轉動，活動塊帶動對應的鎖止桿移動至鎖止槽外部，此時可將圓形板從節流管道上取下，圓形板通過支撐桿帶動節流盤移動至節流管道外部，便于在長時間使用后將節流盤對堵塞的雜質進行清理，省時省力，降低了工作人員的勞動強度。

技術特征：

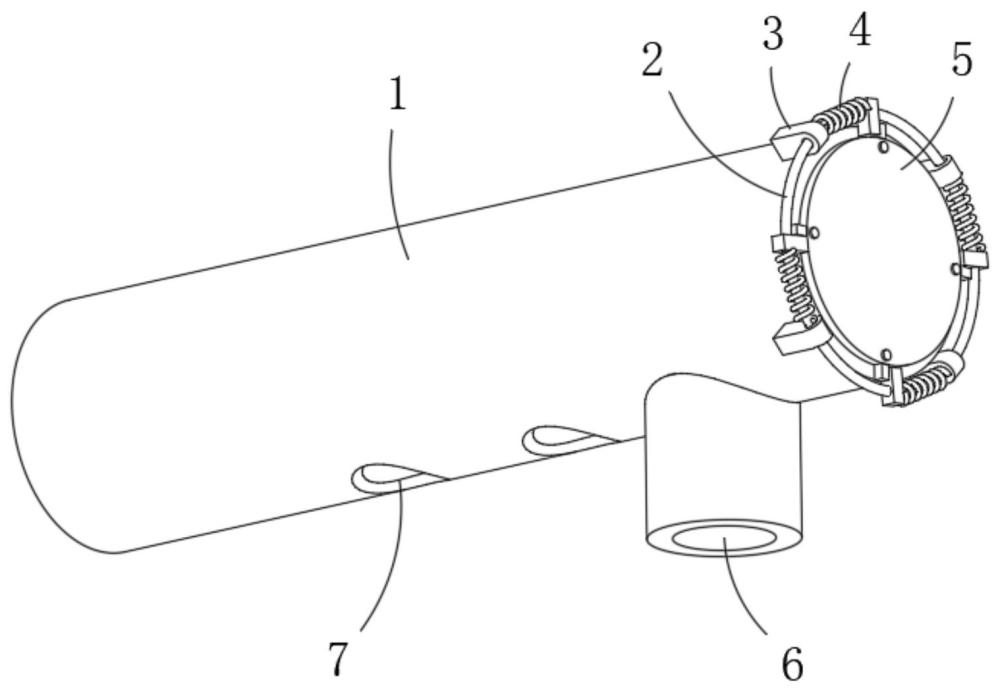

1.一種制冷系統用節流裝置，包括節流管道（1），其特征在于：所述節流管道（1）的底部一側固定設有連接管（6），所述節流管道（1）的內部中心處固定設有固定環（8），所述固定環（8）靠近連接管（6）的一側設有節流盤（12），所述節流盤（12）上均勻開設有多個節流孔（9），所述節流盤（12）的兩側固定設有支撐桿（10），兩個所述支撐桿（10）的另一端均延伸至節流管道（1）外并固定設有圓形板（5），所述圓形板（5）靠近節流管道（1）的一側邊緣固定設有密封圈（11），所述圓形板（5）的圓周壁均勻固定設有多個連接塊（15），所述圓形板（5）的前側與多個連接塊（15）的位置對應處均開設有限位孔，所述限位孔內滑動設有限位塊（16），所述限位塊（16）的一端與節流管道（1）的端部固定連接，所述圓形板（5）上設有鎖止機構。

2.根據權利要求1所述的一種制冷系統用節流裝置，其特征在于：所述鎖止機構包括轉動環（2），所述轉動環（2）設置在多個連接塊（15）外部，所述轉動環（2）環壁位于多個連接塊（15）的逆時針一側處均固定設有活動塊（13），所述活動塊（13）的側壁固定設有鎖止桿（14），所述連接塊（15）的側壁開設有與鎖止桿（14）相配合的鎖止槽，所述轉動環（2）的環壁位于活動塊（13）與相鄰連接塊（15）之間處均滑動設有固定塊（3），所述固定塊（3）與節流管道（1）的管壁固定連接，所述轉動環（2）的環壁位于固定塊（3）與活動塊（13）之間處活動套設有彈簧（4）。

3.根據權利要求2所述的一種制冷系統用節流裝置，其特征在于：所述彈簧（4）始終呈壓縮狀態。

4.根據權利要求1所述的一種制冷系統用節流裝置，其特征在于：所述節流管道（1）底部位于固定環（8）的兩側處均設有取壓孔（7）。

5.根據權利要求1所述的一種制冷系統用節流裝置，其特征在于：所述圓形板（5）靠近彎曲部的一側邊緣處固定設有密封圈（11）。

6.根據權利要求5所述的一種制冷系統用節流裝置，其特征在于：所述密封圈（11）為耐腐蝕橡膠圈。

技術總結
本技術涉及制冷系統技術領域，具體為一種制冷系統用節流裝置，包括節流管道，節流管道的底部一側固定設有連接管，節流管道的內部中心處固定設有固定環，固定環靠近連接管的一側設有節流盤，節流盤上均勻開設有多個節流孔，節流盤的兩側固定設有支撐桿，兩個支撐桿的另一端均延伸至節流管道外并固定設有圓形板，圓形板靠近節流管道的一側邊緣固定設有密封圈，圓形板的圓周壁均勻固定設有多個連接塊，圓形板的前側與多個連接塊的位置對應處均開設有限位孔，限位孔內滑動設有限位塊。本技術便于在長時間使用后將節流盤對堵塞的雜質進行清理，省時省力，降低了工作人員的勞動強度。

技術研發人員：周婭麟,梁建龍,何斌
受保護的技術使用者：河南協濟貿易有限公司
技術研發日：20240614
技術公布日：2025/4/28
