本技術屬于滑軌與內膽安裝相關，特別是涉及一種內膽組件及冰箱。

背景技術：

1、目前，冰箱的內膽與滑軌之間的安裝主要有以下兩種方式，第一種安裝方式為滑軌與塑料支架安裝后，作為一個組件裝配到內膽上；第二種安裝方式為加強鐵與內膽固定后，滑軌固定到加強鐵上。然而，上述的第一種安裝方式中滑軌與塑料支架之間存在間隙以及塑料支架強度低，存在滑軌定位精度低以及滑軌在負重后存在強度低問題；上述的第二種安裝方式中加強鐵與內膽之間依靠內膽上凸起定位，但是內膽由于吸附工藝原因，內膽內部(吸附模具側)尺寸準確，內膽外部會受成型溫度，環境溫度等影響，造成冰箱外部尺寸不準問題，使得內膽凸起在生產過程中尺寸不穩定，造成滑軌與內膽相對位置與設計偏差大，滑軌定位精度低，且加強鐵和滑軌依靠螺釘和螺釘孔定位，定位精度低，使得后續門體在滑軌上裝配時存在縫隙，從而會影響制冷效果。故此，有必要提供一種新的安裝方式來實現滑軌與內膽之間安裝時的精確定位就顯得尤為必要。

技術實現思路

1、有鑒于此，有必要提供一種用于解決上述技術問題的內膽組件及冰箱。

2、一種內膽組件，內膽組件包括：

3、內膽，具有膽壁；

4、支撐板，貼靠至所述膽壁的外側并與所述膽壁連接；

5、滑軌，貼靠至所述膽壁的內側并與所述支撐板連接，并且，所述支撐板用于承載所述滑軌；

6、其中，所述支撐板分別與所述膽壁及所述滑軌定位配合。

7、可以理解的是，利用支撐板與膽壁及滑軌之間的定位配合，這樣可使滑軌與膽壁之間定位配合，并使得滑軌在內膽上裝配時的精確定位，如此，可確保該滑軌后續在與門體裝配時兩者之間的密封性，并確保制冷效果。

8、在其中一個實施例中，所述內膽組件還包括定位件，所述定位件安裝于所述膽壁上并與所述支撐板卡接配合，以將所述支撐板定位至所述膽壁上。

9、可以理解的是，利用安裝于膽壁上的定位件與支撐板之間的卡接配合，來實現支撐板在膽壁上裝配時的定位配合，這樣可便于支撐板在膽壁上的定位裝配。

10、在其中一個實施例中，所述膽壁上形成有定位凸部，所述定位凸部朝向所述支撐板的方向延伸；

11、其中，所述定位件上安裝于所述膽壁上的部分收容于所述定位凸部內，且與所述定位凸部抵接。

12、可以理解的是，用膽壁上定位凸部來收容定位件上安裝于膽壁上的部分，使得定位件的存在并不會對滑軌在膽壁上的裝配造成影響，而且還確保了定位件與膽壁之間裝配的穩定性，并使定位件與膽壁之間精確定位。

13、在其中一個實施例中，所述定位件具有至少三個彈卡，至少三個所述彈卡沿著所述定位件的周向方向間隔布置；

14、其中，至少三個所述彈卡能夠同時與所述支撐板卡接配合。

15、可以理解的是，用至少三個彈卡來實現該定位件與支撐板之間的卡接配合，這樣可提高定位件與支撐板之間卡接時穩定性，并確保定位件與支撐板之間的精確定位。

16、在其中一個實施例中，所述定位件的數量配置為多個，多個所述定位件沿著所述支撐板的長度方向依次間隔布置。

17、可以理解的是，用多個定位件來實現支撐板與膽壁之間的定位配合，這樣可確保支撐板在膽壁上裝配時的精確定位。

18、在其中一個實施例中，所述內膽組件還包括第一固定件，所述第一固定件用于將所述支撐板固定至所述膽壁上。

19、在其中一個實施例中，所述滑軌與所述支撐板之間的其中一者凸伸并形成有定位柱，另一者開設有定位孔，所述定位柱能夠穿過所述膽壁并與所述定位孔插接配合。

20、可以理解的是，利用定位柱與定位孔之間的插接配合，來實現滑軌與支撐板之間的定位配合，這樣可便于滑軌與支撐板之間的定位裝配。

21、在其中一個實施例中，所述定位柱設置于所述滑軌上，所述定位孔設置在所述支撐板上。

22、在其中一個實施例中，所述內膽組件還包括第二固定件，所述第二固定件用于將所述滑軌固定至所述支撐板上。

23、本申請還請求保護一種冰箱，包括上述所述的內膽組件。

24、由于上述技術方案的應用，本實用新型與現有技術相比具有以下優點：

25、本申請請求保護的內膽組件及冰箱，利用支撐板與膽壁及滑軌之間的定位配合，這樣可使滑軌與膽壁之間定位配合，并使得滑軌在內膽上裝配時的精確定位，如此，可確保該滑軌后續在與門體裝配時兩者之間的密封性，并確保制冷效果。

技術特征：

1.一種內膽組件，其特征在于，內膽組件(100)包括：

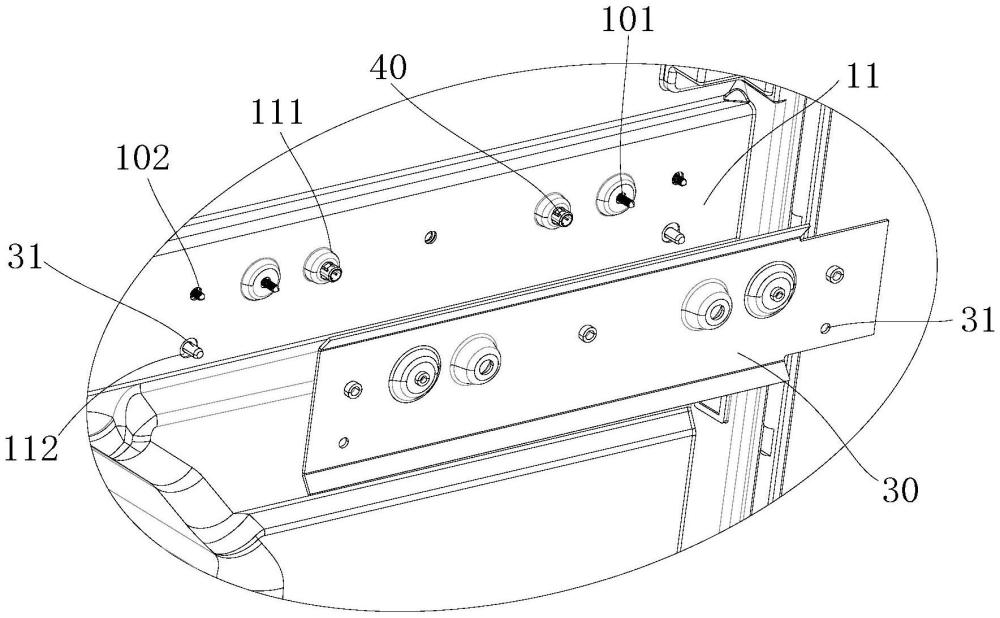

2.根據權利要求1所述的內膽組件，其特征在于，所述內膽組件(100)還包括定位件(40)，所述定位件(40)安裝于所述膽壁(11)上并與所述支撐板(20)卡接配合，以將所述支撐板(20)定位至所述膽壁(11)上。

3.根據權利要求2所述的內膽組件，其特征在于，所述膽壁(11)上形成有定位凸部(111)，所述定位凸部(111)朝向所述支撐板(20)的方向延伸；

4.根據權利要求2所述的內膽組件，其特征在于，所述定位件(40)具有至少三個彈卡(41)，至少三個所述彈卡(41)沿著所述定位件(40)的周向方向間隔布置；

5.根據權利要求2所述的內膽組件，其特征在于，所述定位件(40)的數量配置為多個，多個所述定位件(40)沿著所述支撐板(20)的長度方向依次間隔布置。

6.根據權利要求1所述的內膽組件，其特征在于，所述內膽組件(100)還包括第一固定件(101)，所述第一固定件(101)用于將所述支撐板(20)固定至所述膽壁(11)上。

7.根據權利要求1所述的內膽組件，其特征在于，所述滑軌(30)與所述支撐板(20)之間的其中一者凸伸并形成有定位柱(31)，另一者開設有定位孔(21)，所述定位柱(31)能夠穿過所述膽壁(11)并與所述定位孔(21)插接配合。

8.根據權利要求7所述的內膽組件，其特征在于，所述定位柱(31)設置于所述滑軌(30)上，所述定位孔(21)設置在所述支撐板(20)上。

9.根據權利要求1所述的內膽組件，其特征在于，所述內膽組件(100)還包括第二固定件(102)，所述第二固定件(102)用于將所述滑軌(30)固定至所述支撐板(20)上。

10.一種冰箱，其特征在于，包括權利要求1至權利要求9中任一項所述的內膽組件(100)。

技術總結
本申請請求保護的內膽組件及冰箱，內膽組件包括內膽、支撐板和滑軌，內膽具有膽壁，支撐板貼靠至膽壁的外側并與膽壁連接；滑軌貼靠至膽壁的內側并與支撐板連接，并且，支撐板用于承載滑軌；其中，支撐板分別與膽壁及滑軌定位配合。也就是說，該內膽組件利用了支撐板與膽壁及滑軌之間的定位配合，這樣可使滑軌與膽壁之間定位配合，并使得滑軌在內膽上裝配時的精確定位，如此，可確保該滑軌后續在與門體裝配時兩者之間的密封性，并確保制冷效果。

技術研發人員：石磊,申志賢,周鈴瑩
受保護的技術使用者：寧波方太廚具有限公司
技術研發日：20240726
技術公布日：2025/4/28
