本實用新型涉及一種污水處理領域布水裝置的改進，具體涉及一種倒傘形立體旋流布水裝置。

背景技術：

污水處理領域中，處理裝置的效率高低取決于很多因素，布水的均勻性是其中重要的因素之一。由于矩形結構很容易出現布水的死角，絕大部分的主體處理裝置會設計為圓柱形，這樣的外型，相對容易達到布水的均勻性，而均勻的布水，能夠讓待處理的污水與處理裝置中的介質均勻混合，增加傳質效率，提高裝置的處理能力。但現有的圓形設備布水裝置，在實際應用中存在如下弊端：

1）現有布水裝置多為平面多點式布水，進水母管為一直管，而布水支管通常經過多次彎曲，從而實現延圓周的均勻排布，這種方式導致布水支管的阻力大小不一，當反應裝置中介質比重較大時，很容易造成布水支管的堵塞；2）現有的平面多點式布水裝置，污水通過均布在底部的進水點進入，由下而上通過反應裝置，同時與裝置中的介質接觸，發生生化或物化反應。當介質比重較大時，這種水力流態過于平緩，很難達到污水與介質的均勻混合，從而使反應效率降低，影響處理裝置的性能；3）現有的布水裝置，每根支管通常只裝有一個閥門，且無外接口，當污水處理介質較重時，很容易沉積在反應裝置底部，導致布水支管被部分堵塞，由于沒有外接口，一旦堵塞無法通過外部力量進行疏通，造成局部布水死區，而死區的存在又會加劇附近支管的堵塞，形成惡性循環；4）現有平面式布水裝置，當介質比重較大時，沉積在反應裝置底部的介質分布在整個裝置的底部，無法有效收集外排，對裝置進行定期例行維護時，也無法通過底部排空口將裝置內介質完全排出，給日常運行及維修維護帶來巨大不便。

技術實現要素：

為解決現有技術中的不足，本實用新型提供一種倒傘形立體旋流布水裝置，具有布水均勻性強、湍流強度高、布水支管不易堵塞、易于疏通、運行中可選擇性排出比重較大反應介質等優點。

本實用新型是通過以下技術方案來實現的：

一種倒傘形立體旋流布水裝置，其結構由：進水母管、布水支管、倒傘形布水器等構成，其中進水母管為一不封閉的正六邊形環管，其上設有主進水口，布水支管延切線方向插入倒傘形布水器，其一端與進水母管焊接，另一端與倒傘形布水器焊接，每根布水支管上裝有蝶閥、閘閥和球閥三個閥門，倒傘形布水器上端焊接在反應裝置內壁上，下端與反應裝置底板螺栓連接，倒傘形布水器下端設置收集槽，收集槽沖洗管一端連接進水母管，另一端切線插入收集槽，重渣排放管一段連接收集槽，另一端延伸至反應裝置外。

本實用新型中部件采用316不銹鋼材質，可適應絕大部分污水處理裝置的應用。

本實用新型的工作過程為：污水由主進水口進入布水母管，經過蝶閥、閘閥，由布水支管射入倒傘形布水器，在倒傘形布水器中形成旋流，污水在旋轉上升過程中與反應介質均勻混合，在旋流的作用下，反應介質中比重較大的部分在離心力的作用下被甩到倒傘形布水器上，進而被布水器導入底部的收集槽中，通過重渣排放管排至反應裝置外，收集槽沖洗管將一路進水導入收集槽中，對收集槽中的重渣進行不間斷沖洗，避免重渣排放管堵塞，如果某根布水支管發生堵塞，則關閉其上的蝶閥，在球閥處外接高壓介質（氣體或水）對其進行反沖疏通，疏通過程不影響反應裝置正常運行，反應裝置定期例行維護時，可通過倒傘形布水器及重渣排放管將反應裝置完全排空。

本實用新型通過將平面布水改為立體布水，將多點布水改為旋流布水，增強了布水器的湍流強度，使污水與反應介質更容易達到均勻混合；通過設置不閉合的環形進水母管，將彎曲的布水支管改為直管，使布水阻力更小，更易達到布水均勻；通過在布水支管上增設蝶閥、閘閥、球閥，使每根布水支管可以單獨疏通，增加操作靈活性；通過特殊的倒傘形布水器，使比重較大的反應介質可被篩選收集并排出反應裝置外，避免其對反應過程的不利影響，同時還可實現反應裝置的完全排空，減小維修維護的工作量。

由于采用了以上技術方案，本實用新型與現有產品相比，具有以下有益效果：

1）環形進水母管、直的布水支管使布水阻力更小，布水更均勻；

2）旋流布水使得湍流強度更高，更易使污水與比重較大的反應介質達到均勻混合；

3）倒傘形布水器能夠在運行中選擇性的收集比重較大的反應介質，并將其排出反應裝置外，避免其對反應過程產生不利影響，同時在反應裝置進行定期維修維護時，還能將反應裝置完全排空，減小維修維護的工作量；

4）每根布水支管上設置三個閥門，能夠在堵塞發生時，單獨對布水支管進行外部疏通，并無需停運反應裝置；

附圖說明

圖1、為本實用新型俯視圖

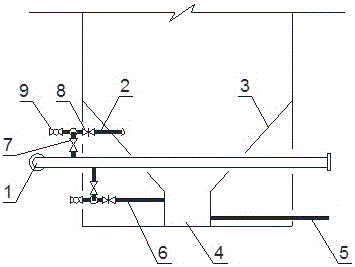

圖2、為本實用新型側視圖

圖中：1-進水母管、2-布水支管、3-倒傘形布水器、4-收集槽、5-重渣排放管、6-收集槽沖洗管、7-蝶閥、8-閘閥、9-球閥、10-主進水口。

具體實施方式

如圖1~2所示，一種倒傘形立體旋流布水裝置，其結構由：進水母管1、布水支管2、倒傘形布水器3等構成，其中進水母管1為一不封閉的正六邊形環管，其上設有主進水口10，布水支管2延切線方向插入倒傘形布水器3，其一端與進水母管1焊接，另一端與倒傘形布水器3焊接，每根布水支管2上裝有蝶閥7、閘閥8和球閥9三個閥門，倒傘形布水器3上端焊接在反應裝置內壁上，下端與反應裝置底板螺栓連接，倒傘形布水器3下端設置收集槽4，收集槽沖洗管6一端連接進水母管1，另一端切線插入收集槽4，重渣排放管5一段連接收集槽4，另一端延伸至反應裝置外。

本實用新型中部件采用316不銹鋼材質，可適應絕大部分污水處理裝置的應用。

本實用新型的工作過程為：污水由主進水口10進入布水母管1，經過蝶閥7、閘閥8，由布水支管2射入倒傘形布水器3，在倒傘形布水器3中形成旋流，污水在旋轉上升過程中與反應介質均勻混合，在旋流的作用下，反應介質中比重較大的部分在離心力的作用下被甩到倒傘形布水器3上，進而被布水器導入底部的收集槽4中，通過重渣排放管5排至反應裝置外，收集槽沖洗管6將一路進水導入收集槽4中，對收集槽4中的重渣進行不間斷沖洗，避免重渣排放管5堵塞，如果某根布水支管2發生堵塞，則關閉其上的蝶閥7，在球閥9處外接高壓介質（氣體或水）對其進行反沖疏通，疏通過程不影響反應裝置正常運行，反應裝置定期例行維護時，可通過倒傘形布水器3及重渣排放管5將反應裝置完全排空。

本實用新型通過將平面布水改為立體布水，將多點布水改為旋流布水，增強了布水器的湍流強度，使污水與反應介質更容易達到均勻混合；通過設置不閉合的環形進水母管1，將彎曲的布水支管改為直管，使布水阻力更小，更易達到布水均勻；通過在布水支管2上增設蝶閥7、閘閥8、球閥9，使每根布水支管2可以單獨疏通，增加操作靈活性；通過特殊的倒傘形布水器3，使比重較大的反應介質可被篩選收集并排出反應裝置外，避免其對反應過程的不利影響，同時還可實現反應裝置的完全排空，減小維修維護的工作量。

最后應說明的是：以上說明書僅用以說明本實用新型的技術方案和使用特征，盡管本說明書參照上述的實施例對本實用新型已進行了詳細的說明，但是，本領域的普通技術人員應當理解，仍然可以對本實用新型進行修改或等同替換；而一切不脫離本實用新型的精神和范圍的技術方案及其改進，其均應涵蓋在本實用新型的權利要求范圍中。
