本實用新型涉及PVB板材加工設備領域，特別是一種PVB原材料水洗凈化裝置。

背景技術：

在加工制作PVB板材材料時，需要清洗原材料，但是原材料的形狀為粉末狀，不容易篩選存在在原材料中的雜質，普遍的清洗設備忽略了雜質的篩選，在生產加工之后影響了板材的品質，缺少一種自動清洗篩選雜物的智能設備。

技術實現要素：

本實用新型的目的是為了解決上述問題，設計了一種PVB原材料水洗凈化裝置。

實現上述目的本實用新型的技術方案為，一種PVB原材料水洗凈化裝置，包括桶體，所述桶體上開有開口，所述開口上設有扣蓋，所述扣蓋中心位置開有通孔，所述扣蓋上表面中心位置設有旋轉端插入通孔內的旋轉電機，所述旋轉電機旋轉端固定有攪拌桿，所述桶體內底面中心位置開有凹槽，所述凹槽內嵌裝有軸承，所述攪拌桿一端插入軸承內，所述攪拌桿上套裝有十字攪拌片，所述桶體內側表面設有篩選攔截網，所述桶體內底面設有與篩選攔截網相匹配的收集盒，所述桶體側表面開有進料口和與收集盒相匹配的取出口，所述桶體側表面設有控制器、市電接口和電容觸摸屏，所述控制器分別與市電接口、電容觸摸屏和旋轉電機電性連接。

所述篩選攔截網的高度與桶體內高度相匹配。

所述取出口鉸鏈連接有蓋體。

所述篩選攔截網與十字攪拌片相匹配。

所述進料口鉸鏈連接有蓋體A。

利用本實用新型的技術方案制作的PVB原材料水洗凈化裝置，一種自動清洗篩選雜物的智能設備，操作簡單，實用性強。

附圖說明

圖1是本實用新型所述PVB原材料水洗凈化裝置的結構示意圖；

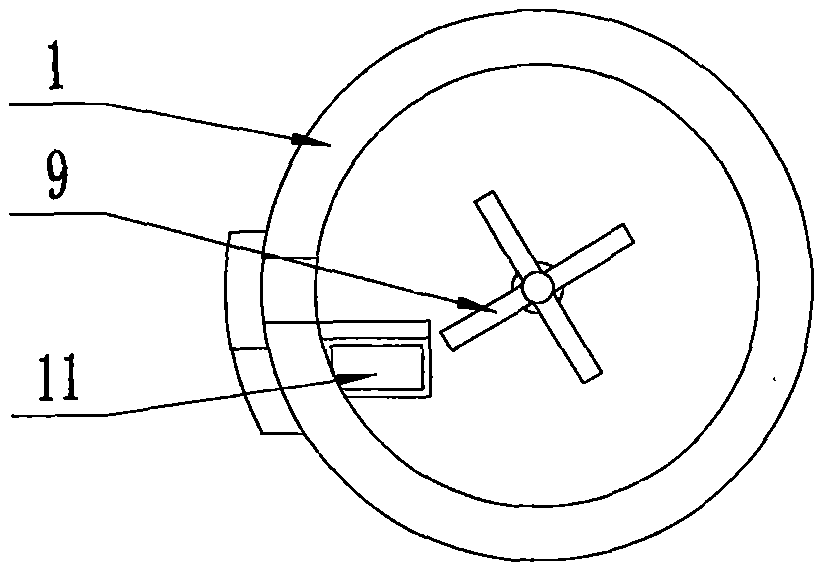

圖2是本實用新型所述PVB原材料水洗凈化裝置的俯視剖圖；

圖中，1、桶體；2、開口；3、扣蓋；4、通孔；5、旋轉電機；6、攪拌桿；7、凹槽；8、軸承；9、十字攪拌片；10、篩選攔截網；11、收集盒；12、進料口；13、取出口；14、控制器；15、市電接口；16、電容觸摸屏；17、蓋體；18、蓋體A。

具體實施方式

下面結合附圖對本實用新型進行具體描述，如圖1-2所示，一種PVB原材料水洗凈化裝置，包括桶體，所述桶體上開有開口，所述開口上設有扣蓋，所述扣蓋中心位置開有通孔，所述扣蓋上表面中心位置設有旋轉端插入通孔內的旋轉電機，所述旋轉電機旋轉端固定有攪拌桿，所述桶體內底面中心位置開有凹槽，所述凹槽內嵌裝有軸承，所述攪拌桿一端插入軸承內，所述攪拌桿上套裝有十字攪拌片，所述桶體內側表面設有篩選攔截網，所述桶體內底面設有與篩選攔截網相匹配的收集盒，所述桶體側表面開有進料口和與收集盒相匹配的取出口，所述桶體側表面設有控制器、市電接口和電容觸摸屏，所述控制器分別與市電接口、電容觸摸屏和旋轉電機電性連接；所述篩選攔截網的高度與桶體內高度相匹配；所述取出口鉸鏈連接有蓋體；所述篩選攔截網與十字攪拌片相匹配；所述進料口鉸鏈連接有蓋體A。

本實施方案的特點為，桶體上開有開口，開口上設有扣蓋，扣蓋中心位置開有通孔，扣蓋上表面中心位置設有旋轉端插入通孔內的旋轉電機，旋轉電機旋轉端固定有攪拌桿，桶體內底面中心位置開有凹槽，凹槽內嵌裝有軸承，攪拌桿一端插入軸承內，攪拌桿上套裝有十字攪拌片，桶體內側表面設有篩選攔截網，桶體內底面設有與篩選攔截網相匹配的收集盒，桶體側表面開有進料口和與收集盒相匹配的取出口，桶體側表面設有控制器、市電接口和電容觸摸屏，控制器分別與市電接口、電容觸摸屏和旋轉電機電性連接，一種自動清洗篩選雜物的智能設備，操作簡單，實用性強。

在本實施方案中，打開進料口蓋體，物料通過進料口加入桶體中后，控制器從市電接口接入市電，扣蓋與桶體開口閉合，設備控制器啟動工作，扣蓋的旋轉電機通過扣蓋通孔與旋轉軸連接，旋轉軸與桶體凹槽中的軸承配合，從而帶動旋轉軸轉動，旋轉軸上的十字攪拌葉片開始工作，物料隨著葉片旋轉，同時經過桶體上的篩選攔截網，過濾后的雜質掉入收集盒，打開蓋體A可以取出收集盒，設備運行情況可由電容顯示屏顯示。

上述技術方案僅體現了本實用新型技術方案的優選技術方案，本技術領域的技術人員對其中某些部分所可能做出的一些變動均體現了本實用新型的原理，屬于本實用新型的保護范圍之內。
