本技術涉及破碎裝置，具體涉及一種帶有防塵機構的再生混凝土破碎裝置。

背景技術：

1、混凝土的主要成分包括水泥、砂、石和水，這四種成分按一定比例配合，攪拌均勻后，經過一定時間硬化，變成具有一定強度的材料?；炷猎谕聊竟こ讨袘?yīng)用非常廣泛，可以用于制造各種尺寸和形狀的結構，從巨大的建筑到小的踏腳石。

2、中國專利公開了一種混凝土再生用防塵破碎裝置(公開號：cn?213611536u)，該專利包括破碎箱和裝置底座，破碎箱位于裝置底座的上方，破碎箱的兩側均固定連接有設置為c字形的支撐桿，兩個支撐桿遠離破碎箱的一端固定連接有支撐板，支撐板的底端固定連接有液壓缸，液壓缸的輸出端固定連接有液壓桿，液壓桿的底端延伸至破碎箱的內部并固定連接有與破碎箱相匹配的破碎塊?？梢詫?shí)現在破碎箱對混凝土板進行破碎，可有效的防止工作人員吸入揚塵，同時可有效的防止碎石料飛濺誤傷工作人員，環保且安全性能高，還便于放入混凝土板，并且在破碎完成后，便于取出石料以及鋼筋，實用性強。

3、該專利可有效的防止工作人員吸入揚塵，但是，該專利在破碎完成后，需要等待一段時間等揚塵沉落，從而會導致破碎的進度受到影響，使得破碎全部的水泥塊需要更多的時間，非常麻煩。

技術實現思路

1、本實用新型所要解決的技術問題如下：

2、破碎完成后，需要等待一段時間等揚塵沉落，從而會導致破碎的進度受到影響，使得破碎全部的水泥塊需要更多的時間，非常麻煩。

3、本實用新型的目的可以通過以下技術方案實現：

4、一種帶有防塵機構的再生混凝土破碎裝置，包括裝置本體、支撐腿，所述裝置本體的頂部固定連接有安裝板，所述安裝板的正面固定連接有液壓桿，所述裝置本體的正面設有防護組件，所述防護組件包括連接板，所述連接板的正面轉動連接有轉把，所述轉把的反面固定連接有圓盤，所述圓盤與連接板轉動連接，所述圓盤的一側轉動連接有轉桿，所述轉桿與裝置本體轉動連接，所述轉桿的轉軸處開設有滑槽，所述滑槽的內部轉動連接有移動桿，所述移動桿的頂部固定連接有套殼，所述套殼的內部對稱固定有噴灑頭。

5、進一步的，所以圓盤的另一側固定連接有固定桿，所述固定桿的一側固定連接有套塊。

6、進一步的，所述支撐腿的頂部固定連接有面板，所述面板與裝置本體轉動連接，所述面板的底部固定連接有第一電機，所述第一電機的輸出端與裝置本體固定連接。

7、進一步的，所述面板的一側固定連接有方片，所述方片與面板之間開設有方槽，所述移動桿與方槽滑動連接。

8、進一步的，所述裝置本體的正面固定連接有連接條，所述連接條的內部滑動連接有滑桿，所述連接條的一側對稱固定有彈簧，所述彈簧的一側固定連接有固定條，所述固定條與裝置本體固定連接。

9、進一步的，所述套塊的一側設有往復組件，所述往復組件包括安裝條，所述安裝條對稱設有兩個，所述安裝條的一側安裝有第二電機，所述安裝條之間轉動連接有往復絲桿，所述第二電機的輸出端與往復絲桿固定連接，所述往復絲桿的外部套接有絲桿套。

10、進一步的，所述套塊的一側開設有滑動槽，所述滑動槽的內部滑動連接有移動條，所述移動條與絲桿套固定連接，所述移動條的底部固定連接有噴頭。

11、本實用新型的有益效果：

12、1、通過設置防護組件，使得轉把帶動圓盤轉動，然后圓盤會帶動轉桿轉動，從而使得轉桿會帶動移動桿移動，然后移動桿會帶動套殼移動，使得套殼套住裝置本體的一側，圓盤也會帶動固定桿轉動，然后固定桿會帶動套塊轉動，套塊會套住裝置本體的另一側，從而實現對裝置本體的頂部進行防護阻擋，防止灰塵擴散，其次，可通過啟動第一電機，使得第一電機帶動裝置本體轉動，然后裝置本體會帶動內部的混凝土塊晃動，使得破碎的效果更好，解決了破碎完成后，需要等待一段時間等揚塵沉落，從而會導致破碎的進度受到影響，使得破碎全部的水泥塊需要更多的時間，非常麻煩的問題。

13、2、通過設置往復組件，使得第二電機帶動往復絲桿轉動，然后往復絲桿會帶動絲桿套往復移動，然后絲桿套會帶動移動條往復移動，然后移動條會帶動噴頭往復移動，使得噴頭對套塊與套殼內部的灰塵進行降解，從而無需等待一段時間就可對破碎后的混凝土進行拿取。

技術特征：

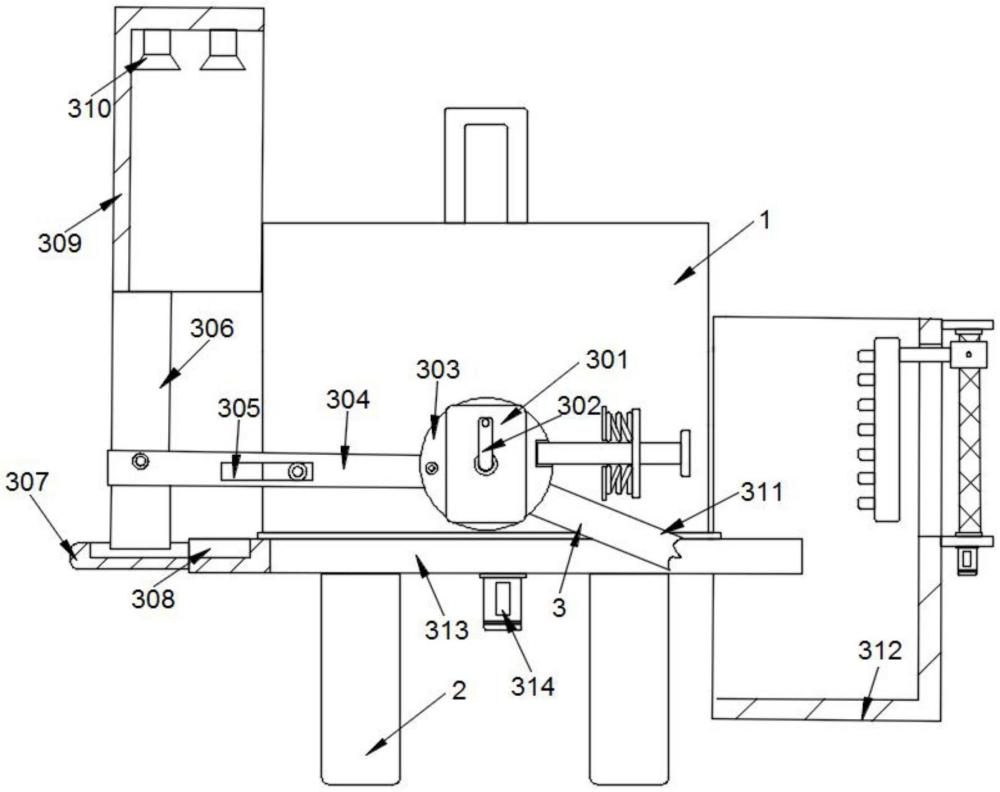

1.一種帶有防塵機構的再生混凝土破碎裝置，包括裝置本體(1)、支撐腿(2)，所述裝置本體(1)的頂部固定連接有安裝板(101)，所述安裝板(101)的正面固定連接有液壓桿(102)，其特征在于，所述裝置本體(1)的正面設有防護組件(3)，所述防護組件(3)包括連接板(301)，所述連接板(301)的正面轉動連接有轉把(302)，所述轉把(302)的反面固定連接有圓盤(303)，所述圓盤(303)與連接板(301)轉動連接，所述圓盤(303)的一側轉動連接有轉桿(304)，所述轉桿(304)與裝置本體(1)轉動連接，所述轉桿(304)的轉軸處開設有滑槽(305)，所述滑槽(305)的內部轉動連接有移動桿(306)，所述移動桿(306)的頂部固定連接有套殼(309)，所述套殼(309)的內部對稱固定有噴灑頭(310)。

2.根據權利要求1所述的一種帶有防塵機構的再生混凝土破碎裝置，其特征在于，所以圓盤(303)的另一側固定連接有固定桿(311)，所述固定桿(311)的一側固定連接有套塊(312)。

3.根據權利要求1所述的一種帶有防塵機構的再生混凝土破碎裝置，其特征在于，所述支撐腿(2)的頂部固定連接有面板(313)，所述面板(313)與裝置本體(1)轉動連接，所述面板(313)的底部固定連接有第一電機(314)，所述第一電機(314)的輸出端與裝置本體(1)固定連接。

4.根據權利要求3所述的一種帶有防塵機構的再生混凝土破碎裝置，其特征在于，所述面板(313)的一側固定連接有方片(307)，所述方片(307)與面板(313)之間開設有方槽(308)，所述移動桿(306)與方槽(308)滑動連接。

5.根據權利要求1所述的一種帶有防塵機構的再生混凝土破碎裝置，其特征在于，所述裝置本體(1)的正面固定連接有連接條(315)，所述連接條(315)的內部滑動連接有滑桿(316)，所述連接條(315)的一側對稱固定有彈簧(317)，所述彈簧(317)的一側固定連接有固定條(318)，所述固定條(318)與裝置本體(1)固定連接。

6.根據權利要求2所述的一種帶有防塵機構的再生混凝土破碎裝置，其特征在于，所述套塊(312)的一側設有往復組件(4)，所述往復組件(4)包括安裝條(401)，所述安裝條(401)對稱設有兩個，所述安裝條(401)的一側安裝有第二電機(402)，所述安裝條(401)之間轉動連接有往復絲桿(403)，所述第二電機(402)的輸出端與往復絲桿(403)固定連接，所述往復絲桿(403)的外部套接有絲桿套(404)。

7.根據權利要求6所述的一種帶有防塵機構的再生混凝土破碎裝置，其特征在于，所述套塊(312)的一側開設有滑動槽(405)，所述滑動槽(405)的內部滑動連接有移動條(406)，所述移動條(406)與絲桿套(404)固定連接，所述移動條(406)的底部固定連接有噴頭(407)。

技術總結
本技術公開了一種帶有防塵機構的再生混凝土破碎裝置，包括裝置本體、支撐腿，裝置本體的頂部固定連接有安裝板，安裝板的正面固定連接有液壓桿，裝置本體的正面設有防護組件，防護組件包括連接板，連接板的正面轉動連接有轉把，轉把的反面固定連接有圓盤，圓盤與連接板轉動連接，圓盤的一側轉動連接有轉桿，轉桿與裝置本體轉動連接，轉桿的轉軸處開設有滑槽，解決了破碎完成后，需要等待一段時間等揚塵沉落，從而會導致破碎的進度受到影響，使得破碎全部的水泥塊需要更多的時間，非常麻煩的問題。
