本技術涉及模具熱流道產品領域，特別涉及一種具有定位導向結構的咀頭閥針結構。

背景技術：

1、熱流道是在注塑模具中使用的，將熔化的塑料粒子注入模具的型腔中的加熱組件系統。熱流道模具是將傳統式模具或三板式模具的澆道與流道經過加熱，于每一成形時即不需要取出流道和澆道的一種嶄新構造。針閥式熱流道需要通過控制咀頭進而實現熱流道的開合，其中咀頭的開合度是精確控制塑膠流體穩定流動的關鍵。

2、例如中國專利cn202322396666.0，其咀頭和閥針之間主要由閥針的后端實現其穩定的開合，但是當咀頭的流壓大于預定值時，則可能會出現閥針偏移的問題，進而影響了咀頭的開合度。

技術實現思路

1、本實用新型的主要目的是提出一種具有定位導向結構的咀頭閥針結構，旨在改進咀頭和閥針之間的配合結構，進而提高閥針的滑動，進而提高咀頭的開合精度，提高熱流道的注塑穩定。

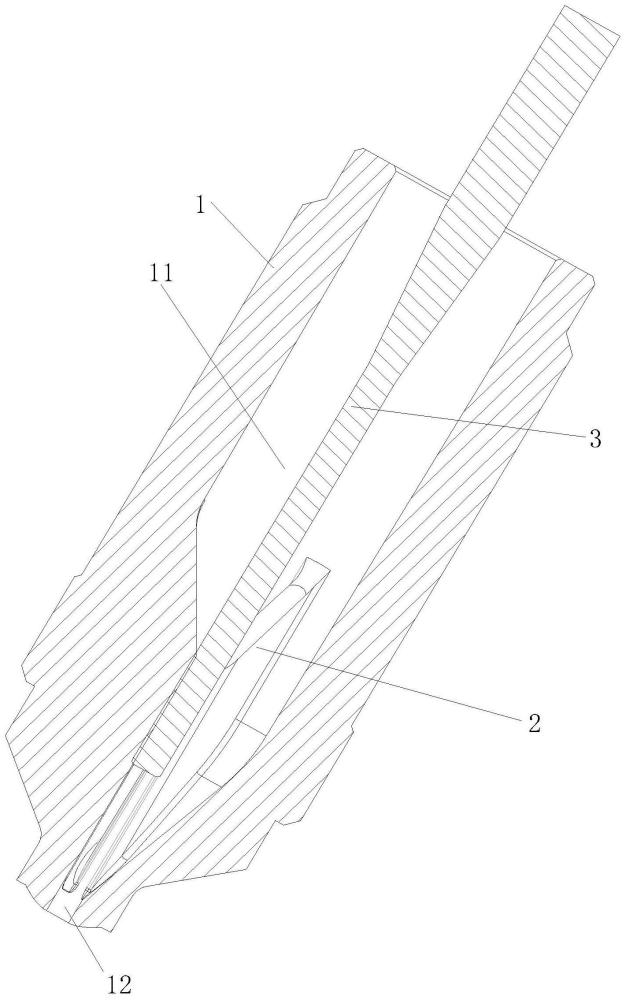

2、為實現上述目的，本實用新型提出一種具有定位導向結構的咀頭閥針結構，包括，

3、咀頭，所述咀頭為內部具有流體通道的管體，所述管體的下端設有流體出口；

4、導向結構，所述導向結構由多個導向翼組成，所述導向翼設于流體通道下部的位置且沿其軸心周向間隔分布，所述導向翼圍成導向通道；

5、閥針，所述閥針滑動安裝于流體通道并伸入導向通道，所述閥針的下部的外周壁與導向翼的內側壁相貼合。

6、在實際的設計中，通過在咀頭的流體通道設置周向分布的導向翼，進而實現了對針閥下部的導向和限位，因此在實際的工作中，即使塑膠流體壓力較大，也可以保證針閥的行程穩定，避免出現偏心的問題，有效提高了流體出口的開合精密度，進而提高了注塑的穩定性。

技術特征：

1.一種具有定位導向結構的咀頭閥針結構，其特征在于，包括，

2.如權利要求1所述的具有定位導向結構的咀頭閥針結構，其特征在于：所述導向翼設有至少三個。

3.如權利要求1所述的具有定位導向結構的咀頭閥針結構，其特征在于：所述導向翼的上端面為第一斜面，所述第一斜面從流體通道的內壁朝軸心組件降低設置。

4.如權利要求1所述的具有定位導向結構的咀頭閥針結構，其特征在于：所述導向翼朝向軸心方向設有凹弧，所述凹弧與針閥的周向壁形狀相適。

5.如權利要求1所述的具有定位導向結構的咀頭閥針結構，其特征在于：所述咀頭下段從流體通道朝流體出口的方向設有傾斜設置的第二斜面，所述導向翼設有與第二斜面相互配合的導向斜面。

6.如權利要求1所述的具有定位導向結構的咀頭閥針結構，其特征在于：所述導向翼和咀頭一體成型。

7.如權利要求5所述的具有定位導向結構的咀頭閥針結構，其特征在于：相鄰兩導向翼之間形成從上至下逐漸縮徑的導流面。

8.如權利要求5所述的具有定位導向結構的咀頭閥針結構，其特征在于：所述導向翼位于凹弧的兩側設有弧形圓角。

9.如權利要求1所述的具有定位導向結構的咀頭閥針結構，其特征在于：所述導向翼設有三個。

技術總結
本技術公開了一種具有定位導向結構的咀頭閥針結構，包括咀頭、導向結構和閥針，所述咀頭為內部具有流體通道的管體，所述管體的下端設有流體出口，所述導向結構由多個導向翼組成，所述導向翼設于流體通道下部的位置且沿其軸心周向間隔分布，所述導向翼圍成導向通道，所述閥針滑動安裝于流體通道并伸入導向通道，所述閥針的下部的外周壁與導向翼的內側壁相貼合。在實際的設計中，通過在咀頭的流體通道設置周向分布的導向翼，進而實現了對針閥下部的導向和限位，因此在實際的工作中，即使塑膠流體壓力較大，也可以保證針閥的行程穩定，避免出現偏心的問題，有效提高了流體出口的開合精密度，進而提高了注塑的穩定性。

技術研發人員：劉義民
受保護的技術使用者：東莞市精控模塑科技有限公司
技術研發日：20240422
技術公布日：2025/4/28
