本技術涉及甜菜除土機，具體為一種甜菜除土機自動清土裝置。

背景技術：

1、我國甜菜、菊苣等制糖行業的原料在采集過程中存在大量的泥土、砂石等，因此必須有除土設備來進行處理，將甜菜和泥土分離開來。在我國制糖行業一般采用鼠籠式、輪式除土機來進行除土，其除土效率有限，而且遇到濕、粘土時，有粘輥的現象，并且非常難以清理，影響除土效果。

2、例如授權公告號“cn204292144u”名為一種滾輪式甜菜除土機的清土裝置，雖然通過結構合理而緊湊，使用方便，有效減輕工人的勞動強度，有效節省清土時間，提高除土機的工作效率，保證了工人勞動的安全，但是現有的滾輪式甜菜除土機的清土裝置，由于在甜菜除土機工作時，除土的滾輪上會附著一層較厚的積土，需要對除土機上的積土進行清理，現階段常規的積土清理手段是依靠刮刀移動著對滾輪刀片上刮動，來對積土刮下來，但是一般甜菜養殖的土壤粘性比較大，刮刀刮下來的土雖然不至于繼續留在除土機上方，但是也容易卡在刮刀上方，這就使得清土刮刀自身容易粘附黏土，影響了后續的滾輪式甜菜除土機的清土裝置清土效果。

3、同時現有的滾輪式甜菜除土機的清土裝置，由于采用了在頂端可以升降平移的清土裝置進行除土機的清土作業，然而設立在除土機上方的清土結構其體積過于龐大，占用了除土機過多的空間，而且上方刮刀刮下來的土會容易被繼續向前推動的清土裝置帶動移動，容易在除土機上方產生殘留，最終降低了滾輪式甜菜除土機的清土裝置的工作質量。

技術實現思路

1、本實用新型的目是為了解決滾輪式甜菜除土機的清土裝置存在清土效果差和工作質量低的問題，而提出的一種甜菜除土機自動清土裝置。

2、為實現上述目的，本實用新型提供如下技術方案：一種甜菜除土機自動清土裝置，包括甜菜除土機主體、處理箱和擋板，兩個所述擋板固定安裝在甜菜除土機主體的頂端，兩個所述甜菜除土機主體的內側設有高效防積土清理結構，所述高效防積土清理結構包括輸水管、蓄水槽和排污管，所述輸水管固定安裝在甜菜除土機主體的內側，所述輸水管的頂端固定安裝有多個高壓噴頭，所述蓄水槽固定連接在甜菜除土機主體的內側，所述蓄水槽的底端固定連接有多個排水孔，所述排污管固定連接在多個排水孔的底端，所述排污管的另一端與處理箱的內部固定相連通。

3、優選的，所述處理箱固定設置在甜菜除土機主體的外側，所述處理箱的內部設有廢土過濾水利用結構；

4、所述廢土過濾水利用結構包括進水管、引流管和輸水泵；

5、所述進水管固定開設在處理箱的頂端，所述引流管固定連通在處理箱的內部頂端，所述引流管的外側固定安裝有輸水泵，所述引流管的端部與輸水管的端部相連通，所述引流管的另一端固定安裝有濾網，所述排污管固定連通在處理箱的內部底端。

6、優選的，所述甜菜除土機主體的內側設有甜菜除土機附著土刮除結構；

7、所述甜菜除土機附著土刮除結構包括滑動腔、第一電機和刮板；

8、兩個所述滑動腔固定開設在甜菜除土機主體的內壁兩側，兩個所述滑動腔的內部轉動連接有兩根往復絲杠，兩個所述往復絲杠的外側螺紋連接有絲杠螺母，兩個所述絲杠螺母與滑動腔的內部滑動相連，兩個所述第一電機固定安裝在甜菜除土機主體的外壁上，兩個所述第一電機的輸出軸與兩往復絲杠的端部固定相連，兩個所述絲杠螺母的內側固定連接有刮板，所述刮板的頂端固定開設有多個刮土槽。

9、優選的，所述甜菜除土機主體的內側設有甜菜除土機滾輪式除土結構；

10、所述甜菜除土機滾輪式除土結構包括電機支架、轉動軸和除土滾輪；

11、所述電機支架固定安裝在甜菜除土機主體的外壁上，所述電機支架的頂端固定安裝有第二電機，所述第二電機的輸出軸固定連接有轉動軸，多個所述轉動軸轉動連接在甜菜除土機主體的內部，多個所述轉動軸之間通過傳動皮帶轉動相連，多個所述轉動軸的內側固定連接有多個除土滾輪。

12、優選的，多個所述除土滾輪的下端與刮板相對滑動設置，多個所述除土滾輪的底端與多個刮土槽的內側轉動相連。

13、優選的，多個所述多個高壓噴頭的頂端與除土滾輪的底端相對設置，兩個所述擋板的頂端固定安裝有頂板。

14、本實用新型提出的一種甜菜除土機自動清土裝置，有益效果在于：通過引流管將處理箱內部頂端的水吸出送入到輸水管內部，然后輸送的水流沿著多個高壓噴頭噴射出來，噴射的水柱會將轉動過程中的除土滾輪上殘留的土沖刷下來，利用了水流沖刷泥土下來的工作來起到清土效果，直接提高了甜菜除土機自動清土裝置的清土效果。

15、當第一電機會帶動兩根往復絲杠旋轉，往復絲杠在滑動腔內部帶動兩個絲杠螺母往復滑動，絲杠螺母就可以推動內側刮板在下端對除土滾輪的泥土刮下，利用下端設立的不占空間而且不需要升降調節的刮土結構，節約空間的同時便于操作，提高了甜菜除土機自動清土裝置的工作質量。

技術特征：

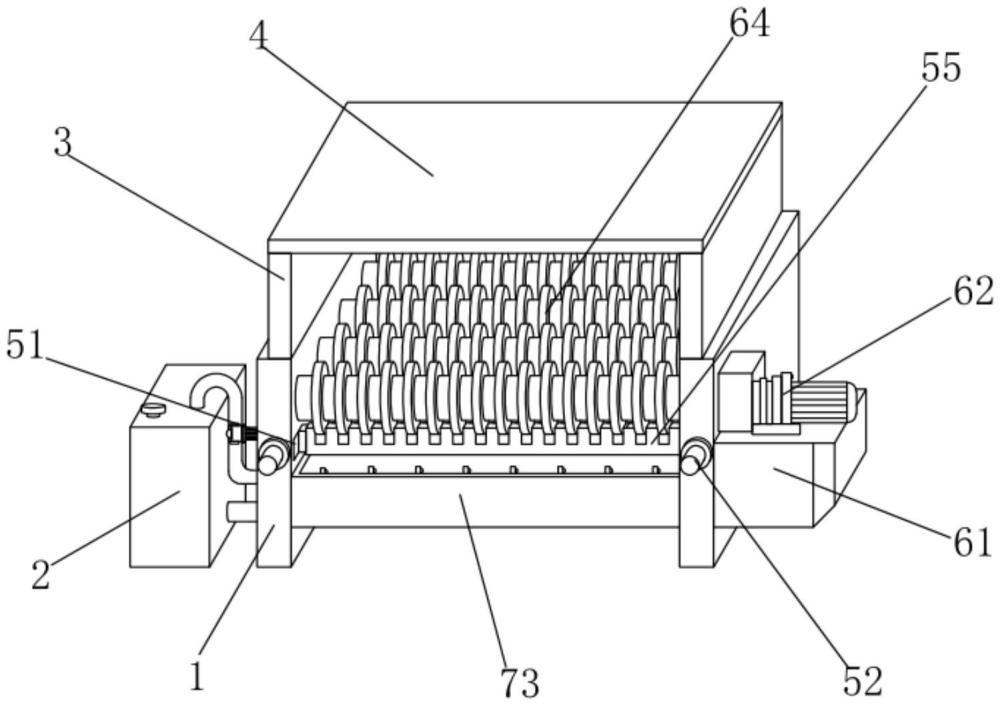

1.一種甜菜除土機自動清土裝置，包括甜菜除土機主體(1)、處理箱(2)和擋板(3)，其特征在于：兩個所述擋板(3)固定安裝在甜菜除土機主體(1)的頂端，兩個所述甜菜除土機主體(1)的內側設有高效防積土清理結構(7)，所述高效防積土清理結構(7)包括輸水管(71)、蓄水槽(73)和排污管(75)，所述輸水管(71)固定安裝在甜菜除土機主體(1)的內側，所述輸水管(71)的頂端固定安裝有多個高壓噴頭(72)，所述蓄水槽(73)固定連接在甜菜除土機主體(1)的內側，所述蓄水槽(73)的底端固定連接有多個排水孔(74)，所述排污管(75)固定連接在多個排水孔(74)的底端，所述排污管(75)的另一端與處理箱(2)的內部固定相連通。

2.根據權利要求1所述的一種甜菜除土機自動清土裝置，其特征在于：所述處理箱(2)固定設置在甜菜除土機主體(1)的外側，所述處理箱(2)的內部設有廢土過濾水利用結構(8)；

3.根據權利要求1所述的一種甜菜除土機自動清土裝置，其特征在于：所述甜菜除土機主體(1)的內側設有甜菜除土機附著土刮除結構(5)；

4.根據權利要求1所述的一種甜菜除土機自動清土裝置，其特征在于：所述甜菜除土機主體(1)的內側設有甜菜除土機滾輪式除土結構(6)；

5.根據權利要求4所述的一種甜菜除土機自動清土裝置，其特征在于：多個所述除土滾輪(64)的下端與刮板(55)相對滑動設置，多個所述除土滾輪(64)的底端與多個刮土槽(56)的內側轉動相連。

6.根據權利要求5所述的一種甜菜除土機自動清土裝置，其特征在于：多個所述多個高壓噴頭(72)的頂端與除土滾輪(64)的底端相對設置，兩個所述擋板(3)的頂端固定安裝有頂板(4)。

技術總結
本技術涉及甜菜除土機技術領域，尤其是一種甜菜除土機自動清土裝置，包括甜菜除土機主體、處理箱和擋板，兩個所述擋板固定安裝在甜菜除土機主體的頂端，兩個所述甜菜除土機主體的內側設有高效防積土清理結構，所述高效防積土清理結構包括輸水管、蓄水槽和排污管，所述輸水管的頂端固定安裝有多個高壓噴頭，所述蓄水槽固定連接在甜菜除土機主體的內側。該甜菜除土機自動清土裝置，通過引流管將處理箱內部頂端的水吸出送入到輸水管內部，然后輸送的水流沿著多個高壓噴頭噴射出來，噴射的水柱會將轉動過程中的除土滾輪上殘留的土沖刷下來，利用了水流沖刷泥土下來的工作來起到清土效果，直接提高了甜菜除土機自動清土裝置的清土效果。

技術研發人員：魏學軍,陳海軍,王文博
受保護的技術使用者：中糧屯河伊犁新寧糖業有限公司
技術研發日：20240604
技術公布日：2025/4/28
