本技術涉及一種管道清理裝置，具體為一種廢氣處理管道清理裝置，屬于廢氣管道清理。

背景技術：

1、化工廠、制藥廠以及煉焦廠和煉油廠等排出的廢氣中往往還含有大量的大顆粒污物，大顆粒污物要經過過濾才能排出外部，其中中轉用管道在使用的過程中，往往會沉淀吸附有大量的污物，長期堆積會影響管道的流量，從而影響廢氣處理的效率，需使用清理裝置對管道進行清洗。

2、現有的管道清理方式主要采用人工或者化學藥品清理，化學藥品清理成本較高，人工清理效率較低，且清理位置局限性較強，同時清理時會產生較多粉塵，易對環境造成污染。

技術實現思路

1、本實用新型的目的就在于為了解決上述問題而提供一種廢氣處理管道清理裝置，通過設置電動伸縮桿可帶動清理板進行移動，便于對不同型號的管道內部雜質進行刮除，通過設置驅動箱可帶動清理板進行移動，便于對管道的不同位置進行清理，通過設置凈化箱可對清理過程中產生的煙氣粉塵進行攔截凈化，避免污染環境危害工作人員健康。

2、本實用新型通過以下技術方案來實現上述目的，一種廢氣處理管道清理裝置，包括手持板，所述手持板后側固定連接有驅動箱，所述驅動箱內部滑動連接有連接桿，所述連接桿末端固定連接有安裝板，所述安裝板后側固定連接有傳動電機，所述傳動電機輸出端固定連接有轉盤，所述轉盤后側固定連接有支撐桿，所述支撐桿末端固定連接有清理盤，所述清理盤內部固定連接有隔板。

3、優選的，所述轉盤外圍滑動連接有卡槽板，所述卡槽板后側固定連接有支桿，所述支桿末端與安裝板固定連接，所述清理盤外圍開設有槽口。

4、優選的，所述隔板兩側固定連接有電動伸縮桿，所述電動伸縮桿末端固定連接有清理板，所述清理板為弧形結構。

5、優選的，所述清理板一側固定連接有定位桿，所述定位桿與隔板滑動連接，所述清理板另一側固定連接有刮條，所述清理板的大小與槽口的大小相匹配。

6、優選的，所述驅動箱外表面固定連接有控制面板，所述驅動箱后側中心處固定連接有伺服電機，所述伺服電機輸出端固定連接有絲桿，所述絲桿外圍螺紋連接有螺紋套，所述螺紋套兩側固定連接有支板，所述支板內部滑動連接有滑桿，所述滑桿兩端與驅動箱內壁固定連接，所述支板末端與連接桿固定連接。

7、優選的，所述驅動箱外壁固定連接有凈化箱，所述凈化箱一側密封連接有第一拉板與第二拉板，所述凈化箱側壁固定連接有排氣管道，所述凈化箱后側固定連接有吸氣管道。

8、優選的，所述第一拉板后側固定連接有第一過濾網，所述第二拉板后側固定連接有第二過濾網，所述第二過濾網下方設有鼓風裝置。

9、本實用新型的有益效果是：

10、本實用新型通過設置電動伸縮桿可帶動清理板進行移動，便于對不同型號的管道內部雜質進行刮除，通過設置定位桿可提高清理板穩定性，避免清理板晃動劇烈影響清理效果，通過設置驅動箱可帶動清理板進行移動，便于對管道的不同位置進行清理，實用性較強，通過設置凈化箱可對清理過程中產生的煙氣粉塵進行攔截凈化，避免污染環境危害工作人員健康。

技術特征：

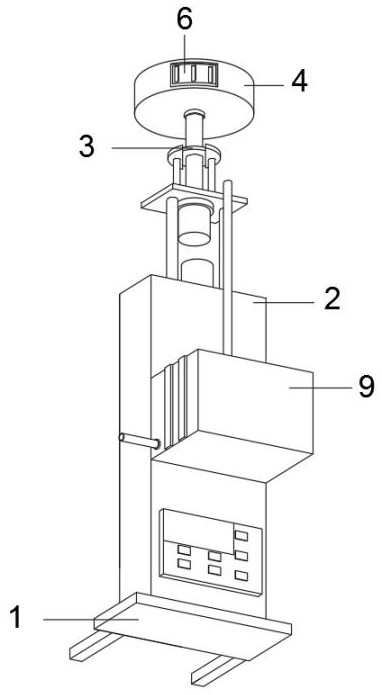

1.一種廢氣處理管道清理裝置，包括手持板（1），其特征在于：所述手持板（1）后側固定連接有驅動箱（2），所述驅動箱（2）內部滑動連接有連接桿，所述連接桿末端固定連接有安裝板，所述安裝板后側固定連接有傳動電機，所述傳動電機輸出端固定連接有轉盤（3），所述轉盤（3）后側固定連接有支撐桿，所述支撐桿末端固定連接有清理盤（4），所述清理盤（4）內部固定連接有隔板。

2.根據權利要求1所述的一種廢氣處理管道清理裝置，其特征在于：所述轉盤（3）外圍滑動連接有卡槽板，所述卡槽板后側固定連接有支桿，所述支桿末端與安裝板固定連接，所述清理盤（4）外圍開設有槽口。

3.根據權利要求2所述的一種廢氣處理管道清理裝置，其特征在于：所述隔板兩側固定連接有電動伸縮桿（5），所述電動伸縮桿（5）末端固定連接有清理板（6），所述清理板（6）為弧形結構。

4.根據權利要求3所述的一種廢氣處理管道清理裝置，其特征在于：所述清理板（6）一側固定連接有定位桿，所述定位桿與隔板滑動連接，所述清理板（6）另一側固定連接有刮條，所述清理板（6）的大小與槽口的大小相匹配。

5.根據權利要求1所述的一種廢氣處理管道清理裝置，其特征在于：所述驅動箱（2）外表面固定連接有控制面板，所述驅動箱（2）后側中心處固定連接有伺服電機，所述伺服電機輸出端固定連接有絲桿（7），所述絲桿（7）外圍螺紋連接有螺紋套（8），所述螺紋套（8）兩側固定連接有支板，所述支板內部滑動連接有滑桿，所述滑桿兩端與驅動箱（2）內壁固定連接，所述支板末端與連接桿固定連接。

6.根據權利要求1所述的一種廢氣處理管道清理裝置，其特征在于：所述驅動箱（2）外壁固定連接有凈化箱（9），所述凈化箱（9）一側密封連接有第一拉板與第二拉板，所述凈化箱（9）側壁固定連接有排氣管道，所述凈化箱（9）后側固定連接有吸氣管道。

7.根據權利要求6所述的一種廢氣處理管道清理裝置，其特征在于：所述第一拉板后側固定連接有第一過濾網（10），所述第二拉板后側固定連接有第二過濾網（11），所述第二過濾網（11）下方設有鼓風裝置（12）。

技術總結
本技術涉及一種廢氣處理管道清理裝置，包括手持板，所述手持板后側固定連接有驅動箱，所述驅動箱內部滑動連接有連接桿，所述連接桿末端固定連接有安裝板，所述安裝板后側固定連接有傳動電機，所述傳動電機輸出端固定連接有轉盤，所述轉盤后側固定連接有支撐桿，所述支撐桿末端固定連接有清理盤，所述清理盤內部固定連接有隔板，本技術通過設置電動伸縮桿可帶動清理板進行移動，便于對不同型號的管道內部雜質進行刮除，通過設置驅動箱可帶動清理板進行移動，便于對管道的不同位置進行清理，通過設置凈化箱可對清理過程中產生的煙氣粉塵進行攔截凈化，避免污染環境危害工作人員健康。

技術研發人員：李志群,李紅
受保護的技術使用者：山東專海信息科技有限公司
技術研發日：20240511
技術公布日：2025/4/28
