本技術涉及等離子清潔，具體為一種液晶屏等離子清潔裝置。

背景技術：

1、液晶屏在生產的過程中，為了保持屏幕清潔，一般會采用等離子清潔機對屏幕進行清潔，等離子清潔機的等離子發生器通過等離子噴頭對屏幕進行清理，但是上述技術方案中，每臺等離子清潔機的前端配備一個等離子噴頭，這樣的結構設計，一旦等離子噴頭損壞時，此時就需要停機檢修，影響等離子清潔機的正常清潔使用。

技術實現思路

1、因此，本實用新型的目的是提供一種液晶屏等離子清潔裝置，通過設置的移動組件和清潔組件的相互配合，達到在使用時，實現等離子噴頭的自由切換，無需及時的停機操作，確保等離子清潔機的正常運行，提高整條產線的清潔效率。

2、為解決上述技術問題，根據本實用新型的一個方面，本實用新型提供了如下技術方案：

3、一種液晶屏等離子清潔裝置，包括：

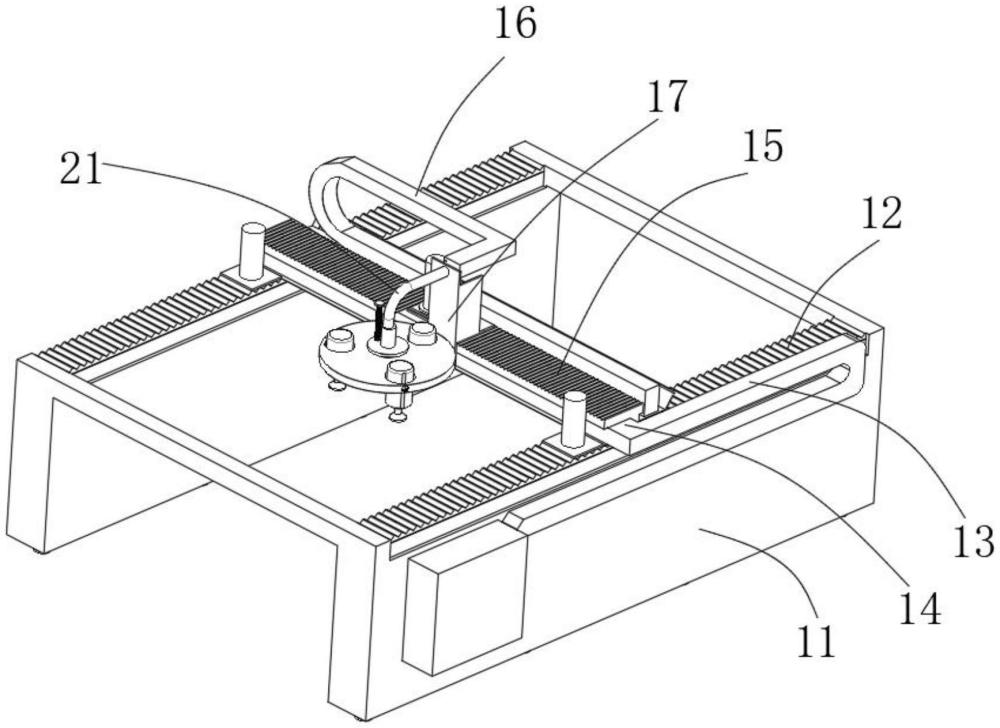

4、移動組件，所述移動組件包括設置的支撐安裝架、設置在所述支撐安裝架頂面的第一直線電機模組、與所述第一直線電機模組連接的第一拖鏈、連接在第一直線電機模組輸出移動端的第一滑塊、連接在所述第一滑塊頂面的第二直線電機模組、與所述第二直線電機模組連接的第二拖鏈和連接在所述第二直線電機模組輸出端連接的第二滑塊；

5、清潔組件，所述清潔組件包括與所述第二滑塊連接的曲型連接桿、連接在所述曲型連接桿底面的電動轉軸、與所述電動轉軸連接的圓盤、開設在所述圓盤表面的第一圓孔、與所述第一圓孔套合的等離子發生器、連接在所述等離子發生器末端的等離子噴頭、開設在所述圓盤側壁的螺紋長孔、開設在所述圓盤表面的第二圓孔和第三圓孔。

6、作為本實用新型所述的一種液晶屏等離子清潔裝置的一種優選方案，其中，所述螺紋長孔內貫穿有螺紋桿，并且螺紋桿的末端與所述等離子發生器的外殼體相互抵接。

7、作為本實用新型所述的一種液晶屏等離子清潔裝置的一種優選方案，其中，所述第二圓孔和第三圓孔內設置有同樣結構的等離子發生器。

8、作為本實用新型所述的一種液晶屏等離子清潔裝置的一種優選方案，其中，還包括連接組件，所述連接組件包括固定在所述電動轉軸底面的第一圓板、固定在所述第一圓板底面的圓軸、固定在所述圓軸底面的第二圓板。

9、作為本實用新型所述的一種液晶屏等離子清潔裝置的一種優選方案，其中，所述連接組件還包括開設在所述第一圓板表面的第一螺紋孔、開設在所述圓盤表面的第二螺紋孔、開設在所述第二圓板表面的第三螺紋孔和設置在所述第一圓板上方的螺紋長桿；

10、其中，第一螺紋孔、第二螺紋孔和第三螺紋孔設置有若干個，若干個第一螺紋孔、第二螺紋孔和第三螺紋孔環形分布。

11、作為本實用新型所述的一種液晶屏等離子清潔裝置的一種優選方案，其中，所述螺紋長桿依次與第一螺紋孔、第二螺紋孔和第三螺紋孔連接。

12、與現有技術相比，本實用新型的優點在于：

13、一、本實用新型通過設置的移動組件和清潔組件的相互配合，達到在使用時，實現等離子噴頭的自由切換，無需及時的停機操作，確保等離子清潔機的正常運行，提高整條產線的清潔效率。

14、二、基于有益效果一，通過設置的連接組件，當電動轉軸出現旋轉故障時，可實現手動旋轉切換，進一步的確保等離子清潔機的正常清潔操作。

15、在具體使用時，第一直線電機模組驅動第一滑塊滑動，第一滑塊滑動時，第一拖鏈也會隨著移動，第一滑塊帶動第二直線電機模組移動，此時第二直線電機模組驅動第二滑塊移動，第二滑塊帶動曲型連接桿移動，這樣即可帶動圓盤進行不同方向的運動，運動過程中，等離子噴頭也隨著移動，對屏幕進行清理，當對應的等離子噴頭損壞時，電動轉軸帶動圓盤轉動，圓盤帶動等離子噴頭轉動，這樣即可將其它位置的等離子噴頭切換至待清潔屏幕的位置，這樣無需停機檢修，即可繼續進行屏幕清潔。

技術特征：

1.一種液晶屏等離子清潔裝置，其特征在于，包括：

2.根據權利要求1所述的一種液晶屏等離子清潔裝置，其特征在于，所述螺紋長孔(26)內貫穿有螺紋桿，并且螺紋桿的末端與所述等離子發生器(25)的外殼體相互抵接。

3.根據權利要求2所述的一種液晶屏等離子清潔裝置，其特征在于，所述第二圓孔(27)和第三圓孔(28)內設置有同樣結構的等離子發生器(25)。

4.根據權利要求3所述的一種液晶屏等離子清潔裝置，其特征在于，還包括連接組件，所述連接組件包括固定在所述電動轉軸(22)底面的第一圓板(31)、固定在所述第一圓板(31)底面的圓軸(32)、固定在所述圓軸(32)底面的第二圓板(33)。

5.根據權利要求4所述的一種液晶屏等離子清潔裝置，其特征在于，所述連接組件還包括開設在所述第一圓板(31)表面的第一螺紋孔(34)、開設在所述圓盤(23)表面的第二螺紋孔(35)、開設在所述第二圓板(33)表面的第三螺紋孔(36)和設置在所述第一圓板(31)上方的螺紋長桿(37)；

6.根據權利要求5所述的一種液晶屏等離子清潔裝置，其特征在于：所述螺紋長桿(37)依次與第一螺紋孔(34)、第二螺紋孔(35)和第三螺紋孔(36)連接。

技術總結
本技術公開一種液晶屏等離子清潔裝置，包括移動組件，移動組件包括設置的支撐安裝架、設置在支撐安裝架頂面的第一直線電機模組、與第一直線電機模組連接的第一拖鏈、連接在第一直線電機模組輸出移動端的第一滑塊、連接在第一滑塊頂面的第二直線電機模組、與第二直線電機模組連接的第二拖鏈和連接在第二直線電機模組輸出端連接的第二滑塊；清潔組件，清潔組件包括與第二滑塊連接的曲型連接桿、連接在曲型連接桿底面的電動轉軸。本技術通過設置的移動組件和清潔組件的相互配合，達到在使用時，實現等離子噴頭的自由切換，無需及時的停機操作，確保等離子清潔機的正常運行，提高整條產線的清潔效率。

技術研發人員：唐運平,劉長全
受保護的技術使用者：惠州市飛帆泰科技有限公司
技術研發日：20240619
技術公布日：2025/4/28
